原位X射线衍射（XRD）技术在锌离子水系电池领域的应用

来源：时间：2025-07-28 15:41:28 浏览：338次

原位X射线衍射（XRD）技术在锌离子水系电池领域的应用

原位X射线衍射（XRD）技术是研究锌离子水系电池（ZIBs）工作机理的重要手段，它可以实时监测电池充放电过程中电极材料的结构和相变。通过原位XRD，研究人员能够深入了解锌离子在电极材料中的嵌入和脱出过程，电极材料的稳定性，以及锌沉积和溶解的机制。这些信息对于优化电池性能、提高循环稳定性和解决锌枝晶问题至关重要。

X射线衍射仪

原位XRD技术原理与应用

X射线衍射（XRD）是一种非破坏性的分析技术，它通过分析X射线与晶体材料相互作用产生的衍射图谱来确定材料的晶体结构、物相组成、晶粒尺寸、晶格应变等信息。原位XRD技术则是在电池工作状态下，实时进行XRD测试，从而可以动态观察电极材料在充放电过程中的结构变化。

原理：

当X射线照射到晶体材料上时，会发生衍射现象。衍射角与晶面间距满足布拉格定律（Bragg's Law）：

nλ=2dsinθnλ=2dsinθ

其中，nn为衍射级数，λλ为X射线波长，dd为晶面间距，θθ为衍射角。通过分析衍射图谱中衍射峰的位置和强度，可以获得晶体材料的结构信息。

应用：

1. 相变研究：原位XRD可以用来研究电池充放电过程中电极材料的相变过程。例如，研究人员利用原位XRD技术研究了LiFePO4正极材料在充放电过程中的结构和相变。

2. 结构演变研究：通过原位XRD可以观察电极材料在充放电过程中的晶格参数变化、晶体结构的畸变等，从而深入了解电池的工作机制。例如，研究表明，通过原位XRD分析，可以观察到非水电解液锌离子电池在循环过程中可逆的立方-单斜晶相变机制。

3. 离子嵌入/脱出机制研究：原位XRD可以用来研究离子在电极材料中的嵌入和脱出过程，确定离子的扩散路径和嵌入位置。例如，原位XRD可以揭示VSe2纳米片中锌离子的嵌入/脱出机制。

4. 材料稳定性研究：原位XRD可以用来评估电极材料在循环过程中的结构稳定性，例如，通过原位XRD研究发现，Cs+ 离子嵌入水合五氧化二钒（V2O5·nH2O）可以形成增强的层状结构，从而提高材料的结构稳定性。

5. 电解液成分分析: 采用原位XRD技术可以帮助研究电解液中添加剂的作用机制。

锌离子电池中原位XRD的应用实例

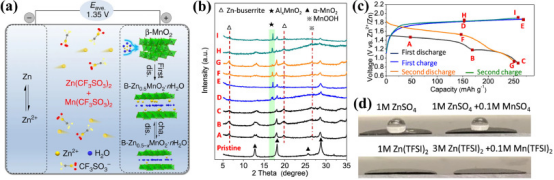

锰氧化物正极材料：锰氧化物是ZIBs中最常见的正极材料之一。原位XRD被用于研究锰氧化物在充放电过程中的结构变化和反应机理。例如，研究人员利用原位XRD发现，在ββ-MnO2正极材料的首次放电过程中，会转变为ββ-Zn0.1MnO2·nH2O。

Schematic illustration of the electrochemical process

1. 钒氧化物正极材料：钒氧化物同样是ZIBs中备受关注的正极材料。原位XRD被用于研究钒氧化物在充放电过程中的结构演变和锌离子的嵌入/脱出行为。例如，研究人员利用原位XRD研究了V2O5纳米片作为ZIBs正极材料的结构和电化学性能。研究表明，通过引入氧空位可以提高V2O5结构的离子动力学性能，从而改善水系锌离子电池的性能。

2. 锌金属负极材料：锌金属负极在水系锌离子电池中具有重要应用，但锌枝晶生长和析氢等问题会影响电池的性能和寿命。原位XRD可以用来研究锌沉积和溶解的机制，以及锌枝晶的形成过程。例如，研究表明，通过调节初始堆叠压力，可以实现锌的平面生长，从而促进更大的锌沉积面积。

3. 其他正极材料：除了锰氧化物和钒氧化物，还有一些其他的正极材料也被用于ZIBs的研究。例如，研究人员利用原位XRD研究了Cu2O/rGO复合材料作为ZIBs正极材料的储能机制和电化学性能。

原位XRD技术的优势与挑战

优势：

实时监测：能够在电池工作状态下实时监测电极材料的结构变化。

原位分析：无需拆卸电池，避免了材料在转移过程中可能发生的变化。

综合信息：可以提供关于相变、结构演变、离子嵌入/脱出等综合信息。

挑战：

实验条件限制：原位XRD实验对电池的设计和操作有一定要求。

数据分析复杂：原位XRD数据量大，分析复杂，需要专业的软件和技术。

分辨率限制： XRD技术的分辨率有限，可能无法检测到微小的结构变化。

成本较高：与传统XRD相比，原位XRD设备和实验成本较高。

原位XRD技术是研究锌离子水系电池工作机理的有力工具。通过原位XRD，研究人员可以深入了解电池充放电过程中电极材料的结构变化和反应机理，为开发高性能、长寿命的锌离子电池提供重要的实验依据。随着原位XRD技术的不断发展和完善，相信它将在未来的锌离子电池研究中发挥更大的作用。未来的研究方向可能包括：开发更高分辨率、更高灵敏度的原位XRD设备；结合其他原位技术，如原位拉曼光谱、原位电化学阻抗谱等，实现对电池工作机理的更全面、更深入的理解。
