XRD摇摆曲线的四大核心测试应用



XRD摇摆曲线,也称为摇摆扫描或ω扫描,是一种高分辨率X射线衍射技术。它通过将探测器固定在某个特定的衍射角()位置,然后让样品在入射X射线周围一个很小的角度范围内(通常围绕ω轴)进行旋转扫描,从而记录衍射强度随入射角度的变化曲线。这条曲线看似简单,却蕴藏着关于晶体质量的丰富信息,是材料科学领域不可或缺的表征利器。


核心原理:为何要摇摆

在常规的θ-2θ扫描中,我们得到的是不同晶面的信息。而摇摆曲线固定了探测的晶面。当样品完全理想、完美无缺时,只有严格满足布拉格定律的特定角度才会产生衍射峰,摇摆曲线会是一个非常尖锐的峰。然而,现实中晶体内部存在各种不完美,如位错、晶格弯曲、镶嵌结构等,会导致满足衍射条件的角度出现一个微小的分布范围。通过高精度地摇摆样品,我们就能捕捉到这个分布,曲线的半高宽和形状直接反映了晶体的完美程度。

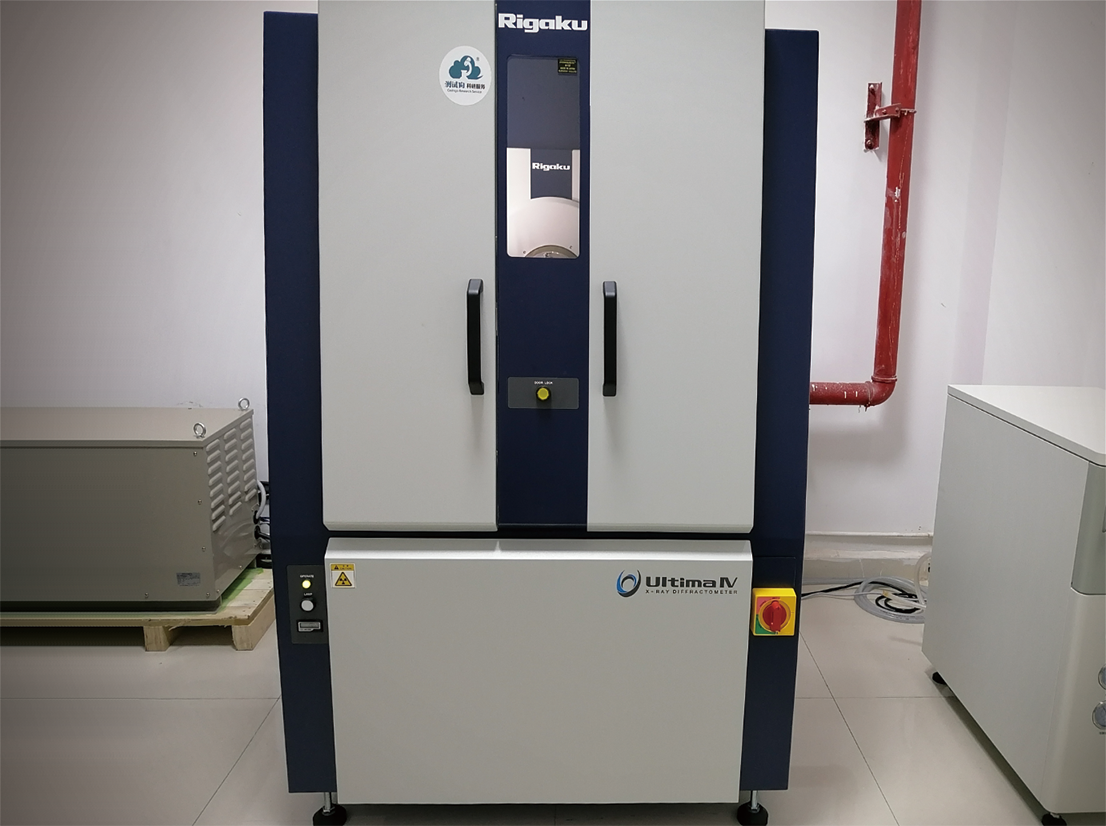

X射线衍射仪


XRD摇摆曲线的四大核心测试与应用


晶体质量与缺陷评估

核心指标:半高宽。对于高质量的单晶材料(如半导体衬底硅、蓝宝石、GaN),其摇摆曲线的半高宽非常窄(可达几弧秒)。半高宽越宽,通常表明晶体内部的位错密度越高、镶嵌块之间的取向差越大,晶体质量越差。这是评估单晶衬底质量的黄金标准


外延薄膜的取向、弛豫与质量分析

同质/异质外延:在衬底上生长薄膜后,分别对衬底和薄膜的衍射峰进行摇摆扫描。通过比较两者曲线的半高宽,可以直观判断外延层的结晶质量——薄膜峰越窄,质量越高。

应变与弛豫:对于晶格失配的异质外延体系,薄膜初期处于应变状态。当应变积累到一定程度,会通过产生位错等方式弛豫。摇摆曲线分析,特别是结合不同晶面的扫描,是研究应变状态、临界厚度和弛豫度的关键手段。


镶嵌结构、晶粒取向分布与织构分析

对于多晶薄膜或具有织构的材料(如金属涂层、压电薄膜),摇摆曲线反映了晶粒围绕某个理想取向的统计分布。曲线的宽度直接给出了晶粒的取向分散度,这对于评估磁性薄膜的性能、光伏薄膜的晶界性质等至关重要。


界面与超晶格结构的表征

在半导体超晶格或多层膜结构中,摇摆曲线会呈现出一系列尖锐的卫星峰。通过分析卫星峰的数目、间距和强度,可以极其精确地反推出多层膜的周期厚度、界面粗糙度以及各层的晶格常数,精度可达埃级。


测试要点与局限性

高分辨率要求:需要使用多晶单色器或多重反射镜等光学组件,以获得高度平行、单色化的X射线光束。

角度精度:样品台的旋转精度需达到弧秒级别。

信息维度:摇摆曲线主要提供取向和缺陷信息,但关于晶格常数的精确绝对值,通常需要与常规θ-2θ扫描配合使用。它也不能提供缺陷在样品中深度分布的直接图像(需结合截面技术)。
