浅析：电子自旋共振波谱仪的核心原理

来源：时间：2026-06-10 14:54:46 浏览：425次

浅析：电子自旋共振波谱仪的核心原理

在近代物理学与化学、生物学、材料科学的交叉领域中，电子自旋共振波谱仪（Electron Spin Resonance Spectrometer，简称ESR或EPR）是一种不可替代的微观探针。它专门用于检测含有未成对电子的物质，如自由基、过渡金属离子、晶格缺陷、三重态分子等。对于科研工作者而言，理解ESR波谱仪的核心原理，是正确设计实验、解读谱图以及关联宏观性质的基础。

一、从电子自旋说起：共振的物理基础

任何微观粒子都具有内禀角动量，即“自旋”。对于电子而言，其自旋量子数为1/2，意味着它在外部磁场中只能取两个离散的取向：与磁场同向（低能态）或反向（高能态）。这一现象被称为塞曼分裂。

在没有外磁场时，这两个能态是简并的；一旦施加静磁场，能级立即劈裂，劈裂的幅度正比于外磁场强度。此时，如果在垂直于静磁场的方向施加适当频率的电磁波，当光子能量恰好等于两个能级之间的能量差时，电子就会从低能态跃迁到高能态，同时吸收电磁波能量。这一吸收现象就是电子自旋共振。

值得注意的是，由于电子自旋的共振频率落在微波波段（通常为9.5 GHz或35 GHz附近，对应X波段和Q波段），因此ESR波谱仪本质上是一台精密调谐的微波吸收测量系统。它不测量静态信号，而是检测电子在能级之间反复跃迁过程中所引起的有序能量吸收。

二、核心原理的三大支柱

要完整理解ESR波谱仪如何工作，需要把握三个关键物理效应与工程实现的结合点。

第一，塞曼效应决定了共振条件。 共振发生的条件可以通俗地描述为：微波频率必须严格等于电子的拉莫尔进动频率。正因为这个关系是线性的——磁场越强，共振频率越高——波谱仪才能通过扫场或扫频的方式获得完整的吸收谱线。绝大多数商用仪器采用“固定微波频率、扫描静磁场”的策略，这样既能保证微波源稳定工作，又能获得高信噪比的信号。

第二，未成对电子的磁矩与局域环境产生精细与超精细相互作用。 这是ESR波谱信息含量最为丰富的来源。一个自由电子的共振本应只出现在单一磁场位置，但实际样品中，电子往往被束缚在原子或分子轨道上。轨道角动量会通过自旋-轨道耦合对共振场产生偏移，称为g因子偏移。g因子偏离自由电子g值（2.0023）的程度，直接反映了电子所在化学环境的类型——例如有机自由基的g因子接近2.00，而过渡金属离子的g因子可在1.4到3.0之间变化。

更关键的是，电子与邻近的磁性核（如氢、氮、钴等）之间存在超精细耦合。核自旋会产生局部的附加磁场，使共振峰分裂为多个等间距的谱线。谱线的数目和强度模式可以直接反推出未成对电子周围有几个、以及什么种类的磁性核。这种“指纹”特性使ESR成为鉴定自由基和顺磁中心的强有力工具。

第三，弛豫过程决定了信号的存在形式与谱线宽度。 电子自旋被激发到高能态后，不会永远停留在那里。它通过两种主要途径释放能量回到低能态：自旋-晶格弛豫（能量传递给周围晶格，用时间T1描述）和自旋-自旋弛豫（自旋之间交换能量，用时间T2描述）。如果T1过长（弛豫太慢），高能级会趋于饱和，吸收信号反而消失；如果T2过短（谱线极度增宽），信号又会弥散到噪声中。ESR波谱仪中的微波功率、温度、样品浓度等实验条件，本质上都在调控这两个弛豫时间的平衡。

三、仪器是如何实现检测的？

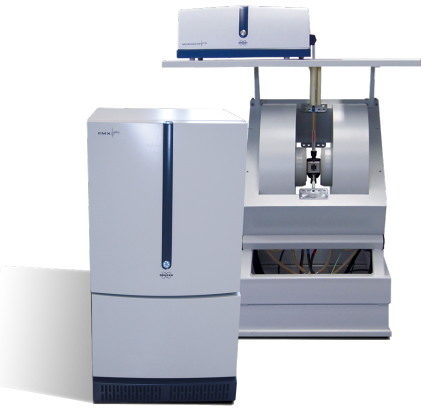

理解了物理原理，再看工程实现便清晰得多。一台典型的X波段连续波ESR波谱仪包含以下核心模块：高稳定性电磁铁（提供均匀可扫的静磁场）、微波桥（产生并检测微波信号）、共振腔（在样品位置聚焦微波电场以提高灵敏度），以及锁相检测与信号处理系统。

其中最为精妙的设计是采用磁场调制与锁相放大技术。由于电子自旋吸收的微波功率变化极其微弱（通常只有微瓦甚至纳瓦级别），直接测量直流吸收无法有效区分信号与噪声。于是工程师在静磁场上叠加一个小幅度的交流调制场，使共振条件周期性地通过吸收峰尖。这样，吸收信号被“搬运”到调制频率的倍频上，再利用锁相放大器仅提取该特定频率的响应，信噪比可提高数百倍。最终输出的不是原始的微波吸收曲线，而是它的一阶微分谱，这正是我们在论文中常见的、具有明显对称或不对称峰形的ESR谱图。

四、几个必须避免的误区

在实际推文或科研写作中，初学者常混淆几个基本概念。例如“共振峰位置只取决于g因子”——这只适用于各向同性体系；对于单晶或部分有序样品，g因子是张量，谱线会随样品取向改变，导致在不同磁场位置出现多组共振峰。又如“峰面积直接等于未成对电子数”——只有在非饱和条件下且积分范围完整时，双重积分后的面积才与自旋浓度成线性关系。再如“谱线越宽杂质越多”——宽化也可能是自旋浓度过高导致交换窄化失效或T2过短所致，未必是化学不纯。
