AFM电学数据频频被审稿人打回？来看锁相KPFM/DFM如何拿到论文级定量结果！

来源：时间：2026-09-02 11:39:57 浏览：381次

组会上展示KPFM电势图，导师指着一处明暗变化问这是材料信号还是形貌串扰。

投出去的论文被审稿人打回来，意见里写着：“The KPFM data lacks quantitative evidence to support the claimed surface potential distribution.”

做AFM成像的人，大多都有过类似的经历——看似清楚的图像，往往经不起这种追问。

AFM像一套由探针、反馈回路、调制信号、解调带宽和扫描轨迹共同组成的动态测量系统，单纯按下扫描按钮只能得到一个未经解读的原始信号。在开尔文探针力显微镜（KPFM）、介电力显微镜（DFM）等测试中，目标电学信号强度经常远低于形貌起伏、环境振动、悬臂电容串扰与电子本底噪声。一张电学图像能否支撑机理分析、满足论文发表要求，关键在于能否把真实电学响应从形貌起伏、环境干扰、悬臂电容串扰中分离出来，而不在于图像色彩是否鲜明。

测试狗科研服务在锁相增强AFM电学表征领域积累了丰富的模式配置与样品实测经验，能够针对弱信号、强串扰体系提供从探针标定到参数优化的完整解决方案，帮助科研人员跨过“数据质疑”门槛。

五种被打回的典型场景

以下五种情况在导师邮件、审稿意见、组会汇报里都常出现。把它们列在一起看，是因为背后往往有共同的技术根源。

场景一：图像有规则条纹

电势图上能看到与扫描方向平行的明暗条纹，频率刚好是50Hz或60Hz。这种图基本无法支撑任何定量结论。导师通常会问这是电源干扰还是真实信号，审稿人会直接要求补做对照或降低干扰。

场景二：电学通道和形貌通道长得几乎一样

形貌和电势图看上去只是亮度相反或比例不同，本质都在描述高度起伏。这意味着电学信号几乎完全被形貌串扰淹没，没有反映出材料本身的电学差异。这种图在组会上最容易被一句话否定。

场景三：信号弱，结构看不清

样品本身的电势差或介电响应很小，叠加噪声之后基本看不出边界或晶粒。提高对比度之后噪声也被放大，结论不敢写。这类数据常见于低介电薄膜、宽禁带半导体、2D材料的弱信号样品。

场景四：这是表面电势吗？

导师或审稿人最常见的追问之一，KPFM直接测量的是接触电势差（CPD），需要先用已知功函数的参考样品（如HOPG、Au）标定探针功函数，再换算为样品功函数；温湿度、光照、吸附层等因素也会引入系统偏移。如果不能说明标定过程和环境控制，电势图只是色标图，无法支撑定量结论。

场景五：分辨率声称无依据

图中似乎能看到10nm尺度的细节，但若不能交代扫描参数、探针半径、调制频率和解调带宽，审稿人会要求补做对照或直接质疑。声称的分辨率如果缺少参数记录，往往被当成估计值而不是测量值。

问题根源：常规成像的结构性局限

常规AFM的反馈通道通常工作在单一频率上：探针悬臂以共振或近共振频率振荡，反馈读取振幅或相位。这种直接测量方式有两个结构性局限。

一是宽带噪声与信号一起被采集。悬臂响应里包含热噪声、检测器噪声、环境振动、电子学噪声，这些噪声分布在很宽的频带上。直接读取信号时，噪声功率与等效带宽成正比。要降低噪声，只能延长像素驻留时间或减小扫描范围，结果是测试效率变低、样品漂移变明显。

二是形貌信号和电学信号无法分离。探针在样品上方移动时，悬臂响应同时受高度起伏、电势梯度、介电常数变化、接触电势差等多种因素影响。直接测量时，这些贡献叠加在一起，无法判断图上的对比是来自高度差还是材料差异。

要解决这两个问题，需要一种方法把信号集中在某个特定频率附近提取，并能把不同物理来源的信号分离开来。外置锁相放大器相敏检测技术，正是解决上述难题的优选方案。

锁相检测的核心思想

锁相放大器引入一路已知参考频率fref，将输入信号与参考信号做乘法运算后经过低通滤波；只有和参考频率相干的信号分量可以被保留，其余宽带噪声被滤除，等效噪声带宽由滤波器决定，可以压缩至极窄区间。

锁相正交输出分量：

由正交分量进一步计算得到信号幅值，相位。幅值表征该频率下信号强弱，相位反映信号相对参考源的相位偏移。

锁相检测两大核心价值：

①大幅提升微弱信号信噪比，依靠窄带滤波抑制宽带无关噪声。

②同步输出幅值、相位双通道，可依据相位特征区分真实材料响应和电容、形貌带来的串扰伪影。

以苏黎世HF2LI锁相放大器硬件平台为例：搭载双输入通道、双信号源，配备6组独立双相位解调器；基础配置含2路振荡器，加装多频选件最高扩展至6路；时间常数调节范围1μs ~ 500s，集成FFT频谱、参数扫描、成像模块。多路解调器支持单次扫描同步采集多个频率分量，是FM‑KPFM、外差、双调制、高阶谐波等先进纳米电学模式的硬件基础。

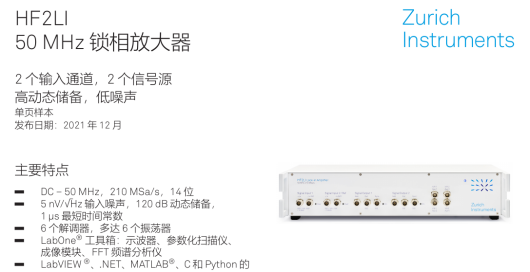

HF2LI锁相放大器概览。双输入、双信号源、6个双相位解调器，

时间常数1 μs–500 s可调，支持LabOne成像与参数扫描。

逐个击破：锁相模式如何解决五种场景

场景一抑制工频电源条纹干扰

锁相检测的前提是调制信号频率ƒmod已知且稳定。常见做法是把ƒmod选在远高于50Hz/60Hz电源干扰的位置，例如几百kHz到几MHz之间。这样即使电源干扰进入信号，也只有恰好落在ƒmod±Δf窄带内的部分会被记录。实际操作中也可以选择二次谐波（2ƒ）、三次谐波（3ƒ）等作为检测频率，进一步规避基带噪声带来的图像条纹伪影。

场景二多频分离形貌与电学

KPFM是双频成像的典型例子。第一激发频率ƒ₁用于驱动悬臂振荡，反馈读取高度起伏。第二激发频率ƒ₂用于在探针-样品间施加交流偏压VAC sin(2π f₂ t)，由锁相在ƒ₂处解调得到电学响应。 ƒ₁与ƒ₂在频域上分离，锁相滤波器只保留各自通道的信号，形貌与电势由此分开。理论上两通道独立，实际上仍有少量串扰，需要通过升降扫描（lift mode）或参数优化进一步降低。

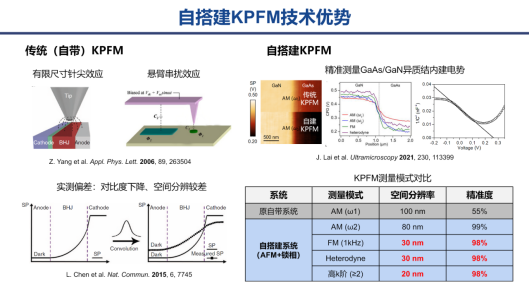

传统（自带）KPFM受有限尺寸针尖卷积和悬臂电容串扰影响，分辨率和定量准确度受限；AFM外接锁相平台支持AM、FM、外差、高阶谐波多种解调模式，同等样品条件下，空间分辨率由约100nm提升至20nm级别，电势定量准确度显著改善。

场景三提取微弱信号

当样品电势差或介电响应很弱时，信号幅值可能远小于热噪声。直接测量根本无法辨认。锁相检测通过窄带滤波把信号从宽带噪声中提取出来，再通过增加像素驻留时间进一步压低残余噪声。代价是测试速度变慢，单位像素所需积分时间延长。对弱信号样品，更稳妥的做法是先用HOPG或Au等已知功函数的参考样品标定探针，再投入正式样品。

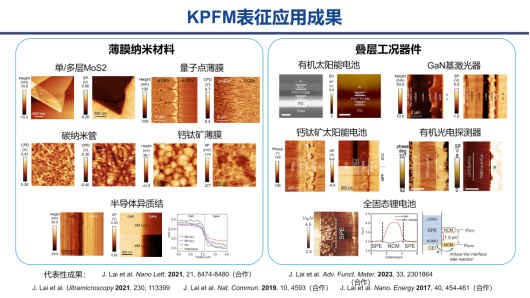

KPFM锁相电学成像的代表性应用对象。覆盖单/多层MoS₂、量子点薄膜、碳纳米管、钙钛矿薄膜、半导体异质结、钙钛矿/有机太阳能电池、GaN基激光器、全固态锂电池等体系。

场景四闭环测量CPD

KPFM中，锁相不仅用于检测，还参与CPD的闭环测量。系统在f₂处检测悬臂振幅，同时叠加一个直流偏压VDC。当VDC抵消掉探针-样品间的接触电势差时，f₂处的振幅降到最低。把 VDC记录为该像素的CPD值。这种零位法避开了幅值标定和线性误差，结果直接对应物理量。前提是针尖功函数均匀稳定。实际测量中需用HOPG或Au等已知功函数样品做探针校准，并跟踪温湿度、光照、探针磨损带来的系统偏移。

场景五模式匹配与定量记录

不同锁相模式对应不同的可提取物理量。AM-KPFM在静电驱动频率f₂处读取振幅，FM-KPFM通过读取频移反映电势梯度变化；外差（heterodyne）使用两个相邻高频信号相减、得到低频差频信号作为检测通道，避开高频机械共振的直接耦合；高阶谐波（2ƒ、3ƒ）对应非线性响应，对界面极化和介电常数差异更敏感。

每种模式都有其适用条件。例如FM-KPFM在高分辨下能避开悬臂体电容带来的长程串扰，外差模式在弱信号下有更好的SNR但分辨率提升有限，高阶谐波能反映非线性响应但要求样品有明显极化特征。把模式选择与样品物理特性、扫描参数、探针状态一起记录在数据中，才能支撑后续的可重复性验证。

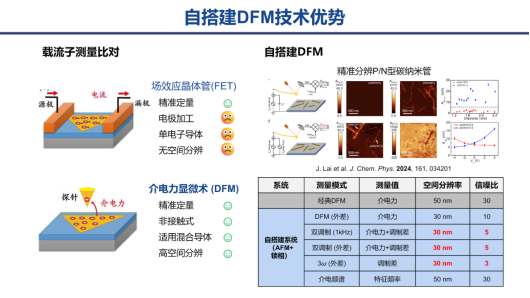

自搭建DFM可在轻敲模式下开展外差、双调制、3ω与介电频谱测量，用于精准分辨P/N型碳纳米管、测量混合导体中各相的介电常数差异。同一组对比显示，经典DFM的SNR较高（~30）但空间分辨率约50nm；外差与双调制模式把分辨率提升到约30nm，但SNR相应下降到3–10，需要更长的像素驻留时间补偿。

送样沟通建议

一次顺利的送样沟通，至少要说清三件事：样品是什么、希望看清什么、数据怎么用。

样品信息包括材料与层结构、基底、电极、预计粗糙度、尺寸厚度，以及能否承受偏压、光照、真空或长时间扫描。目标信息要写明具体要测的物理量——形貌、CPD、载流子类型、介电响应或离子输运等，而不是停留在“扫一张AFM”这种笼统要求上。数据用途则应说明是初筛、机理验证、同区域对比，还是需要达到论文级定量与统计。

例如可以直接告诉测试狗测试工程师：我的样品是钙钛矿/传输层叠层器件，希望比较暗态与光照下的界面电势变化，数据用于解释器件性能差异，需要同一区域形貌和KPFM配准，并保留线剖面与原始数据。这样的描述比帮我扫一张AFM图有效得多。工程师据此能预判探针选择、调制频率、扫描策略、反馈参数，并判断是否需要FM、外差、双调制或原位工况模式。

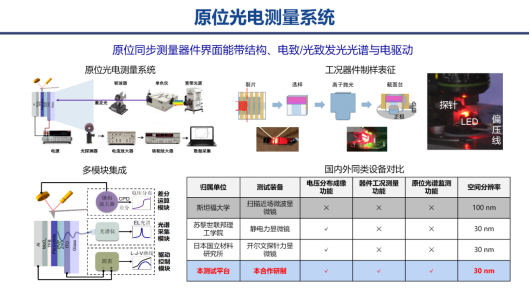

原位光电测量平台将AFM、锁相放大器、光谱仪、器件驱动整合，可同步获得电势分布、电致/光致发光光谱与工况响应。该平台具备电势分布成像、器件工况测量、原位光谱监测三项功能集成。

结语

从看得见到说得清：AFM数据被打回来，问题往往出在测量模式与样品物理特性之间存在隐含的假设没有被交代清楚。把看见差异升级到能解释、能复现、能用于决策，核心工作是把信号采集、调制频率、解调模式、标定过程和参数记录全部写成可被同行验证的报告。

锁相模式的价值在于把这一整套方法学压缩到一个具体的物理动作——以已知频率和相位为坐标，从噪声中提取与目标物理量相干的信号。当样品信号微弱、形貌与电学信号难以分离、需要相位信息判断物理机制时，锁相模式往往决定数据停留在定性图示，还是进一步达到可发表、可决策的定量证据。但它也有自身的边界：需要与时间常数、扫描速度、探针状态、参考频率等参数协同设置，单靠一种模式并不能解决所有问题。

测试狗科研服务提供锁相增强AFM纳米电学表征，支持AM‑/FM‑KPFM、外差、高阶谐波、DFM等模式，实现形貌‑电学同区域配准，完整留存全套实验参数与原始数据，输出满足期刊发表标准的测试结果。
