电池界面样品的锁相AFM技术方案：空氧敏感样品的纳米电学表征不再返工！

来源：时间：2026-09-23 10:58:04 浏览：595次

电池方向研究者的AFM送样记录里，常常写着一行备注：

样品从手套箱里拿出来到上机前已暴露约3分钟。

这一行话几乎决定了整组数据能不能用。SEI膜厚度通常在几十到几百纳米之间，CEI更薄；锂金属负极的SEI在空气中数秒即发生变质，石墨负极SEI可耐受数分钟，但超过10 min后 Li₂CO₃/LiOH信号已不可忽略，测到的可能已经不是研究对象的真实表面。

这不是设备精度的问题，而是样品本身窗口太短。常规的制样—送样—排队—上机流程一旦被打断，要么重做，要么只能在数据里加一长串caveat。锁相AFM的作用并不是让数据更好看，而是把可测样品的范围向更真实、更早期的界面状态推进。

测试狗科研服务按挑战拆解—制样转移—成像方案—电学通道—原位/离位取舍五步，整理一条可执行的电池界面锁相AFM方案。

1

电池样品的三个特殊挑战

挑战一：空氧敏感。

锂金属负极、锂硫正极、富锂正极、含氟电解液衍生的SEI等，暴露在含氧含水气氛下几秒到几分钟就会发生化学变化。XPS、Tof-SIMS往往用Ar团簇或转移盒规避，而AFM测试无法整体放在手套箱里完成，必须在惰性环境制样与短暂空气暴露的窗口里找到平衡。

挑战二：表面污染与残余电解液。

极片冲切后，电解液盐（LiPF₆、LiTFSI）会在表面析出形成颗粒；粘结剂（PVDF）会有约1-5 nm的溶胀层；导电碳（Super P）颗粒会嵌入活性材料表面。这层污染不是简单超声就能除掉的——超声本身又会改变形貌。常规AFM的形貌通道看到的，往往是这层污染，而不是真实的SEI/CEI。

挑战三：荷电效应。

脱锂态正极、嵌锂态石墨、极化中的电解质都带显著表面电势。普通AM-KPFM直接读出的表面电势图，常常被样品本身带电与探针带电、悬臂-样品长程电容、空气暴露形成的表面偶极层混在一起。这就是为什么许多电池方向的KPFM论文里，SP图与形貌图高度相似——电学通道在描述荷电形貌，而不是真实的功函数分布。

2

制样与转移：把窗口期纳入流程

惰性环境操作是第一道关。制样应在水氧含量<0.1 ppm的手套箱内完成：极片冲切（通常Φ6–Φ10 mm）、压片、清洗（多数情况下仅用对应溶剂的稀释液冲洗或浸润，避免超声）都尽量在箱内完成。需要粘附到AFM样品台时，使用导电碳胶或导电银胶（注意银胶固化时的短时溶剂释放）。

快速转移方案是第二道关。

从手套箱到AFM腔体之间的转移盒是必备件。商用真空转移盒可在<10⁻⁶ Pa下保持样品状态数小时；带手套箱接口的气锁式样品台更佳，转移时间可压缩到5–10分钟。测试狗联合实验室的标准做法是：极片从手套箱取出后直接装入带气锁的AFM样品托，转移全程暴露时间<15s。

手套箱衔接AFM腔体是第三道关。

如果平台支持手套箱直连（如部分Cypher型号），应优先使用。无法直连的情况下，需要在样品装入AFM后立即抽真空（<10⁻⁵ Pa），并预留30–60 min的脱气时间以稳定悬臂响应。期间不要施加AC偏压——残余溶剂蒸发会引起探针-样品长程电容剧烈变化。

3

SEI/CEI的形貌+相位衬度方案

形貌通道是基本功，但不能只看形貌。SEI膜的厚度差、颗粒分布、孔洞结构都是形貌信息，但同样的形貌可能对应完全不同的化学组成（LiF、Li₂CO₃、Li₂O、ROCO₂Li等）。要区分这些组分，需要在形貌之外引入第二条独立通道。

相位衬度是第一条独立通道。轻敲模式（tapping mode）下，探针振荡相位对样品表面粘附力、弹性、耗散能的变化非常敏感。SEI中LiF组分相对刚性，相位偏正；有机组分（ROCO₂Li、聚合物）相位偏负。配合锁相放大器，在机械共振频率 f₁提取振荡相位信号，相位衬度可以半定量区分SEI内部刚性无机相与柔性有机相组分。这一步的关键参数是自由振幅A₀与设定点振幅A_sp的比值（setpoint ratio），推荐0.85–0.95之间；过低会撞穿SEI，过高相位信号弱。

DMT模量与形貌联用是第二条独立通道。在轻敲模式下用peak force或力曲线模式采集DMT模量图，可以同时给出形貌与表面力学性质分布。对厚度10–50 nm的SEI，DMT模量差异在GPa量级，对应不同SEI组分（SEI 中 LiF组分的DMT模量约70–80 GPa，Li₂CO₃约60 GPa，而有机组分（如 ROCO₂Li、低聚物）在0.1–1 GPa量级，三者差异显著）。搭配锁相做谐波力响应解调的进阶方案，可显著降低形貌‑力学通道之间的串扰。

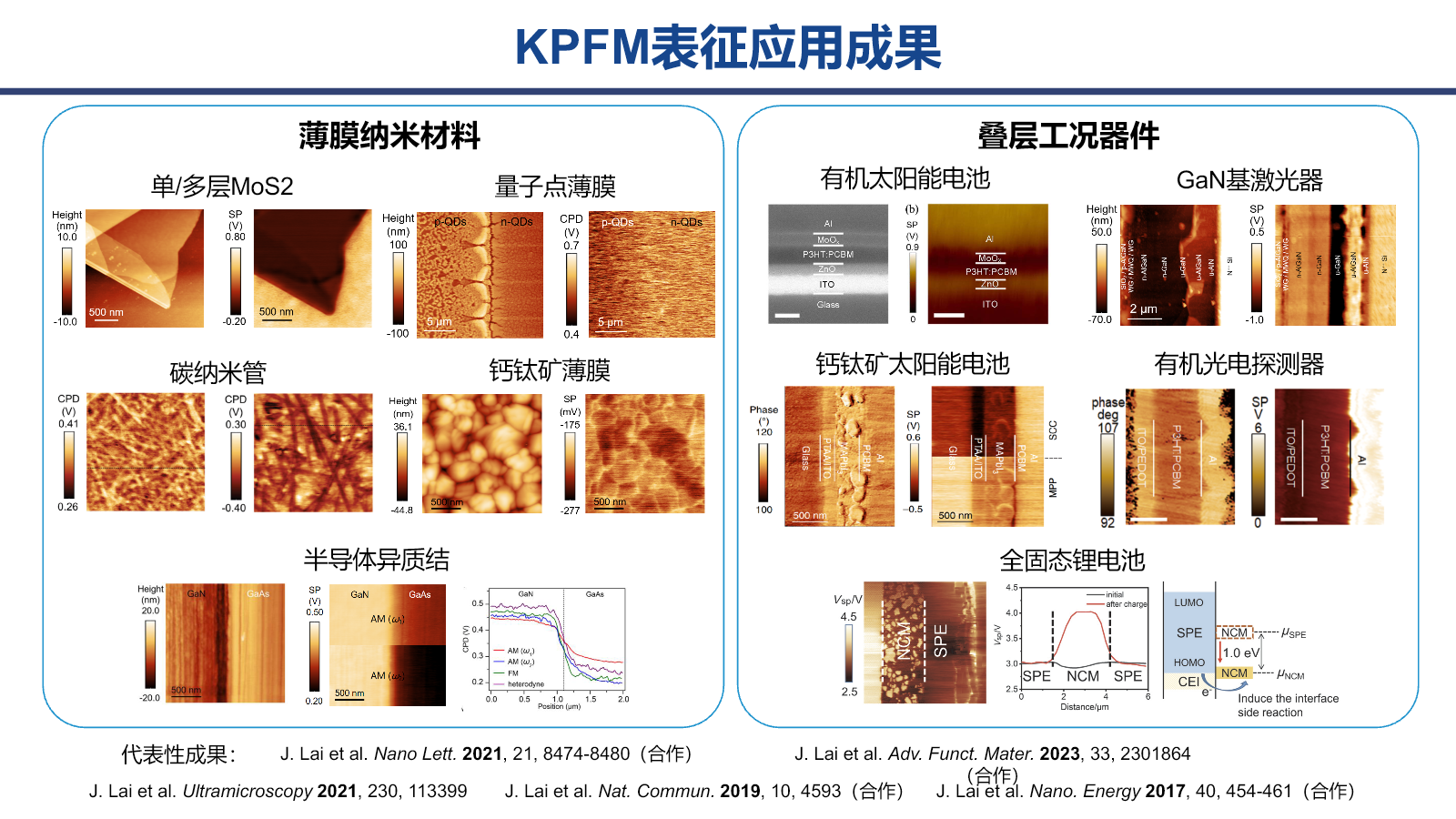

测试狗锁相AFM平台实物（双输入HF2LI锁相+Asylum系列AFM），锁相 KPFM 在多类材料体系的成像案例，涵盖二维材料、钙钛矿、锂电池器件等。

4

电学通道：界面电势分布的KPFM方案

KPFM在电池方向的核心价值是同时读出形貌与表面电势，把SEI/CEI的电学性质与几何结构在纳米尺度配准。然而，常规AM-KPFM在电池样品上的失效率非常高，主要原因有三：

①样品表面存在大量绝缘/低导电区（CPEs、SEI中的有机相），形貌与电学响应耦合严重；

②荷电效应使探针-样品长程电容随扫描位置变化；

③短空气暴露形成的表面偶极层引入系统偏移。

锁相双频解调是解决这些问题的关键。KPFM的两个工作频率是f₁（机械共振，约300 kHz，用于形貌）和f₂（电学激励，通常比f₁低一个数量级，约20–80 kHz，用于电势测量）。锁相放大器在f₁和f₂分别解调，形貌通道与电学通道在频域完全分离，串扰可降低到1%以下。

在电池样品上推荐FM-KPFM或外差KPFM，而不是AM-KPFM。FM-KPFM通过读取频移反映电势梯度变化，对长程电容串扰的敏感度低于AM-KPFM；外差KPFM将探针上的高频调制信号与锁相放大器内部的本地振荡器信号进行混频，提取两者之差（差频）作为检测通道，从而避开 f₁附近的机械共振噪声，可以避开f₁附近的机械共振直接耦合。HF2LI提供6个独立双相位解调器，1 μs–500 s时间常数可调，并支持双频与多频模式，是这一类实验的硬件基础。

数据上需要关注三组对照：

①同一区域形貌 vs CPD——若两者高度重合，说明探针-样品长程电容仍主导，应进一步降低f₂或增大lift height；

②CPD直方图——若分布出现双峰或多峰，可初步判断存在多组分SEI；

③线剖面沿晶界或裂纹处的电势突变——若突变的方向和幅度与文献报道一致，图像可信度较高。

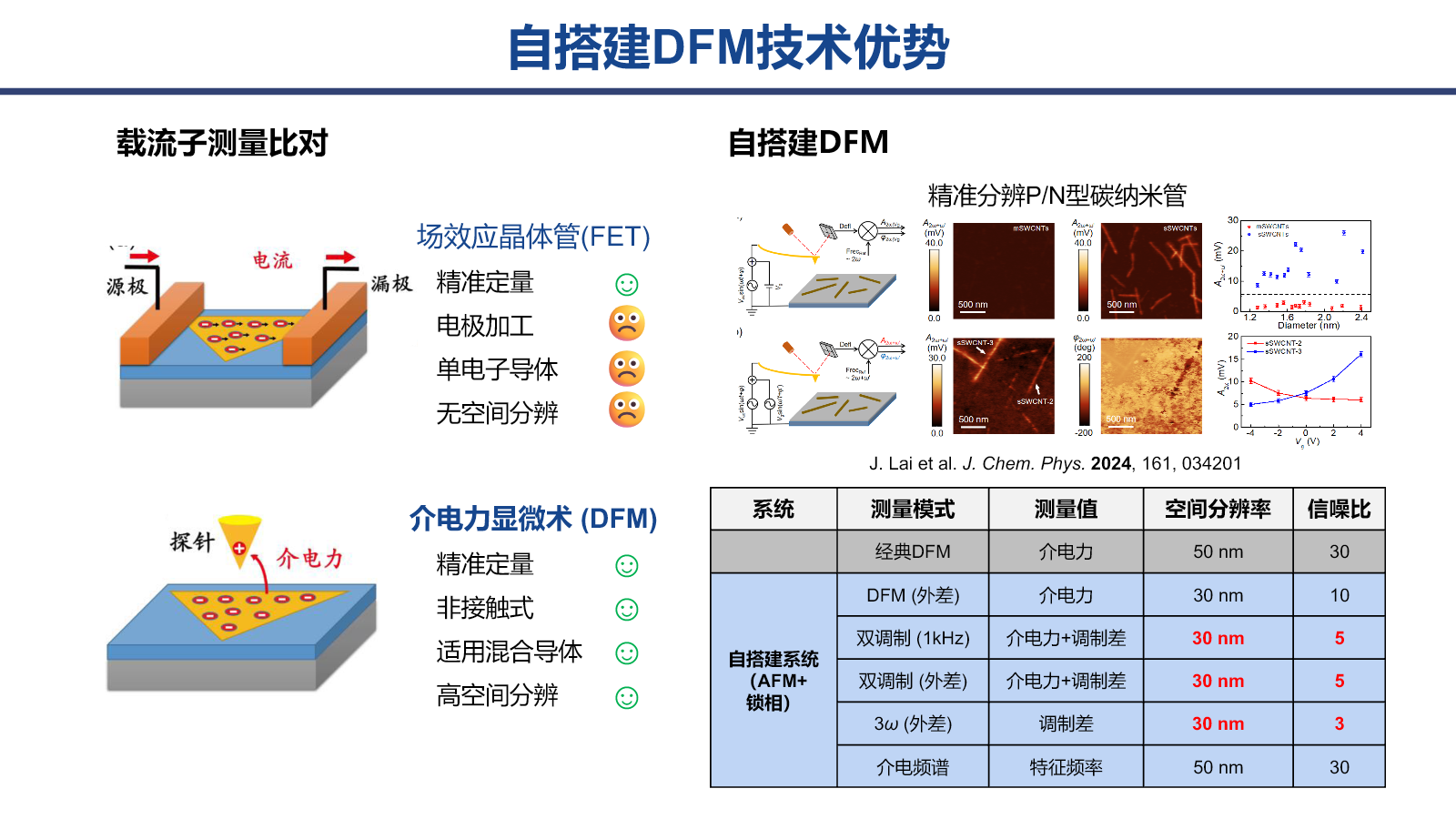

常规AM-KPFM与锁相AM-KPFM在异质结横截面上的对比，锁相模式层间边界锐利度显著提升。

5

原位与离位：按平台条件做技术取舍

原位KPFM是电池研究的理想方案。可以在样品充放电过程中实时追踪SEI生长、锂枝晶形成、电解液分解等动态过程。但原位方案的硬件门槛高：

①需要电池级别的样品台（三电极/两电极，原位腔体）；

②电学噪声环境恶劣（充放电电流、电化学工作站引入的纹波）；

③成像时间与电化学时间常数的匹配困难。

非原位KPFM更易实现，是多数研究组的起点。流程是：电池在不同SOC下停止充放电→手套箱内拆解→快速转移到AFM→在数小时内完成KPFM成像。优点是硬件要求低、可重复性高、可同时对多个SOC点做对比；缺点是无法捕捉瞬态过程，且每次拆解都可能破坏SEI。

技术取舍的核心是时间分辨率 vs 状态稳定性。原位方案牺牲了样品稳定性来换取时间分辨率；离位方案反过来。如果研究问题是SEI在长期循环中的演化，离位更合适；如果研究问题是单次充放电过程中的SEI成核，原位不可替代。

对硬件平台的具体建议：

①如果只有常规AM-KPFM，优先做离位实验，并在报告里写清转移时间与暴露条件；

②如果能升级到FM-KPFM或外差KPFM，可以尝试原位成像；

③如果需要电化学充放电与KPFM同步，推荐使用电化学AFM样品台（带参比电极、对电极的三电极配置）。

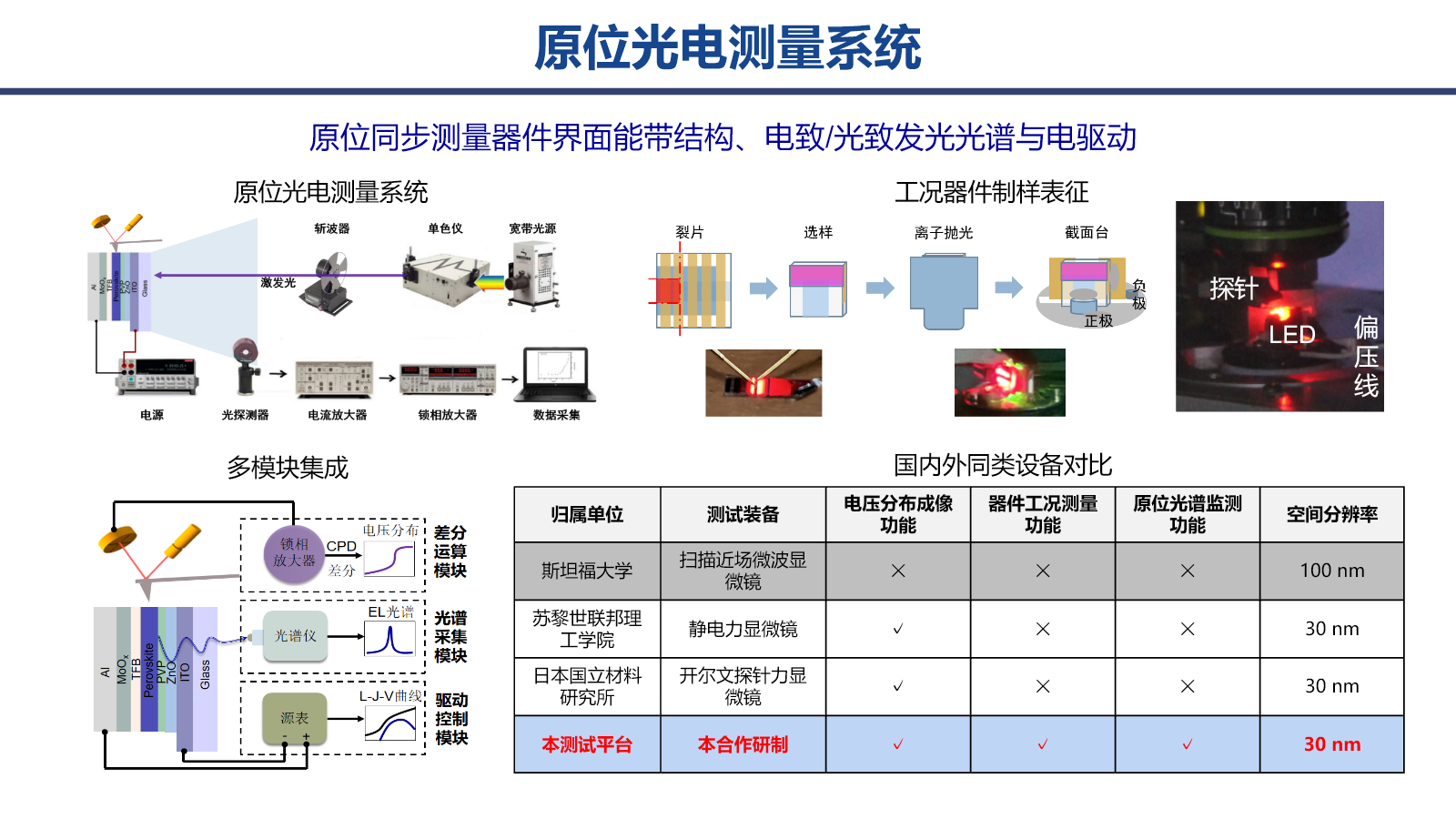

原位光电测量平台将AFM、锁相放大器、光谱仪、器件驱动整合，可同步获得电势分布、光谱与工况响应。

6

送样前容易踩的五个误区

误区一：我只测了形貌，应该问题不大。

形貌是电池样品的最低要求，但仅看形貌无法回答SEI的化学组成与电学性质。KPFM形貌通道与电学通道必须同时采集，且扫描区域完全重合，否则后续的形貌-电势配准无法完成。

误区二：在手套箱里把样品包好就行。

包好后还要抽真空+保温+干燥剂+稳定时间。包好的样品在转移盒里仍可能因残留溶剂、密封不严引入水分而劣化。转移时间应记录在数据中，超过10分钟的暴露需要重做。

误区三：用导电银胶粘就行了。

银胶固化时释放的溶剂对锂金属、含氟SEI都有腐蚀；推荐用导电碳胶或机械夹具。需要银胶时，优先选用导电碳胶作为替代；若必须使用银胶，则应在手套箱内固化 12h以上；也可转移至真空烘箱中60 ℃加热2h，加热完成后样品需要重新放回手套箱冷却再进行AFM测试。

误区四：AC偏压开大一些信号更强。

AC偏压过大会引起电化学副反应（电解液分解、探针-样品长程电容非线性），反而引入虚假信号。推荐AC偏压0.5–2V RMS，具体值与样品厚度、电导率相关。

误区五：我看到了一致的形貌和电势图，结论应该没问题。

一致只说明长程电容串扰小，但不能证明电势图反映真实功函数。必须用HOPG或Au做探针功函数校准，并把温湿度、光照、暴露时间作为参数列入。

7

电池样品的参数起点建议

下表给出不同电池体系下，测试狗技术团队基于多组数据给出的参数起点。

注意：同类样品的最佳参数有约20–30%的个体差异，与膜厚、掺杂、循环次数密切相关，建议在正式实验前先做一次参数扫描。

•石墨负极/SEI：f₁≈300 kHz，f₂≈30 kHz，AC偏压1.0V RMS，lift height 30 nm，时间常数τ=1 ms（对应ENBW≈250 Hz），扫描速率0.5 Hz，256×256像素。

•锂金属/SEI：f₁≈280 kHz，f₂≈25 kHz，AC偏压0.5V RMS（避免锂金属表面反应），lift height 50 nm（避免探针撞穿SEI），τ=5 ms，扫描速率0.3 Hz，256×256像素。

•钴酸锂/三元正极：f₁≈320 kHz，f₂≈35 kHz，AC偏压1.5 V RMS，lift height 20 nm（正极表面相对平整），τ=1 ms，扫描速率0.8 Hz，256×256像素。

•固态电解质界面（如LiPON）：f₁≈300 kHz，f₂≈30 kHz，AC偏压2.0 V RMS（LiPON为绝缘体，AC偏压可适当提高），lift height 30 nm，τ=10 ms（绝缘样品噪声较高，需更长积分时间），扫描速率0.3 Hz。

结语

电池样品的AFM测试，难点不在扫描本身，而在制样、转移、参数匹配这一整条链路。锁相AFM的作用不是改变电势信号本身，而是把可测样品的范围向更真实、更早期的界面状态推进。用对了平台，SEI的几十纳米的厚度差、毫伏量级的电势梯度都可以被定量地读出来。

如果你的样品是电池界面、SEI/CEI、固态电解质界面、锂枝晶/死锂等体系，可以联系测试狗技术顾问定制方案。

扫码添加技术顾问

技术顾问会根据你的电池体系、SOC状态、暴露条件、目标物理量，给出从制样、参数到数据判读的完整路线。

·
