铜催化CO₂还原：选择性忽高忽低，原因到底在哪？-测试狗·科研服务

最高享18%加赠+10W算力预存

登录注册

Document

当前位置：文库百科 › 文章详情

铜催化CO₂还原：选择性忽高忽低，原因到底在哪？

来源：时间：2026-10-21 14:03:53 浏览：740次

CO₂电还原研究已持续多年，能够以较高选择性将CO₂生成乙烯、乙醇这类多碳产物的催化体系仍以Cu基材料为主。顶刊上铜基催化剂的文章越来越多，审稿人的问题越来越集中：选择性为什么这么高？换个电位，产物分布为什么就变了？

实验可以获得法拉第效率曲线，能拍反应前后的电镜照片，但回答不了为什么。选择性、过电位、稳定性都能测，唯独原因测不出来。当前研究重点正从“获得高选择性”进一步转向“解释选择性从哪里来”，这一步实验做不了，得靠计算。

测试狗做过大量电催化计算项目，反应热力学、工况模拟都在跑，挑最头疼的四个问题，说清楚计算能干什么。

痛点1

决速步之争——

C-C偶联、CO吸附、质子转移，谁在限速？

Cu催化剂上CO₂到C₂₊涉及多步吸附、质子-电子转移和C-C偶联过程，每一步都可能限速。传统观点认定C-C偶联是决速步，可不少论文测到相反证据，在某些电位窗口，CO吸附强度或者质子转移才是瓶颈。实验没法单独关掉其中一步，也就没法判断。

计算怎么做：

• 把CO₂、*COOH、*CO、*CHO、*OCCO到乙烯、乙醇的全部关键中间体串成完整反应网络，算每一步的自由能

• 用自由能图找出决速步和选择性决定步骤，标出C₁、C₂的分岔点

• 算不同电位下反应能垒的偏移，得到选择性随电位变化的曲线

• 对关键步骤算活化能垒（CI-NEB方法），分清热力学限制和动力学限制

能回答的问题：

催化剂到底卡在哪一步？换掺杂、换晶面、换合金，该往哪个方向调？同样的材料别人做选择性高、我做就低，差在哪？这些问题计算直接给答案。

痛点2

工况失真——真空里的DFT，算的是另一个催化剂？

大多数CO₂RR计算仍采用理想晶面、有限溶剂描述或计算氢电极（CHE）近似。真实工况下，铜表面在负电位下会重构，台阶、凹陷、原子迁移，活性位和理想表面完全是两回事。拿理想表面算的吸附能去解释工况数据，第一步就可能错。

计算怎么做：

• 恒电位方法，把外加电位直接写进计算，不再事后修正

• 显式溶剂模型，把水层对中间体稳定性的影响算进去

• 电位驱动下的分子动力学模拟，看真实活性位长什么样

• 对比理想表面和重构表面的吸附能差异，量化工况修正量

能回答的问题：

真实工况下活性位长什么样？理想表面算的吸附能要修正多少？审稿人问计算有没有考虑电位，拿什么回答？计算给证据。

痛点3

产物分布之谜——法拉第效率为什么随电位改变？

同一催化剂，电位从-0.6 V扫到-1.1 V，C₂₊选择性先升后降，中间还有一段C₁反扑。这个过程实验只能记录，解释不了。

计算怎么做：

• 微动力学模型：把全网络基元步骤组装成速率方程，输入计算能垒，直接输出不同电位下的产物分布

• 画电位-pH相图，标出每种产物占优的区域

• 和实验法拉第效率曲线做拟合，反向校正关键步骤的参数

• 给出最佳操作窗口，告诉实验组电位定在哪、pH值是多少

能回答的问题：

产物分布为什么在-0.9 V突然变了？最佳操作窗口在哪？要乙烯最大化，电位该定在哪？计算给出操作建议。

痛点4

稳定性短板——失活是中毒、重构还是流失？

活性好、选择性高，跑20个小时就失活，论文被审稿人打回来。失活机制有几种：中间体/杂质毒化、表面重构、金属溶解或迁移、团聚，经常同时发生，实验分不开。

计算怎么做：

• 毒化分析：算关键中间体的吸附自由能，判断会不会形成毒化覆盖层

• 重构路径：算表面原子迁移能垒，判断工况下表面会不会持续演化

• 溶解电位：算合金里第二金属的氧化溶解电位

• 给出稳定性优化方向：合金化、晶面调控还是保护策略

能回答的问题：

催化剂为什么失活？中毒、重构、流失哪个是主因？换合金元素能稳住吗？计算先定位失活通道，实验再验证。

从痛点到答案

测试狗在电催化方向的四个不同

电催化计算平台很多，同样是算一个吸附能，做法不同，发表结果不同。

①工况建模，不交真空答案

默认恒电位加显式溶剂，审稿人问电位在哪，参数表里有答案。

②从吸附能到产物分布

不只交一个数字，交一条能和实验对比的微动力学曲线。

③参数透明

泛函、截断能、k点、溶剂模型全部说明，收敛性测试数据随附。审稿人问参数收敛了吗，客户手里有证据。

④图表可发表

按目标期刊格式出图（Nature Catalysis、JACS、Angew、ACS Catalysis），色系、字体、标注对齐，不用自己重画。

电催化体系计算能力全景

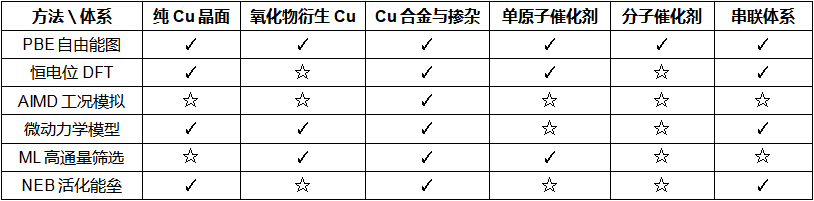

以下是测试狗已经跑通、有成熟工作流的方法-体系矩阵。✓表示该组合有标准流程，☆表示需定制方案。

案例1

合金催化剂的选择性为什么高？

某课题组做Cu-Zn合金，乙烯法拉第效率做到48%，纯Cu只有25%，但说不清Zn的贡献来自哪里，审稿人也在问。

计算把两个可能分开：电子效应（Zn合金化改变d带中心）和几何效应（晶格应变）。在应变补偿模型上单独算这两项，再做完整C₂路径自由能图和恒电位下的偶联能垒。结果很清楚：电子效应贡献约七成。Zn把d带中心下移，稳住了CO吸附又不过强，C-C偶联能垒从0.85 eV降到0.62 eV，几何效应只占三成。

依据这个结论，建议Zn含量压在8%-15%，再高会反过来抑制CO吸附。课题组按建议重做组分扫描，第二轮把乙烯效率做到52%。自由能图和偶联能垒进了论文正文，审稿人问的Zn作用机制一次答完。

案例2

单原子催化剂跑8小时衰减四成

某团队做Fe-N-C单原子催化剂，初始电流密度很高，跑8个小时衰减四成。怀疑是团聚，但电镜没拍到明显颗粒，团队内部讨论了好几轮。

计算给出三组数据：Fe在N掺杂石墨烯载体上的迁移能垒、Fe的溶解电位-pH相图、500 K下的分子动力学轨迹。结论指向电位驱动的迁移聚集：N₃C位点锚定太弱，Fe的迁移能垒只有0.9 eV，工况下很容易走动，溶解路径反而是次要的。

按这个结论，团队调整退火条件提高N₄配位比例，并给测试设了电位上限，衰减问题解决。稳定性机理和迁移路径图成了论文回应审稿人质疑的关键证据。

如果你有电催化计算方面的需求

欢迎联系我们

测试狗提供一站式多尺度模拟解决方案

上一篇：锂电池“鼓包”真相：产气分析为什么是绕不开的一步

下一篇：球差制样的“筛样”环节，为何要先用普通TEM看一眼？

2020-05-03

手把手教你用ChemDraw 画化学结构式：基础篇

2021-06-19

晶体结构可视化软件 VESTA使用教程（下篇）

2021-01-22

【科研干货】电化学表征：循环伏安法详解（上）

2019-10-25

【科研干货】电化学表征：循环伏安法详解（下）

2019-10-25

XRD的基本原理与应用

2020-11-03

举报有奖

TEL: 191-3608-6524

如：在网络上恶意使用“测试狗”等相关关键词误导用户点击、恶意盗用测试狗商标、冒称官方工作人员等情形，请您向我们举报，经查实后，我们将给予您奖励。

举报内容：

200

上传附件：

文件格式不正确，请重新上传文件格式不正确，请重新上传文件格式不正确，请重新上传

文件格式：jpg、jpeg、png、gif、tif、doc、docx、ppt、pptx、xls、xlsx、pdf、zip、rar

联系方式

姓名

电话

提交意见

意见反馈

Suggestions

您可以在此留下您宝贵的意见，您的意见或问题反馈将会成为我们不断改进的动力。

意见类型

测试服务

网站功能

财务报账

其他类型

意见内容

200

联系方式

姓名

电话

提交意见

+

你好，很高兴为您服务！

发送

项目推荐

举报有奖

意见反馈
