EBSD图上的「黑区」，到底在报告什么

来源：时间：2026-10-21 15:05:10 浏览：513次

一张EBSD图扫下来，总会出现若干黑色区域。多数人的第一反应是这块没测好，于是重扫，或者干脆把黑区裁掉再出图。但黑区并非空白，也不等于废数据——它是标定失败留下的痕迹，每一块黑区都对应样品表面某个真实状态。

测试狗接EBSD测试时，被问得最多的不是设备，而是同一句：图上这块黑的怎么回事，能不能消掉。这篇文章把黑区的来路拆开讲，看完你会知道，哪些该消，哪些恰恰该留着细看。

黑区从哪来

图案质量撑不起标定

EBSD解析晶体取向的核心是菊池图案，电子束打到样品表面，背散射电子携带晶体学信息出射，在探测器上形成亮暗相间的条带，软件从这些条带中解算出每一点的取向。标定并非每次都能成功：当图案质量不足、条带模糊时，软件无法识别对应的晶面，该点即被标记为未标定（黑区）。

除了样品本身，还有两个纯技术因素会制造黑区。

一是扫描畸变——EBSD图通常在高台倾转、慢扫描条件下采集，倾斜和漂移会使图上的特征发生拉伸和错位。

二是标定校准——投影中心会随束扫描位置变化而漂移，校准不到位时取向测量精度下降，进而导致标定失败。这把这两类从黑区成因里摘出来，改成独立的技术误差小节，并在文中点明——畸变和PC 标定影响的是位置与取向的准确性，不制造黑区。

样品在说什么

几类黑区

（1）表面污染。EBSD对最表层的状态高度敏感，制样残留的污染物会直接降低图案质量。此外，扫描过程中电子束本身还会在表面沉积碳，这层碳污染若不处理，会随扫描进行而加重。

（2）表面粗糙与损伤层。机械抛光会留下变形损伤层；采用纳秒激光制样时，热影响区可深达约20 μm，覆盖原始组织，导致图案无法产生。相比之下，飞秒激光因热影响区显著减小，可在较少后处理的情况下获得可用于EBSD的表面。

（3）应变。塑性应变大的区域，晶格扭曲严重。对镍基高温合金的统计研究表明，晶粒平均塑性应变与晶格取向差总体呈正相关，但数据分散度很大；且取向差的量级与所采用的取向差计算方式密切相关。取向差增大、取向复杂化会使标定更容易失败，这在严重变形组织中尤为明显。需要指出的是，晶格取向差反映的是塑性应变的梯度而非塑性应变本身，因此不能简单地把取向差大等同于应变量大。

（4）荷电。样品导电性不足时——尤其是薄膜直接生长在玻璃等绝缘基板上——表面电荷积累会破坏菊池图案。针对卤化物钙钛矿这类束敏感材料，可采用低真空测量条件以提高表面导电性，或使用灵敏度远高于传统荧光屏加CCD相机的直接电子探测器，从而在更低束流下完成测量。

CdTe薄膜不同表面处理后的测试结果；上下为EBSD取向图（红色 Σ3 孪晶界，白色随机晶界），中间为EBIC载流子收集图。表面处理显著改变晶界分布与电学行为。

（5）纳米晶与无定形区。晶粒细至亚微米尺度时，单点图案所包含的信息不足，传统Hough标定在这些区域大量失标，小晶粒被整片漏掉；无定形区同样会在图上留黑。对喷丸AA7075铝合金的研究表明，采用低加速电压结合词典标定（dictionary indexing），可以恢复传统Hough标定无法解析的近表面纳米晶取向，并使小晶粒的尺寸分布得到更准确的统计。

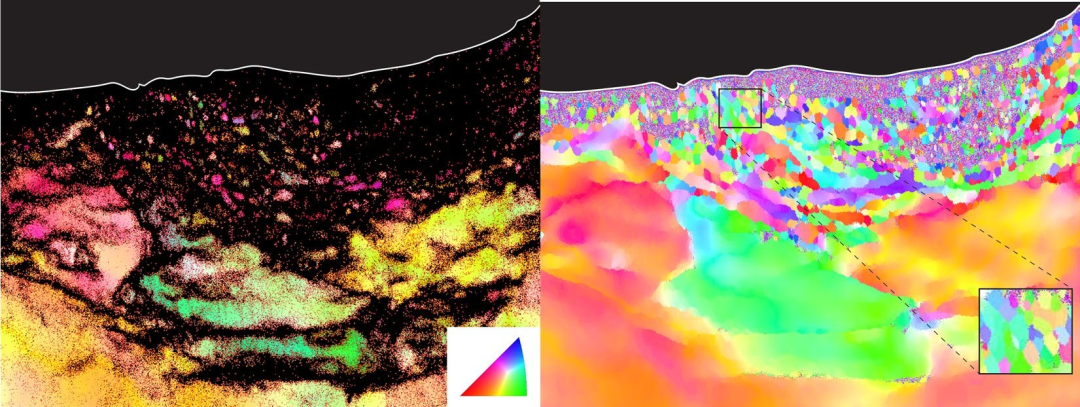

喷丸铝合金近弹坑变形区，左：传统Hough标定（大量黑区失标）；右：词典标定，成功解析纳米晶粒，白线为样品表面轮廓。

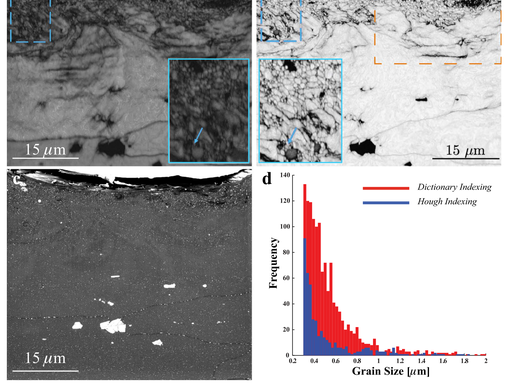

纳米晶组织IQ图、OSM图、BSE图与晶粒尺寸统计。Hough标定（蓝色）在0.4 μm附近出现统计截断；词典标定（红色）可完整统计0.2-0.6 μm纳米晶粒分布。

（6）多相。一张图里混有马氏体、回火马氏体、下贝氏体、上贝氏体等相时，相与相之间图案接近、标定相互干扰，相归属难以确定。对淬火及淬火回火钢的研究指出，即使结合高分辨SEM与EBSD的取向差信息，仍有相当一部分区域无法给出确定性归属；这类不确定性本身应作为分析结果的一部分予以保留和标注。

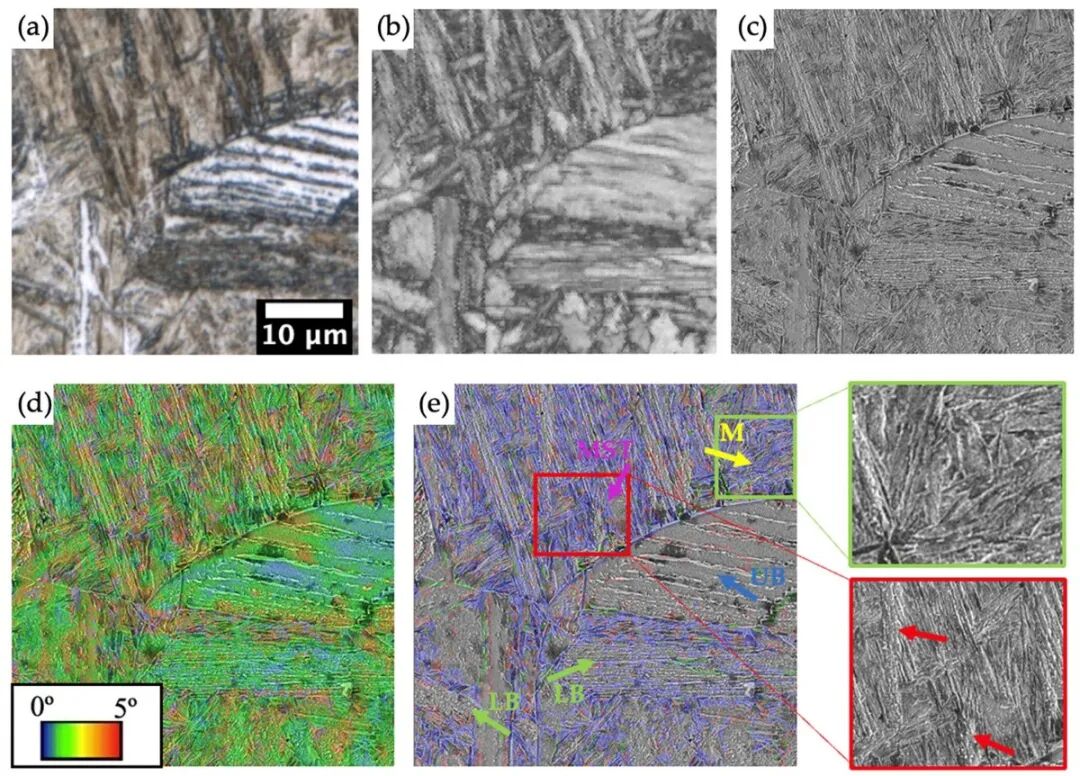

淬火及淬火回火钢多相组织的关联表征数据集：(a) 光镜；(b) IQ图像质量图；(c) SEM形貌；(d) KAM取向差图；(e) SEM叠加晶界，标注马氏体M、回火马氏体MST、上贝氏体UB、下贝氏体LB。

把黑区读回来

黑区不是要删掉的东西，而是要读的东西。它告诉你：这里被污染了，去清理；这里应变集中了，去对照变形带；这里晶粒细了，换词典标定；这里荷电了，降束流、改用低真空条件或高灵敏探测器；这里相混了，做相鉴别。

测试狗做EBSD测试，是把制样、标定、后处理这条线走通的：采用飞秒激光等低损伤制样获得合格表面；束敏感材料采用低剂量、高灵敏探测器；纳米晶、大变形样品启用词典标定；多相组织联合SEM形貌分析；测试结束前完成畸变与投影中心校正。

*扫码添加技术顾问，了解更多测试详情

参考文献

[1] Brodusch N, Demers H, Gauvin R. Imaging with a Commercial Electron Backscatter Diffraction (EBSD) Camera in a Scanning Electron Microscope: A Review. Journal of Imaging, 2018, 4(7): 88. DOI: 10.3390/jimaging4070088

[2] Tong V, Britton TB. TrueEBSD: Correcting spatial distortions in electron backscatter diffraction maps. Ultramicroscopy, 2020, 221: 113130. DOI: 10.1016/j.ultramic.2020.113130

[3] Winkelmann A, Nolze G, Cios G, Tokarski T, Bała P. Refined Calibration Model for Improving the Orientation Precision of Electron Backscatter Diffraction Maps. Materials, 2020, 13(12): 2816. DOI: 10.3390/ma13122816

[4] Tordoff B, Hartfield C, Holwell AJ, et al. The LaserFIB: New application opportunities combining a high-performance FIB-SEM with femtosecond laser processing in an integrated second chamber. Applied Microscopy, 2020, 50: 24. DOI: 10.1186/s42649-020-00044-5

[5] Harte A, Atkinson M, Preuß M, Quinta da Fonseca J. A statistical study of the relationship between plastic strain and lattice misorientation on the surface of a deformed Ni-based superalloy. Acta Materialia, 2020, 195: 555-570. DOI: 10.1016/j.actamat.2020.05.029

[6] Sun H, Adhyaksa GWP, Garnett EC. The Application of Electron Backscatter Diffraction on Halide Perovskite Materials. Advanced Energy Materials, 2020, 10(26). DOI: 10.1002/aenm.202000364

[7] Singh S, Guo Y, Winiarski B, Burnett TL, Withers PJ, De Graef M. High resolution low kV EBSD of heavily deformed and nanocrystalline Aluminium by dictionary-based indexing. Scientific Reports, 2018, 8(1): 10991. DOI: 10.1038/s41598-018-29315-8

[8] Bachmann B-I, Müller M, Britz D, Staudt T, Mücklich F. Reproducible Quantification of the Microstructure of Complex Quenched and Quenched and Tempered Steels Using Modern Methods of Machine Learning. Metals, 2023, 13(8): 1395. DOI: 10.3390/met13081395
