锂电池失效分析，AFM能告诉你什么？——从SEI形貌到力学性能的原位表征全景

来源：时间：2026-07-08 09:58:52 浏览：666次

锂离子电池用久了为什么会衰减？拆开电池，负极表面那层说不清道不明的膜——SEI（固体电解质界面膜）往往就是答案。SEI长得好，电池循环上千次容量不掉；SEI长坏了，内阻飙升、析锂、甚至热失控。但问题在于，SEI只有几十纳米厚，埋在电解液里，拿出来就变质。传统的SEM、XPS要么破坏样品，要么只能在真空里看，离真实工况太远。

原子力显微镜（AFM）不一样。它能泡在电解液里工作，一边跑电化学循环一边扫描，真正实现"原位+实时"观察。更关键的是，它不只能看形貌，还能测力学性能、追踪表面电位、分析组分分布。

下面基于近年来的几项核心研究，拆解AFM在锂电池失效分析中到底能回答哪些问题。

Science Technology

看得见：SEI从"出生"到"成长"的原位追踪

▌SEI不是突然出现的——它有成核、生长、稳定三个阶段

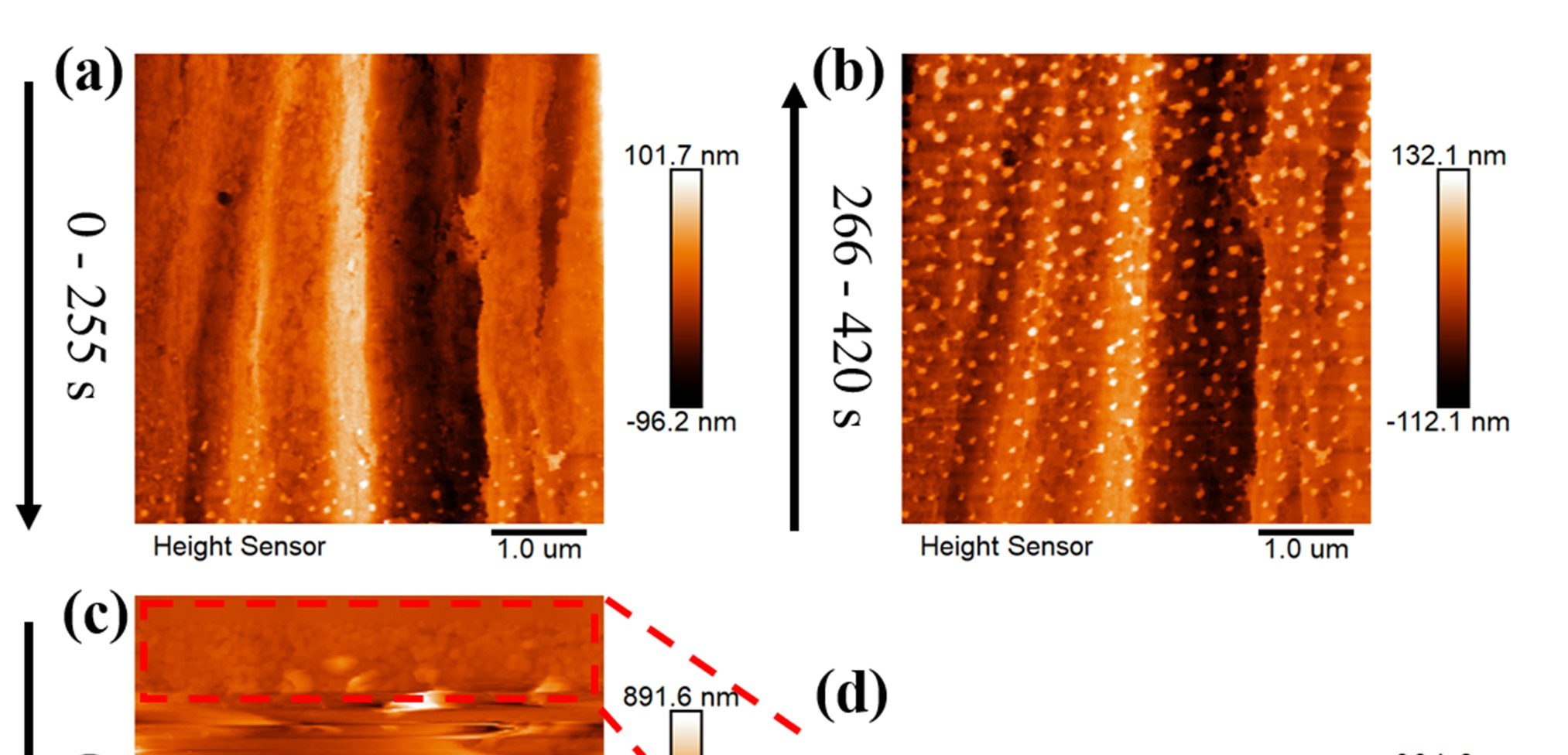

Shi等人用in situ AFM直接拍到了SEI在HOPG（高定向热解石墨，石墨负极的标准模型表面）上的成核过程【1】。在离子液体电解液中，SEI不是均匀铺开的——它先在台阶边缘以"岛状"成核，然后这些岛慢慢长大、连接，最终覆盖整个表面。整个过程的AFM图像一帧不缺。

这一步为什么重要？因为成核不均匀是后续一切问题的起点。如果SEI在某些位置长得快、某些位置长得慢，锂离子在充放电时就会"挑好走的路"——局部电流密度不均，这是析锂和枝晶的温床。

▌添加剂怎么改SEI的"长相"？

Zhang等人在2020年的operando EC-AFM研究中，系统对比了三种电解液体系下石墨负极SEI的形成过程【2】：

纯EC/EMC：SEI在石墨台阶边缘长得又高又宽，像"山脉"一样堆积，厚度不均，模量低到1GPa以下

EC/EMC+VC（碳酸亚乙烯酯）：SEI更窄更致密，模量恢复到15-20GPa

EC/EMC+VC+FEC（氟代碳酸乙烯酯）：SEI最薄、最均匀、模量最高且分布最一致

AFM的优势在这里体现得淋漓尽致——同一块石墨上的同一级台阶，三种电解液的SEI长得完全不一样，而且你能同时看到形貌（高度、宽度）和力学性能（模量）。这种多维度对比，任何单一表征手段都做不到。

三种电解液体系下HOPG表面SEI形成的原位AFM图像。左列形貌，中列模量分布，右列放电后。来源：Zhang et al., ACS Appl. Mater. Interfaces, 2020

▌锂沉积：三种生长模式，AFM一目了然

如果说SEI是"被动形成"的膜，锂金属沉积就是"主动生长"的过程——而且更危险。Shi等人用EC-AFM实时追踪了锂金属在不同电解液中的沉积形貌演化，提出了三种生长模式【3】：

模式I 优先生长：一颗锂颗粒长得特别快，同时压制周围颗粒的生长。这是枝晶的前兆。

模式II 合并生长：几颗相邻的锂颗粒互相挤压、合并成一颗大的。

模式III 独立生长：颗粒各长各的，彼此不干扰。

更关键的是，AFM还揭示了为什么锂倾向于"往上长"而不是"往旁边长"。通过表面电位成像，研究者发现锂颗粒顶部的SEI和侧面的SEI电位不同——顶部的SEI更有利于Li⁺通过，侧面则形成了电子绝缘层阻止横向生长。这种SEI的不对称性直接驱动了枝晶的垂直生长，也是锂金属电池安全隐患的根源之一。

锂沉积的三种生长模式——优先生长（蓝框）、合并生长（绿框）、独立生长（黄框）。沉积容量标注于每帧左下角。来源：Shi et al., Materials, 2023

摸得准：SEI的"软硬"决定电池寿命

SEI好不好，不能只看"长什么样"，还得看"硬不硬"。太软的SEI在充放电的体积膨胀/收缩中容易开裂，裂了就得补，补了就更厚——这是SEI持续生长、消耗活性锂的经典失效模式。

杨氏模量：AFM纳米压痕告诉你SEI有多"结实"

AFM探针本身就是一根纳米级的"弹簧"——当你把探针压在SEI表面然后往下推，探针的偏转量就对应SEI的刚度。这就是AFM纳米压痕。通过Sneddon模型，可以从力-距离曲线中提取出SEI的杨氏模量，精度达到GPa级别【4】。

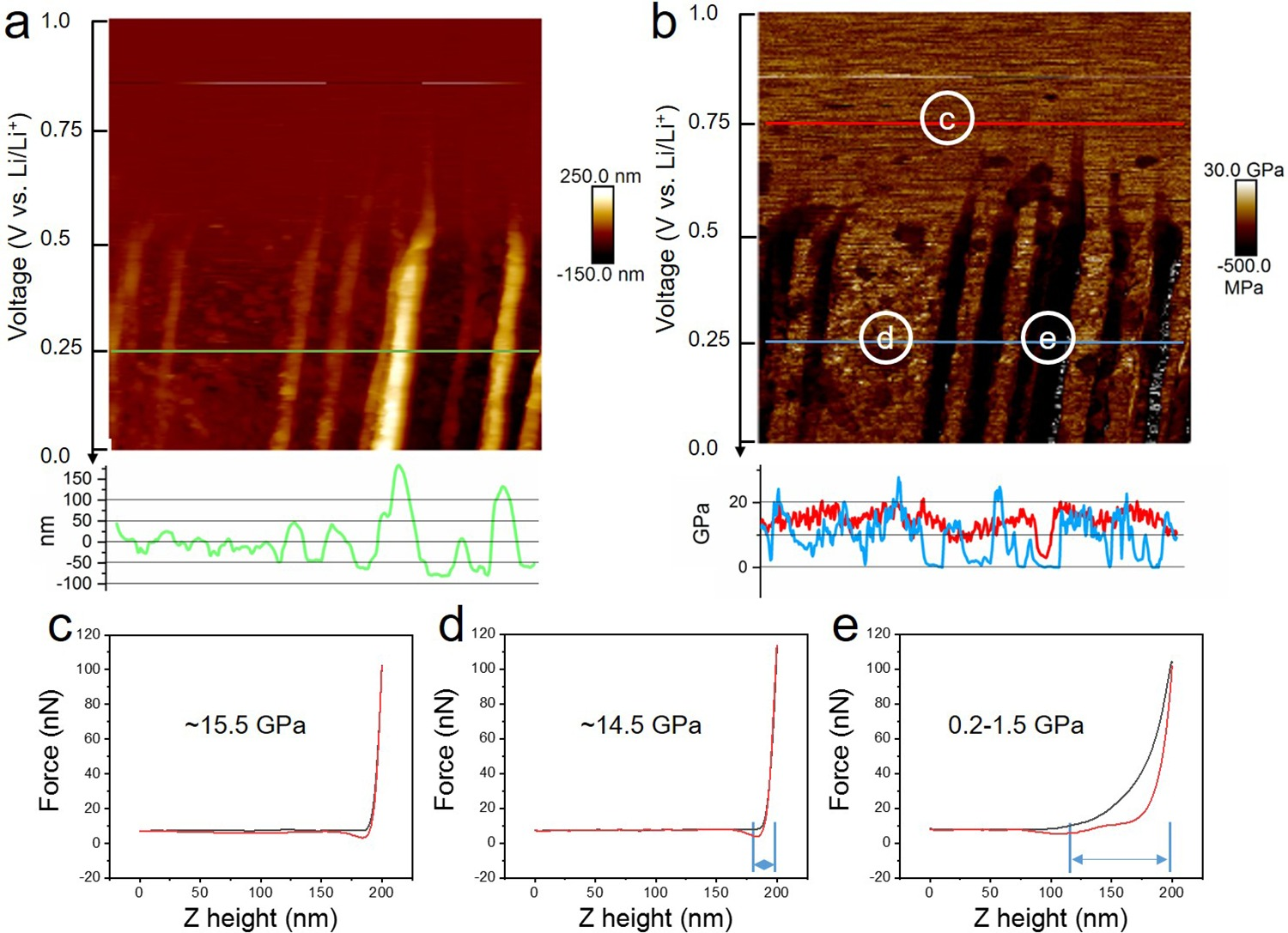

Zhang等人的operando EC-AFM实验给出了硬数据【2】：在纯EC/EMC电解液中，石墨台阶边缘的SEI模量在首次充放电后跌到1GPa以下——软得像凝胶。加入VC/FEC后，同样是台阶边缘，模量保持在10GPa以上。这解释了为什么加了VC/FEC的电池循环寿命长得多：SEI够硬，撑得住反复的体积变化。

不同负极材料，SEI力学性能差多少？

Liu等人在硅纳米线（SiNW）负极上的in situ AFM研究显示，SEI的力学性能不是一成不变的——它随电压变化呈现两阶段特征【5】：

第一阶段（>0.6V）：SEI较薄，以无机物为主（LiF等），刚性较高

第二阶段（<0.6V）：有机碳酸盐大量生成，SEI变厚但变软

这种双层结构对硅负极尤其关键，因为硅的体积变化远大于石墨（约300%vs约10%），软的有机外层可以缓冲膨胀，硬的无机内层提供保护。

Zhang等人对MnO负极的AFM研究进一步量化了这种非均匀性【4】。在0.1V以下，34%的位置出现双层SEI结构——内层模量0.19GPa，外层仅0.075GPa，只有内层的40%。"软的在外面"虽然在力学上有缓冲作用，但也意味着SEI更容易被电解液渗透、持续生长。

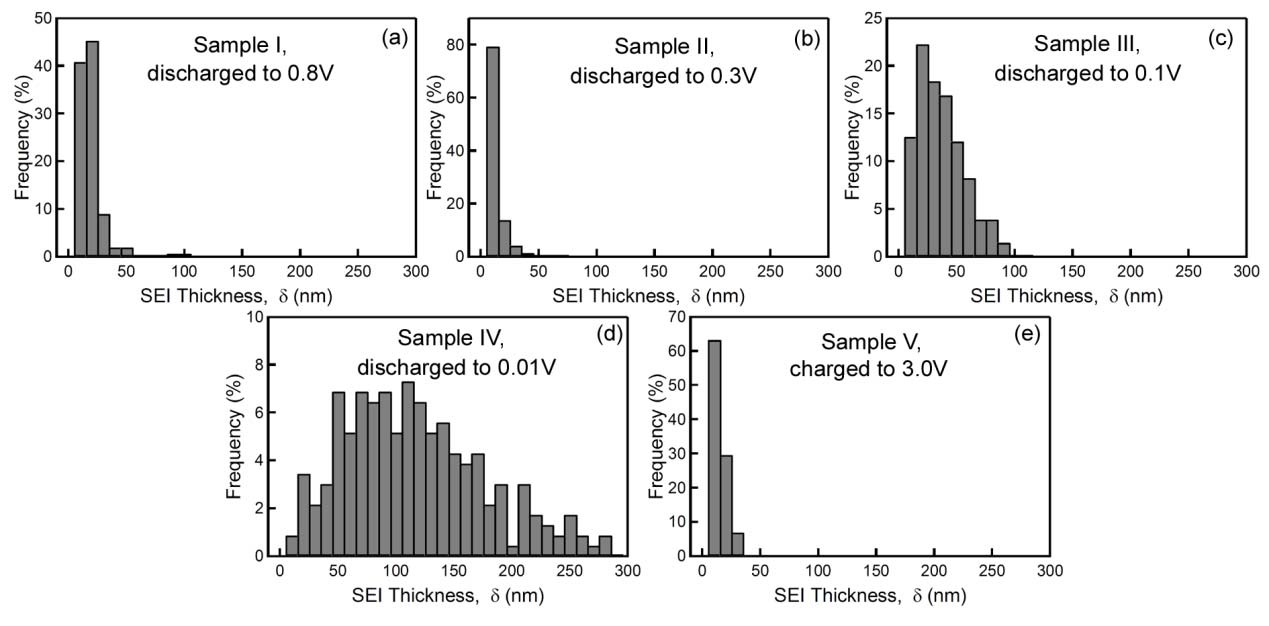

MnO负极在不同电压下SEI的杨氏模量统计。注意0.01V时双层SEI占比达34%。来源：Zhang et al., Nano Letters (SI)

查得到：从正极到负极的失效追踪

电池失效不一定从负极开始。在NMC（镍钴锰酸锂）正极材料体系中，过渡金属离子（Ni²⁺、Mn²⁺、Co²⁺）会从正极溶解，穿过隔膜，沉积在负极——然后破坏SEI。但具体怎么破坏？不同金属离子谁最毒？以前这些问题靠间接证据推测，AFM+EQCM+EIS的组合给出了直接答案。

Mn²⁺：最凶的"SEI杀手"

Zhang等人2024年发表在ACS Nano上的研究，系统测试了三种过渡金属离子对石墨负极SEI的影响【6】。操作方法是：在标准LP50电解液中分别加入800 ppm Ni²⁺、100 ppm Mn²⁺、100 ppm Co²⁺（模拟NMC811正极实际溶出浓度），然后用operando EC-AFM观察SEI形成过程。结果一目了然：

纯LP50电解液：SEI在首次放电中形成后相对稳定，厚度均匀

加Mn²⁺（100 ppm）：SEI明显增厚、表面粗糙多孔、模量大幅下降。EQCM数据显示Mn²⁺体系的SEI质量累积速度远超对照组——SEI在"疯长"

加Ni²⁺（800 ppm）：SEI形貌变化不如Mn²⁺剧烈，但EIS显示界面电荷转移电阻显著增加——SEI虽然没变太厚，但导电性变差

加Co²⁺（100 ppm）：影响居中，偏向降低SEI稳定性

最值得警惕的发现是：当三种金属离子混合在一起时（Ni:Mn:Co = 8:1:1），SEI的恶化程度比任何一种单独存在时都严重——这是协同效应【6】。而实际电池中正极溶出的恰恰是混合离子，真实工况比单离子实验更恶劣。

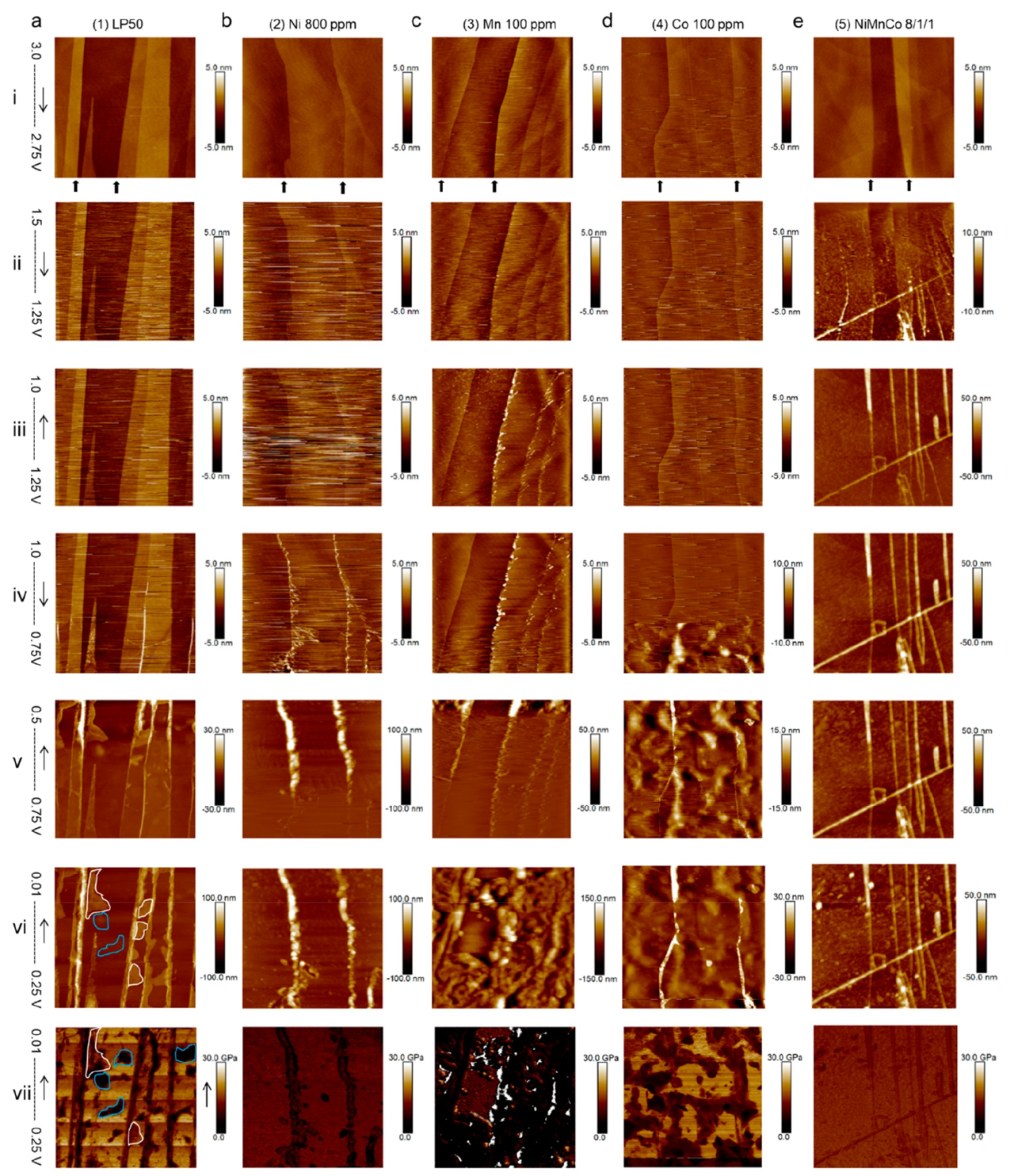

五种电解液体系下石墨负极SEI的operando EC-AFM形貌对比。Mn²⁺掺杂的SEI（第3列）明显更厚、更粗糙。来源：Zhang et al., ACS Nano, 2024

失效链条：TM离子如何"催化"SEI失控

AFM+EQCM+EIS的联动数据揭示了完整的失效链条【6】：

1. 过渡金属离子在较高电位（>1.0 V vs Li/Li⁺）就被还原沉积在负极表面，生成NiF₂、MnCO₃等金属化合物；

2. 这些金属化合物充当"催化中心"，诱导电解液在正常SEI形成之前就开始异常分解；

3. 异常分解产生大量低聚物和有机组分，导致SEI变厚、变软、变多孔；

4. 多孔的SEI无法阻止电解液继续渗透→持续分解→SEI越来越厚→消耗活性锂→容量衰减加速。

这条因果链的每一步都有AFM形貌数据、EQCM质量数据和EIS阻抗数据相互印证。正因为AFM能在电解液中直接观察，才有了"看到TM化合物催化SEI异常生长"这个关键证据。

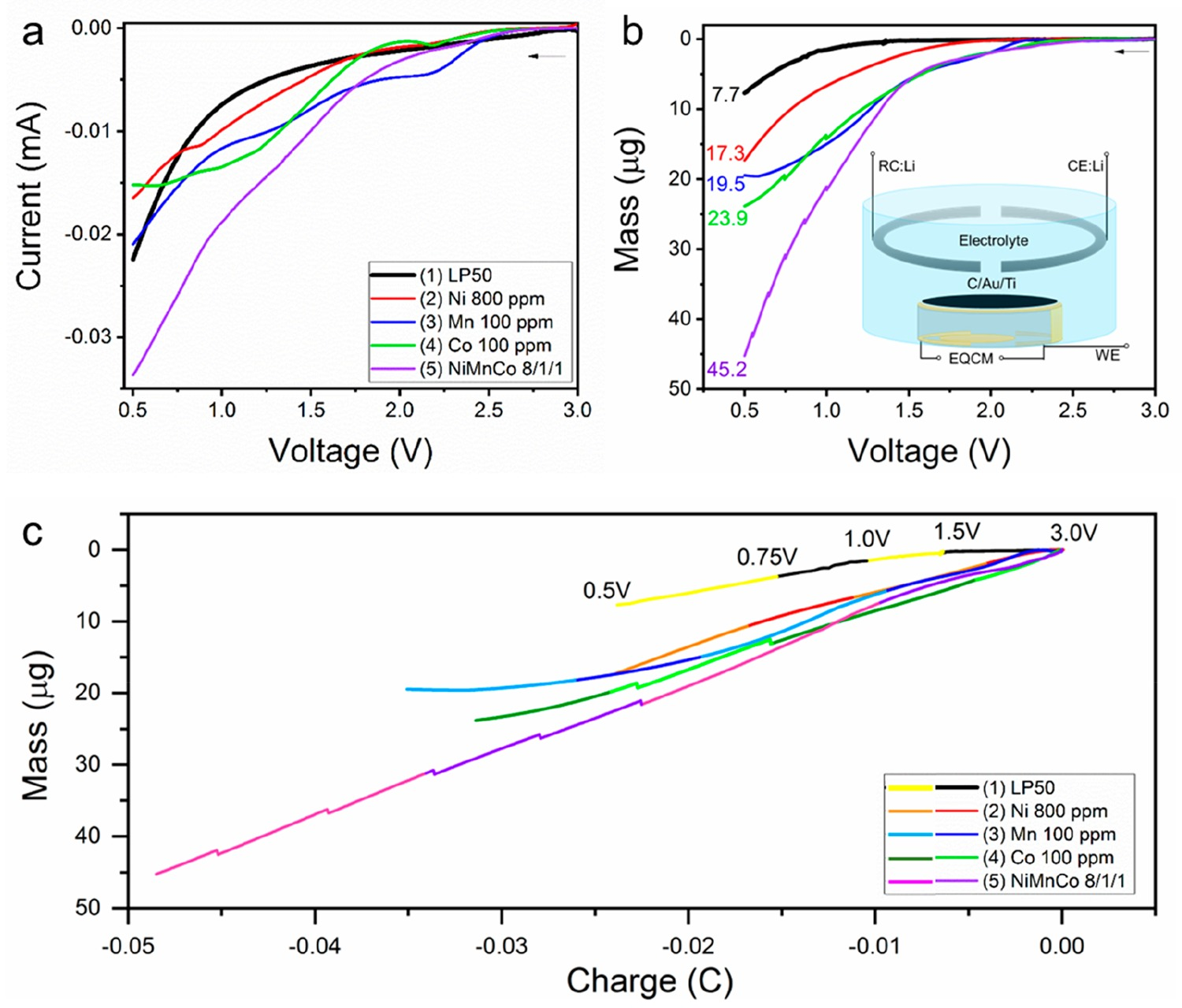

EQCM测量的SEI质量累积曲线。过渡金属离子掺杂体系的SEI质量累积速度和总量均远超对照（LP50）。来源：Zhang et al., ACS Nano, 2024

小结

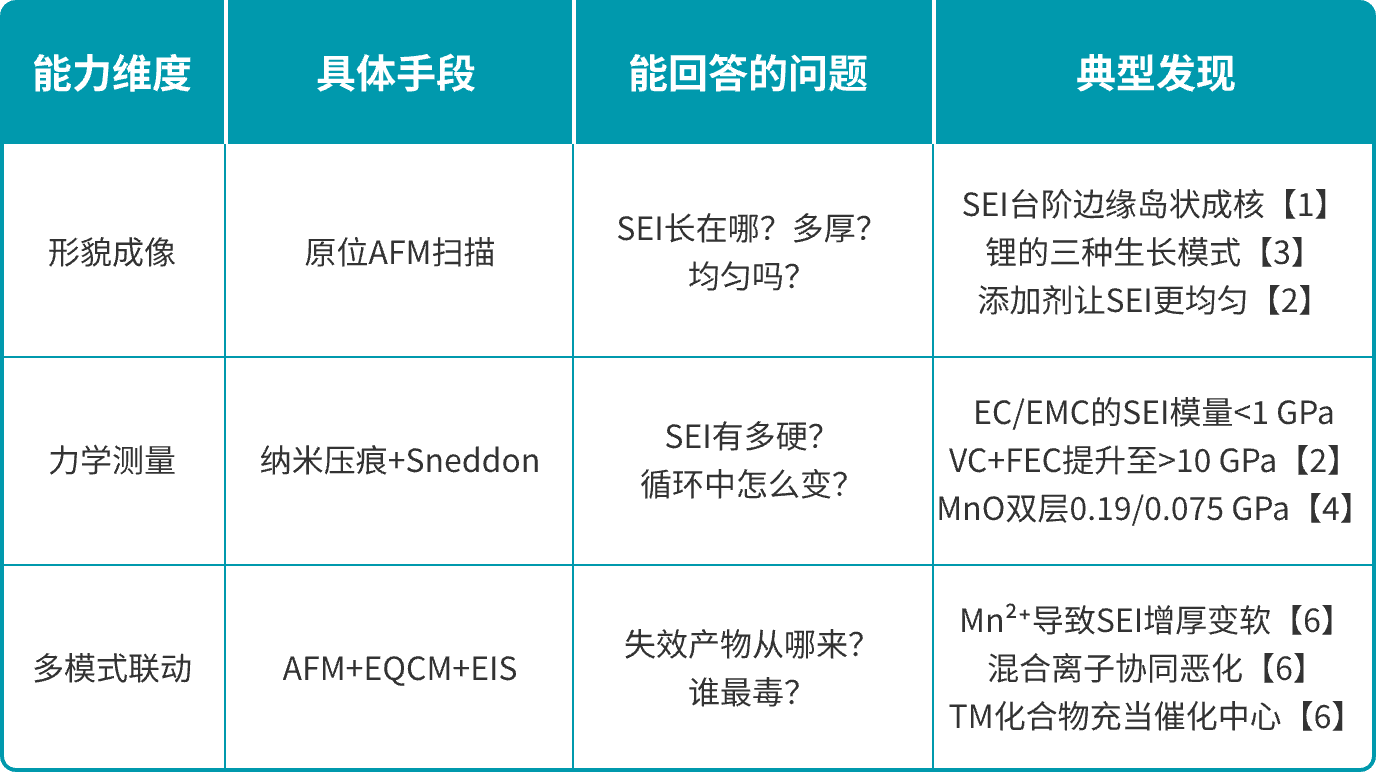

AFM在锂电池失效分析中的"三板斧"

测试狗科研服务能帮你做什么

以上研究说明一个基本事实：锂电池失效分析，靠单一手段"拍一张SEM照片"远远不够。SEI的形貌、力学性能、化学组成、电化学阻抗需要联动才能拼出完整图景。

测试狗的材料检测平台具备AFM与电化学联用的表征能力，可以针对锂电池失效提供

◎原位AFM形貌观察：在电解液环境中实时追踪SEI/锂沉积的形貌演化，识别枝晶早期信号。

◎SEI力学性能定量：AFM纳米压痕+杨氏模量分析，评估SEI在循环中的力学稳定性。

◎过渡金属污染诊断：结合XPS/SEM/ICP，追踪正极溶出的金属离子在负极的沉积和SEI破坏效应。

◎多尺度失效分析方案：从极片宏观到SEI纳米结构，从形貌到组分到阻抗，一站式输出分析报告。

无论你在做锂电材料开发、电解液配方优化、循环寿命诊断，还是怀疑电池"衰减得不对劲"，AFM可能是你还没用过、但最能直接看到问题的那把刀。
