锁相成像，往往是纳米电学图像从能看走向可信的质量分水岭——常规模式看到的是目标信号+噪声；锁相模式只提取与参考频率同频同相的那一部分响应。

做AFM送样，最让人困惑的往往不是有没有图，而是为什么同一样品，两次测试结果会差这么多？一张图对比鲜明、边界清楚，另一张图却噪点密集、轮廓发虚；换一种测试参数、换一支探针，结论甚至可能反过来。遇到这种情况，很多人第一反应是仪器出了问题，或者换了工程师。实际上，更常见的原因是成像参数、测量模式与样品物理特性没有匹配。

AFM不是按下扫描按钮就能得到标准答案的相机，它是一套由探针、反馈回路、调制信号、解调带宽和扫描轨迹共同组成的动态测量系统。尤其在开尔文探针力显微镜（KPFM）、介电力显微镜（DFM）等纳米电学成像中，目标信号通常远弱于形貌起伏、环境振动、电容串扰和电子噪声。此时，决定图能不能用于分析、汇报甚至论文的，往往不是颜色是否漂亮，而是有没有把真正相关的电学响应从背景里分离出来。

图1：传统KPFM易受长程悬臂电容串扰和有限针尖卷积效应影响；AFM+锁相平台可切换AM、FM、外差及高阶模式。

同一个样品，为什么两次结果差这么多？

首先要区分样品差异和测量链路差异。同一片薄膜的不同位置可能存在晶粒、污染、厚度、局部充电和电极边缘效应；即使锁定同一区域，探针磨损、导电镀层老化、接触电势漂移以及温湿度变化，也会改变信号传递。若第一次扫描使用较慢速度和较长时间常数，第二次为了提速缩短积分时间，两张图的噪声水平和边界锐度自然不同。

其次，不同模式回答的问题并不相同。形貌通道强调高度反馈，KPFM测量接触电势差（CPD），经探针功函数校准后可换算为表面电势；DFM则通过检测介电力（介电常数梯度）反映材料介电性质差异，结合其他模式可辅助分析载流子分布或离子输运特性。把适合看形貌的参数直接套到弱电学信号上，常见结果就是形貌很清楚，电学图像却不能解释。因此，比较两张AFM图之前，应先核对探针型号、扫描速度、反馈增益、升降高度、调制频率、交流偏压、时间常数和滤波阶数，而不是只比较色标范围。

决定AFM图像质量的三个关键变量

探针状态，是第一道门槛。针尖半径决定横向分辨能力，导电涂层影响电势与介电信号耦合，污染和磨损则会同时放大形貌卷积与电学串扰。对于弱信号样品，一支稳定、洁净、参数合适的探针与一支状态不佳的探针，得到的有效信号幅值可能相差一个数量级。所谓同批样品图像忽好忽坏，很多时候应先从探针健康度和校准记录查起。

扫描参数，是第二道门槛。力或设定点过大可能扰动软材料，速度过快会使反馈追不上真实起伏，增益过高又可能引入振铃；在锁相测量中，像素驻留时间还必须与时间常数相容。如果每个像素停留时间尚未让滤波输出稳定，图像会被拖尾、变钝，甚至把扫描方向写进结果。反过来，盲目延长时间常数虽然能降低噪声，却可能牺牲空间边界和测试效率。

成像模式，是第三道也是最容易被忽略的门槛。传统AM（振幅调制，Amplitude Modulation）、FM（频率调制，Frequency Modulation）、外差（Heterodyne Detection）、高阶谐波（Higher Harmonic）和双调制（DualModulation）并不是简单的清晰度档位，它们对应不同的力学响应路径、串扰来源和可提取物理量。正确的模式选择，决定了仪器是在追踪目标电学信号，还是把形貌、悬臂电容和环境噪声一起画进图里。

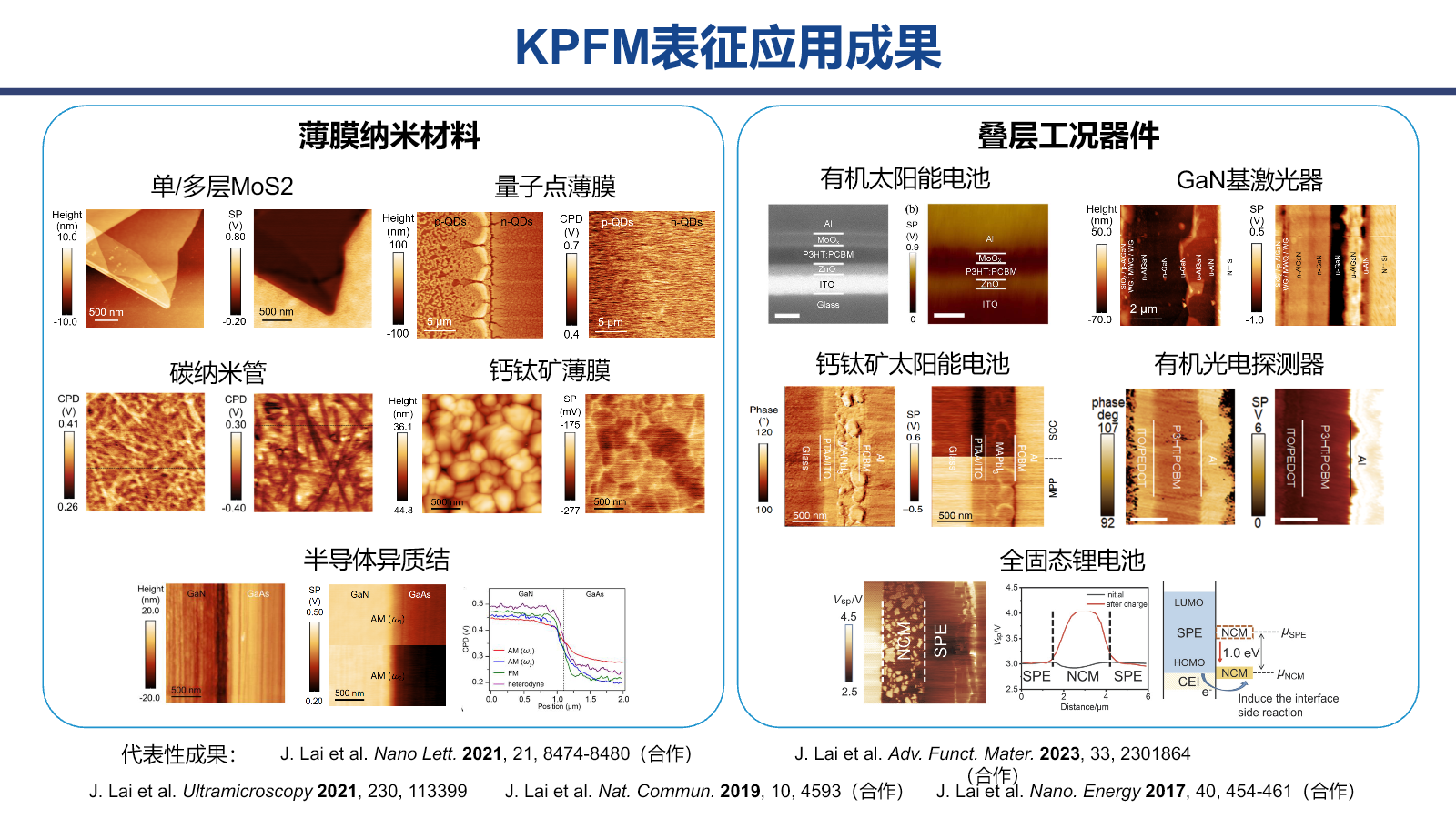

图2：KPFM可覆盖MoS₂、量子点、碳纳米管、钙钛矿、异质结、光电器件及全固态锂电池等对象。

锁相模式为什么是质量分水岭

锁相放大器的核心不是把所有噪声消灭，而是以已知参考频率和相位为坐标，只保留与调制信号相关的响应，并通过窄带滤波压低不相关背景。对微弱电势信号、介电力或高阶谐波而言，这种相敏检测能显著提高可辨识性，还可同时输出X、Y、幅值R和相位，帮助判断信号来自真正的材料响应，还是来自串扰和漂移。

但锁相也不是越慢、阶数越高越好。

参考频率必须避开机械共振和环境干扰，调制幅值不能改变样品本身，滤波带宽要与扫描速度匹配，相位还需要校准。先进模式提取的往往是更小的差分或高阶信号，其原始信噪比未必更高；锁相的价值，是让这些原本淹没在背景中的目标分量变得可测、可重复、可解释。

以资料中的HF2LI为例，它提供两路输入、两路信号源、6个双相位解调器，基础版含2个振荡器，安装多频选件后可扩展至6个；时间常数可在1μs至500s范围内调节，并配有参数扫描、FFT和成像模块。这样的配置适合外差、双调制和多频检测。不过，210MSa/s是内部转换速率，实际数据传输、像素更新和扫描速度仍受解调带宽与接口速率约束，不能把高速采样简单等同于随意高速成像。

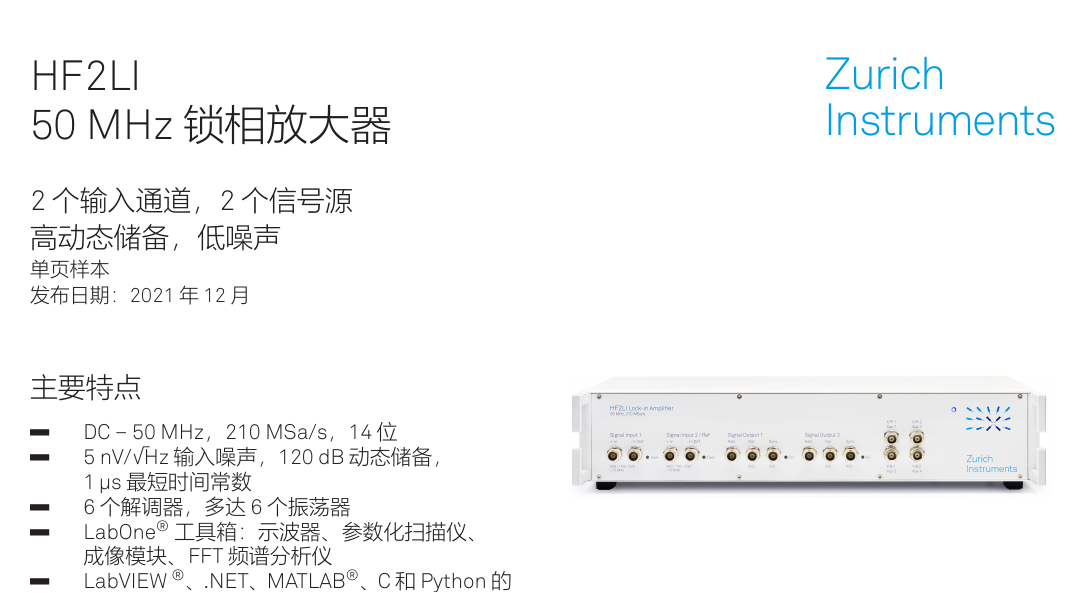

图3：HF2LI锁相放大器概览：双输入、双信号源、6个解调器，并支持LabOne成像与参数扫描。

看懂参数：

演示资料给出的同平台对比很直观：传统AM-KPFM示例的空间分辨率约为100nm、电势定量准确度约55%（准确度指KPFM测得的CPD值与参考方法的吻合程度）；AFM+锁相平台采用FM或外差模式时，空间分辨率约30nm、准确度约98%，高阶模式示例空间分辨率约20nm、准确度约98%。这些数字是特定样品、探针与参数条件下的结果，不应当被理解为对所有样品的固定承诺；它真正说明的是，模式匹配和相敏解调会改变测量上限。

哪些样品最容易翻车，更需要锁相？

粗糙表面首先容易翻车。大起伏会增加反馈振动、针尖卷积和形貌串扰，电学通道可能只是复制了高度轮廓。锁相不能修复失真的形貌，但通过选择调制频率、相位和检测带宽，可以减少非目标背景对电学通道的污染。对于晶粒明显、边缘陡峭或多孔材料，还应降低扫描速度并重新优化反馈。

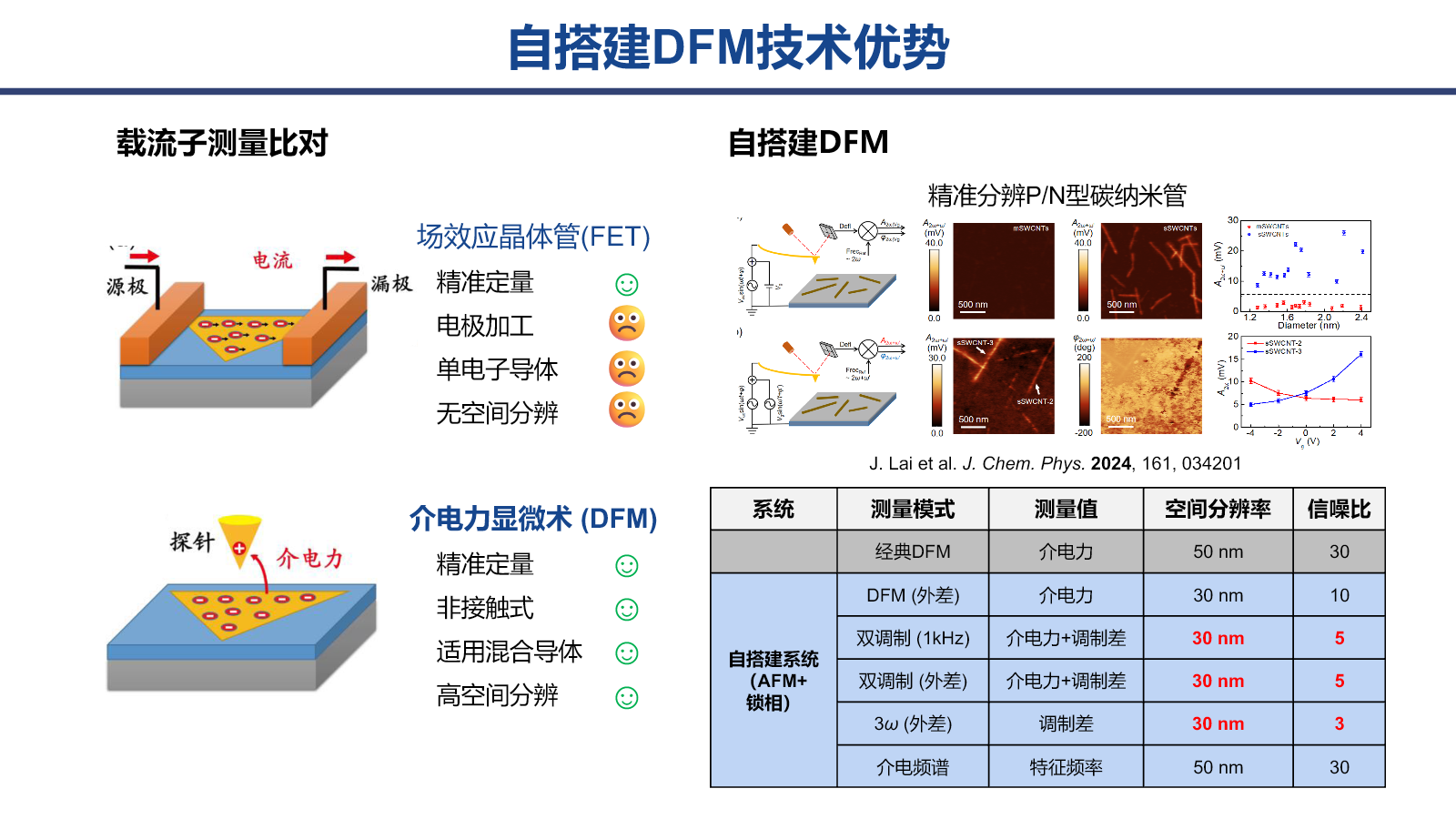

图4：自搭建DFM可在轻敲模式下开展外差、双调制、3ω与介电频谱测量，并用于P/N型碳纳米管分辨。

低信号样品更需要相敏检测，例如电势差很小的异质结、低介电响应薄膜、弱导电纳米材料，以及需要提取高阶谐波或调制差的体系。当研究问题涉及P/N型判别、载流子浓度、相位延迟、离子电导或界面输运时，相位通道往往与幅值同样重要；只看一张亮暗图，容易把物理机制讲错。

高分辨需求同样会迅速耗尽信噪比。像素越小、扫描越快，每个像素获得的积分时间越短。此时锁相模式可以在限定频带内提高检测选择性，但仍需要在分辨率、速度和噪声之间做工程权衡。真正可靠的方案不是把所有参数推到极限，而是围绕样品和研究问题找到可重复的工作点。

送样时这样说，测试工程师就知道你要什么

一次高质量送样沟通，至少应说清三件事：

样品是什么、希望看清什么、数据准备怎样使用。

样品信息包括材料与层结构、基底、电极、预计粗糙度、尺寸厚度，以及能否承受偏压、光照、真空或长时间扫描；目标信息要具体到形貌、表面电势、界面势垒、载流子类型、介电响应或离子输运；数据用途则应说明是初筛、机理验证、同一区域对比，还是需要达到论文级定量与统计。

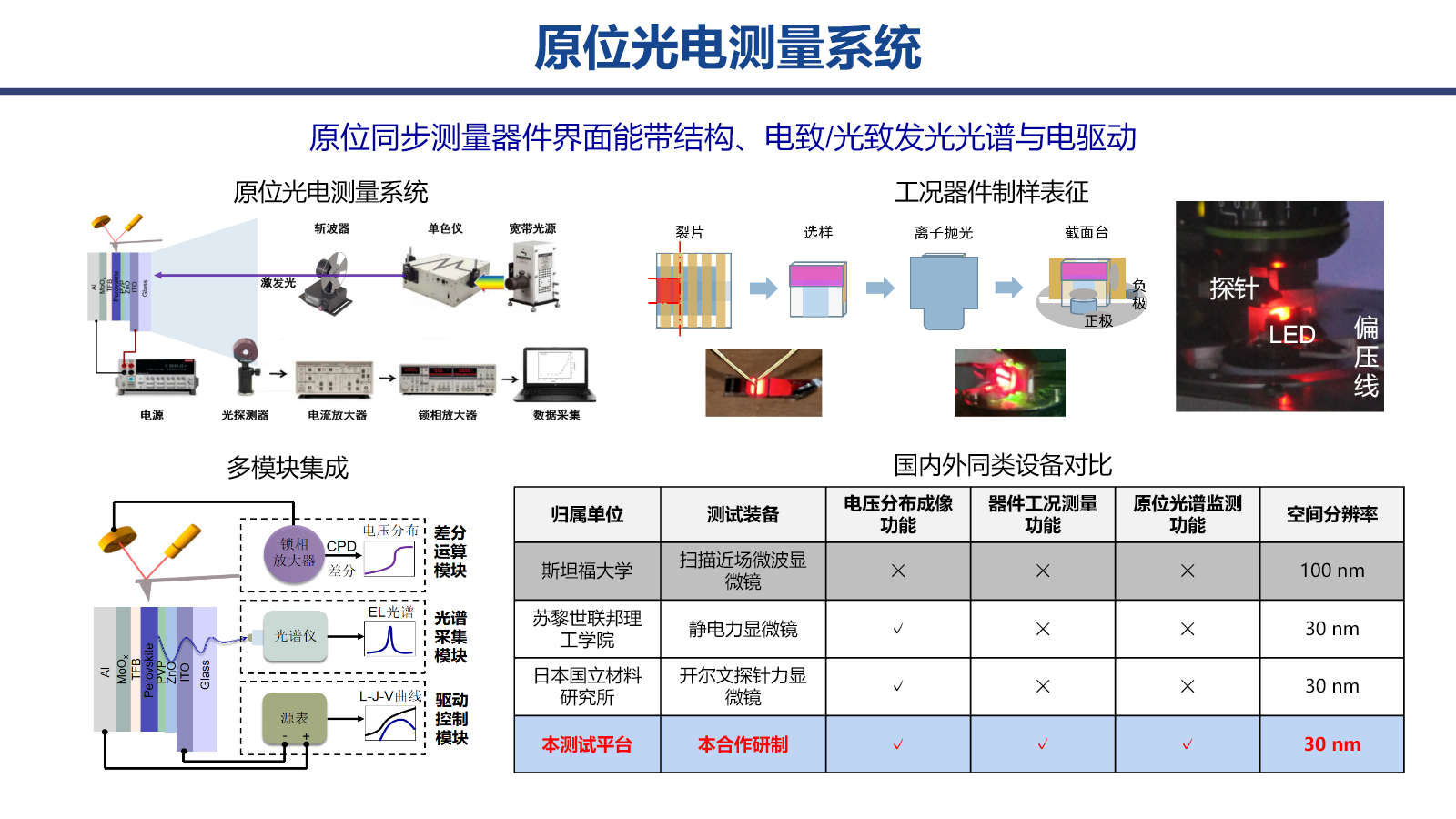

例如可以直接告诉测试工程师：我的样品是钙钛矿/传输层叠层器件，希望比较暗态与光照下的界面电势变化，数据用于解释器件性能差异，需要同一区域形貌和KPFM配准，并保留线剖面与原始数据。这样的描述比帮我扫一张AFM图有效得多。工程师据此才能判断是否需要FM、外差、双调制或原位工况模式，并预先选择合适探针、调制频率和扫描策略。
