当元素的“指纹”叠在一起——同步辐射边带重叠让数据“失灵”-测试狗·科研服务

预存

登录注册

Document

当前位置：文库百科 › 文章详情

当元素的“指纹”叠在一起——同步辐射边带重叠让数据“失灵”

来源：时间：2026-08-26 10:31:38 浏览：395次

在同步辐射XAFS（X射线吸收精细结构）测试中，每个元素都有自己独特的吸收边能量，如同元素的“指纹”——Fe的K边在7112eV，Co在7709eV，Mn在6539eV。凭借这种元素选择性，XAFS可以精确地分别探测不同元素各自的结构信息。然而，当样品中同时存在多种元素，且它们的吸收边能量较为接近时，就会发生边带重叠——不同元素的吸收信号混在一起，彼此干扰，让原本清晰的“指纹”变得模糊难辨。

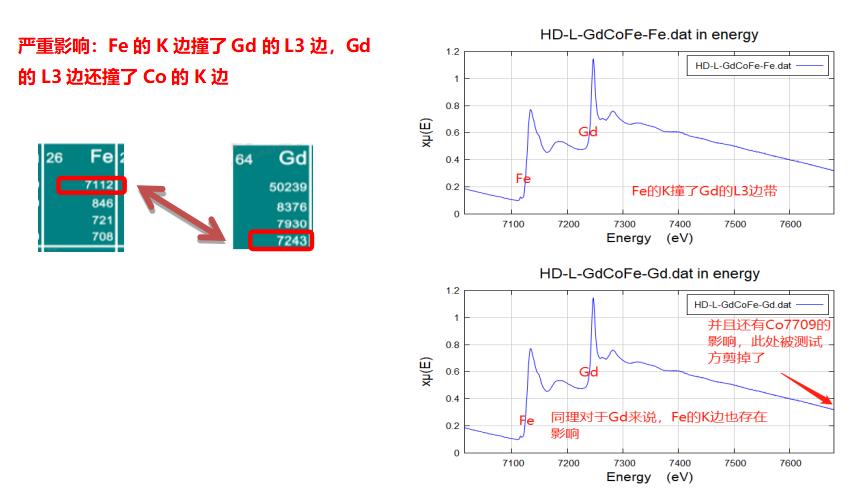

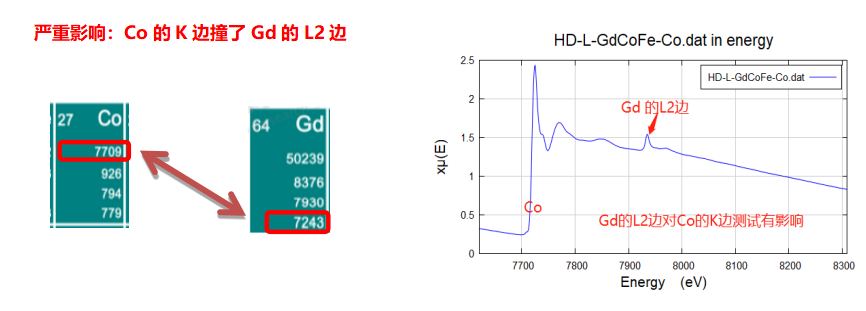

示例：样品为GdCoFeOx

边带重叠对XAFS数据的影响是多方面的：

一、谱图失真，信息混乱

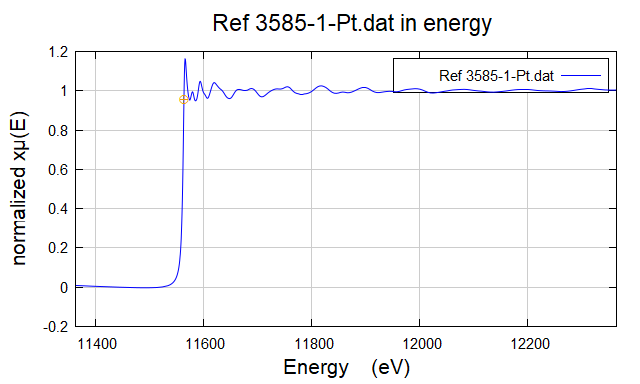

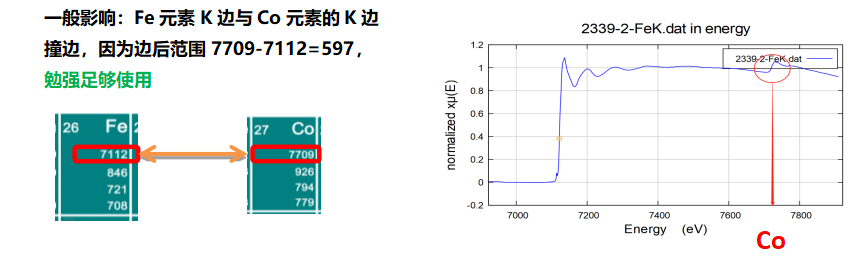

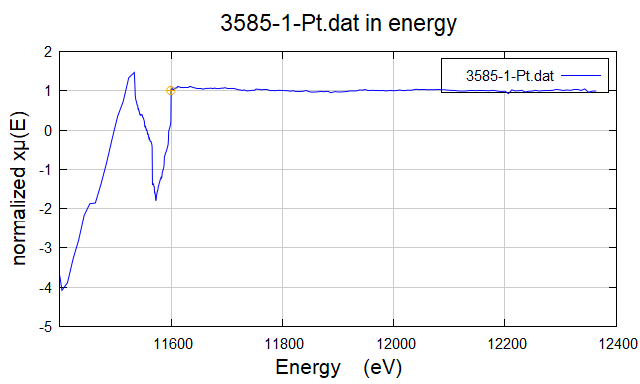

当其他元素的吸收边与目标元素的吸收边能量接近时，其他元素会与目标元素的XANES/EXAFS信号发生重叠。在XANES区域，边位、白线和预边峰的变化本就受平均价态、未占据态与局域对称性影响，一旦混入杂质信号，价态和电子结构的解读就会出现严重偏差。在EXAFS区域，来自不同元素的光电子波相互叠加，傅里叶变换后的峰位和振幅无法准确对应单一元素的配位信息，导致后续无法进行拟合分析。

二、定量分析失效，配位数“注水”

EXAFS的精髓在于通过拟合得到配位数、键长等定量结构参数。但若两个元素的吸收边重叠，EXAFS振荡信号相互叠加，拟合时得到的配位数实际上是两种元素贡献的“平均值”（或者混乱信号）——既不代表A的真实配位，也不代表B的真实配位。

三、低含量元素的信号被“淹没”影响

当目标元素含量较低（如痕量级别），而干扰元素含量相对较高时，目标元素的微弱信号会被完全掩盖，也就是我们常说的自吸收效应。

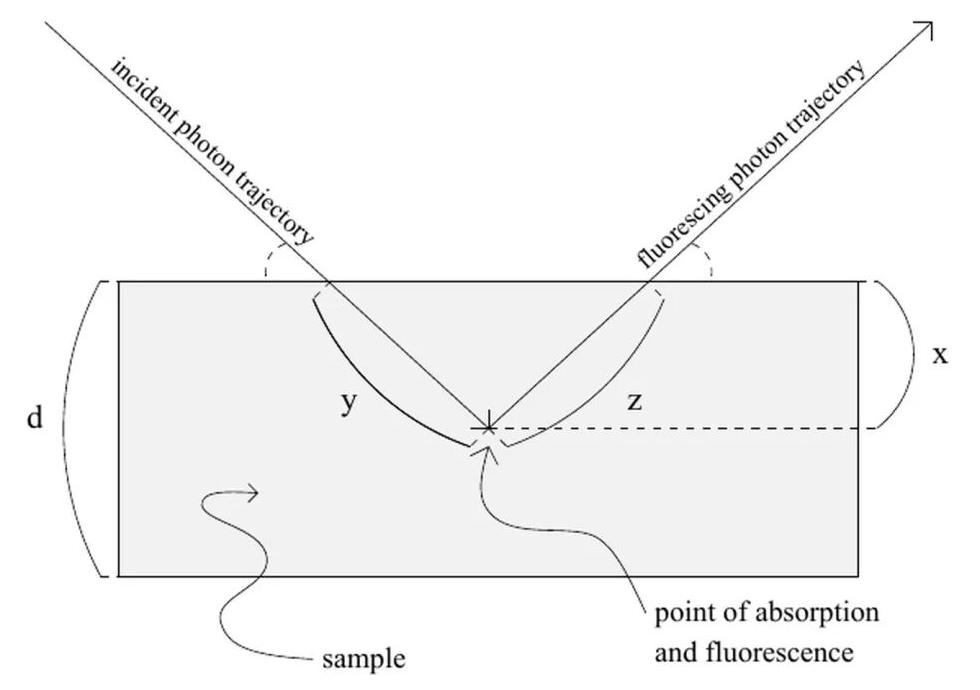

荧光XAFS的信号路径包含两段吸收。入射光沿样品深度衰减，发出的特征荧光从吸收点抵达探测器；入射夹角φ、出射夹角θ、吸收点深度 y决定路径长度。荧光逃逸距离z继续参与If。吸收点越深，入射光到达该点前已经衰减；荧光离开样品前还要经过另一段材料。μ(E) 控制入射光吸收，μ(Ef)控制荧光能量 Ef处的再吸收。两项乘在一起后，荧光强度不再只跟目标元素吸收截面成正比。荧光模式对厚度和几何十分敏感。厚样品和小出射夹角会增加荧光逃逸距离，强吸收元素在自身荧光能量附近继续吸收已产生的荧光光子。谱线畸变从样品内部的空间路径产生。
