AFM力曲线测量：从力距曲线到杨氏模量

来源：时间：2026-08-26 11:04:48 浏览：412次

同一片PDMS，A实验室测出2MPa，B实验室测出6MPa，更换设备甚至可达20MPa；同一组人员短期内重复测试，结果离散度会大于样品本身真实差异，这种模量飘移大多来源于测试链路中被忽略的隐含假设：

▪探针是否接近理想球形？

▪压痕深度是否满足小压痕条件？

▪针尖半径是否还保持出厂标称值？

▪接触点如何选取？

▪接触力学模型选用Hertz、DMT还是JKR？

上述选择不会测不出模量，但直接决定模量结果是否具备横向对比价值。力距（Force‑Distance）曲线是AFM纳米力学测量的原始证据。做好每一步曲线校准与参数解析，远比单纯依赖高端仪器更加重要。

力曲线采集原理 · 接触力学模型选择 · 模量拟合实操要点

Jupiter XR快速扫描原子力显微镜

力曲线采集原理

力-距曲线的物理构成

AFM的压电陶瓷驱动探针相对样品做垂直往复运动（Z方向），四象限光电探测器同步记录悬臂梁偏转信号。一条完整的力-距曲线（Force vs Separation）通常包含四个阶段：

1.远距逼近段：探针远离样品，悬臂处于自由状态，信号主要受热噪声影响；用于基线（baseline）校准。

2.接触段：探针先感受到长程相互作用（静电力、范德华力、毛细力），随后针尖与样品发生固体接触，进入斥力区间。

3.最大压入点：探针压入样品达到设定峰值力，之后开始回退。

4.黏附回退段：加载力撤销后，黏附作用会继续将悬臂拉向样品；当黏附力超过悬臂弹性恢复力，发生pull‑off跳离。

各阶段对应关键信息：远距段用于基线、热噪声标定；接触段用于接触力学模型拟合；峰值力控制压痕深度；回退段提取黏附力。

5 μm光栅校准样品扫描图

光栅是AFM力曲线测量中常用的InvOLS标定物

从原始信号到物理量

力-距曲线不是直接测出来的，原始记录是悬臂偏转（伏特）vs压电位移（伏特或纳米）。需要经过以下转换：

1.光杠杆灵敏InvOLS ：在刚性平整标样（新解理 HOPG、蓝宝石）采集力曲线，接触段斜率得到光杠杆灵敏度倒数，单位nm/V ；用于将探测器电压换算为悬臂实际挠度。

2.悬臂弹性系数：采用热噪声法、Sader法标定悬臂弹簧常数，单位N/m；悬臂挠度乘以k得到真实法向力F。InvOLS和k是纳米力学两大基石标定参数。二者任意一项存在10%偏差，会造成杨氏模量远大于10%的系统误差。

3.压痕深度δ：压痕深度=压电Z位移−悬臂挠度，代表针尖扎入样品的真实深度。

4.接触点：力曲线偏离基线的位置，代表针尖首次和样品发生接触；接触点识别偏差会带来数十纳米系统误差。

为什么Hertz模型不够用？

三种接触力学模型的适用边界

Hertz模型：无黏附的弹性接触

1.核心假设：针尖是理想刚性球；针尖与样品之间无黏附力；接触半径远小于针尖半径（a_Hertz≪R_tip）；压痕深度远小于样品厚度。

2.球形针尖公式：F=(4/3)×[E/(1−ν²)] ×R^(1/2) ×δ^(3/2)

3.锥形针尖公式：F=[2 tan(α)/π] ×[E/(1−ν²)]×δ²

其中E是杨氏模量，ν是泊松比（多数有机物取0.5，即不可压缩），R是针尖有效半径，α是锥形半开角。

4.适用样品：高模量（>1GPa）、低黏附、表面无污染层。例如硬聚合物（PS、PMMA）、金属薄膜、玻璃、陶瓷、硬质生物材料（牙釉质、骨骼）。

5.常见误用：把Hertz模型套到PDMS、凝胶、细胞上。这些样品黏附力远大于弹性力，Hertz模型会严重低估模量。

DMT模型：弱黏附、刚接触

1.核心假设：在Hertz模型基础上加入接触区外的长程黏附力（范德华力、毛细力）；黏附力不会显著改变接触面积。

2.适用样品：高模量（>1GPa）、小黏附、小半径针尖。典型的例子是干燥环境下的硬聚合物或金属薄膜在中等湿度下的测量。

JKR模型：强黏附、大接触

1.核心假设：黏附力全部作用在接触区内，接触区因黏附而扩展；针尖半径较大；样品较软。

2.适用样品：低模量（<1GPa）、强黏附、大半径针尖（典型如胶体探针）。PDMS、水凝胶、细胞、聚合物刷层、自组装单层。

3.JKR vs DMT判据：用弹性参数λ=2.1/D₀×³√(R·w² / (π·E²)) 判别。λ较大（强黏附、软样品）→ 选JKR；λ较小（弱黏附、硬样品）→选DMT；λ居中时使用Maugis模型插值。

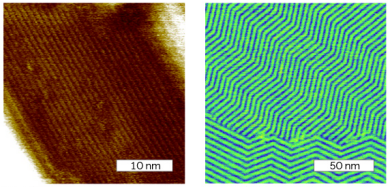

PE薄膜（标尺10nm）与HOPG（标尺50nm）的高分辨成像

HOPG是力曲线测量中InvOLS标定的首选硬样品

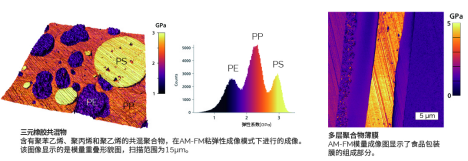

PE/PS/PP三元橡胶共混物AM-FM模量成像模量直方图清晰区分了

PE（约1.5GPa）、PP（约2.2GPa）、PS（约3GPa）三相，扫描范围15μm

模型选择实操流程

1.看回退曲线：如果存在明显pull-off（黏附跳离），说明黏附力不可忽略，DMT/JKR比Hertz更合适。

2.看针尖半径：针尖半径越大（>20nm），接触面积越大，黏附贡献越显著，倾向JKR；半径越小，倾向DMT或Hertz。

3.看样品模量量级：从文献中先查样品模量的数量级（kPa、MPa、GPa），用此做模型初判。

4. 拟合交叉验证：用同一组力曲线分别拟合Hertz、DMT、JKR，看哪个模型的残差最小。一个PDMS样品在空气中用DMT拟合和JKR拟合，模量结果可能差2-3倍。选模型这件事，没有捷径。

模量拟合实操要点

InvOLS和k的标定是前提

1.InvOLS标定：必须用新解理的HOPG或蓝宝石。每组实验前后各校准一次。激光斑点在悬臂上的位置漂移会显著影响InvOLS。

2.k标定：Sader法需要精确知道悬臂长度和宽度，或使用厂家标定值与热噪声法交叉验证。悬臂受污染或几何形状偏离标称值都会改变k。

接触点识别

接触点是力曲线从baseline开始偏离的位置，识别不准会引入几十纳米的系统误差。常用方法：

基线斜率法：接触前10%-20%段的线性外推，曲线与baseline的交点即为接触点。

逐点差分法：对原始数据求dF/dZ，斜率首次发生显著变化的点。

黏附-斥力交叉法：取斥力与黏附的过渡点。

任何方法都依赖数据噪声水平。信噪比差的曲线，建议先做平滑滤波（Savitzky-Golay）再识别。

压痕深度控制

压痕深度是模量拟合的“剂量”。常见约束：

1.不超过样品厚度的10%。样品下方基底（如玻璃）的刚度会随压痕深度增加而逐渐被探针“感觉到”，模量值向基底模量收敛。

2.不超过针尖半径的10%-20%。超出此区间，Hertz模型的“小压痕”假设失效，应改用有限元或Maugis模型。

3.不超过样品表面粗糙度的3-5倍。过深的压痕把粗糙度也一起压入，导致模量偏高。

探针磨损与针尖半径校准

针尖半径是模量公式里最敏感的一项。R翻倍，模量E翻倍。针尖在使用中会因磨损、污染、解理碎屑而改变真实半径。常见校准方法：

盲打标样法：用已知模量的标样（如PS标称值3GPa）反推R。

直接成像法：用尖锐特征（如TGT1标样的尖锐柱阵列）做电镜或扫描成像直接测R。

原位校准法：Hertz模型反推——在硬基底上对样品做压痕，反推出针尖有效半径。

建议每个样品组前后各做一次标样校准。如果前后R变化超过30%，说明针尖已磨损，应更换。

黏附力对模量结果的影响

黏附力让Hertz模型严重失真。在回退曲线上，黏附力=pull-off力×接触时悬臂弹性系数。

干燥硬样品：黏附力通常<100nN，对模量影响<5%，Hertz足够。

水凝胶、PDMS：黏附力可达μN级，Hertz会低估模量30%-50%。

含水生物样品：毛细力随湿度变化大，建议在湿度受控环境（如液下测量）下采集。

数据质量自检清单

每次完成力曲线测量后，建议逐条核对以下要点：

力曲线无明显跳变、噪声峰

InvOLS和k已重新标定

接触点识别方法前后一致

压痕深度<样品厚度10%

拟合残差R² >0.95

至少3次独立重复，每次至少5个点位

报告针尖半径、悬臂型号、拟合区间、模型选择

哪些样品最容易“测不准”？

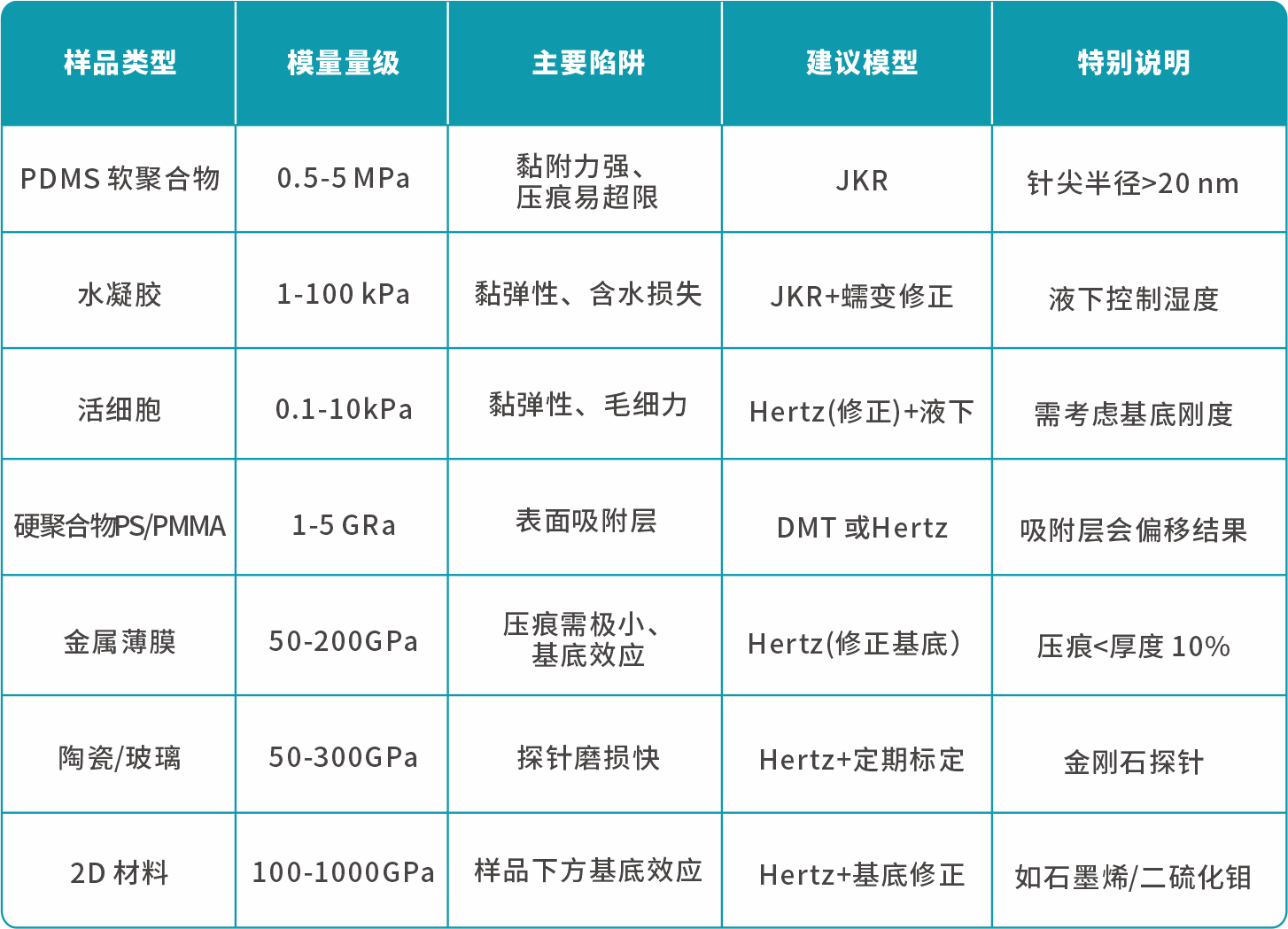

不同样品类型在力曲线测量中面临的主要陷阱差异显著，下表给出常见分类与建议：

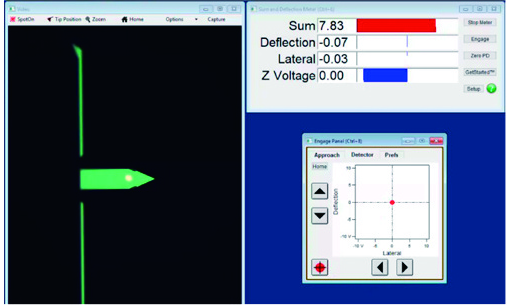

Jupiter XR AFM的SpotOn一键对齐软件界面Sum、Deflection、Lateral、Z Voltage四路信号可实时监控，激光对准和探测器对准的标定可在软件引导下完成

送样沟通：让测试工程师清楚知道你要什么

一次高质量的送样沟通，应至少说清四件事：样品是什么、目标物理量是什么、测试条件是什么、数据用途是什么。样品信息包括材料与层结构、基底、电极、表面粗糙度、样品厚度；目标信息要具体到杨氏模量、储能模量、损耗角正切，并给出预期的模量量级；测试条件应说明干燥、液下还是受控湿度；数据用途则应说明是初筛、机理验证还是论文级定量。
