告别产气对不上电流！测试狗DEMS双通道技术精准量化OER/HER法拉第效率

来源：时间：2026-09-30 09:14:02 浏览：684次

循环伏安曲线漂亮，过电位也不高，写机理那一节时往往卡住：电流都花在哪了？产的是不是你要的气？法拉第效率怎么算出来的？这三个问题指向同一件事——电化学信号只能给出总反应速率。电极上同时进行着主反应、副反应、腐蚀和产物交叉，电流本身分不出谁是谁[1]。要把电流和产物对上号，需要直接测气体。

差分电化学质谱（Differential Electrochemical Mass Spectrometry，DEMS）做的事，是让电极表面生成的挥发性产物脱附后进入质谱，按质荷比（m/z）逐一识别和定量，时间分辨率可以到约10 ms[10]。把这条产气通道与电化学工作站并联，就构成OER与HER双通道产气动力学方案：一路记电荷，一路记气体，两条曲线落在同一时间轴上。

测试狗科研服务将从"要回答什么问题、答案从哪组数据来"展开。差分电化学质谱的数据具体是在什么条件下测得、能外推到实验环节中的哪一步，一份经得起评审的产气数据，前提是能被逐条回溯到电极反应上。

电流给不出选择性：

法拉第效率的测法与报告规范

法拉第效率（Faradaic efficiency，FE）的定义很直接：收集到的产物量，除以通过的总电荷在理论上应产出的量[1]。难点出在测量与报告两个环节。

采样是第一道关。产物要从电极附近取出送到检测器，采样环节引入的误差几乎总是大于仪器本身的误差。第二道关是报告规范：单次测量说明不了可复现性，至少三次独立FE测量的标准差才有说服力。第三道关在体系本身：工作电极与对电极之间的产物交叉会让测得的FE偏低，半透膜能缓解但无法阻止[1]。

DEMS在这条链路里处在最前端。它与电化学池直接耦合，检测紧邻工作电极的挥发性产物，把FE以接近实时的方式呈现出来。落到交付上，一组可用于投稿的FE数据至少要满足三条：每个电位点三次以上独立测量并给出标准差；原始m/z时间曲线与电流曲线同轴交付，产气起始电位与产量可以直接回溯；采样环节本身经过验证，而不是默认采样不引入偏差[1]。

你能回答的问题

· 目标产物的法拉第效率随电位如何变化

· 电荷有没有流向竞争反应

OER机理判定：

晶格氧是否参与

OER的机理分歧集中在两条路径。吸附质演化机制（AEM）里，氧来自电解液中的水或氢氧根；晶格氧介导机制（LOM）里，催化剂晶格中的氧直接参与O–O成键[3]。AEM受标度关系（scaling relation）制约，过电位难以继续降低；LOM提供了另一种可能[3]。判断走哪条路，不能靠推测。

一个可以直接参考的对照实验：在锶钴矿钙钛矿中掺硅，让两份样品的表面过渡金属性质相近而氧扩散速率不同。掺硅样品的氧扩散率提高12.8倍，本征OER活性提高10倍，两个数字吻合——活性提升来自晶格氧参与的增强[3]。

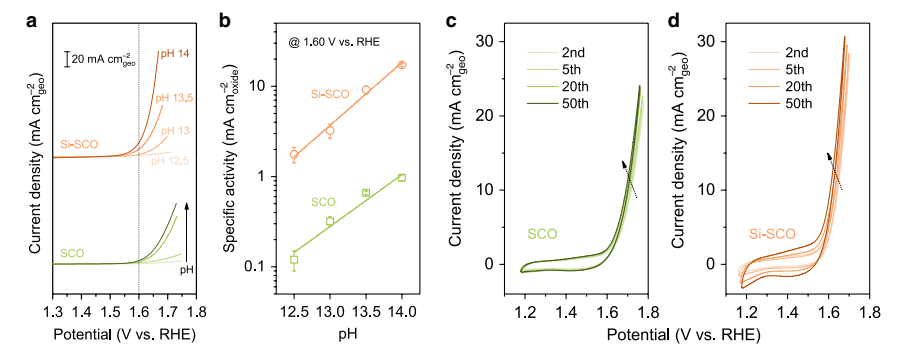

掺硅与未掺硅锶钴矿的OER动力学对比，活性差异约一个数量级。来源：文献[3]图3。

晶格氧是否参与，同位素标记DEMS给出的是直接证据。做法分两步：先在H₂¹⁸O电解质中电解，让催化剂晶格被¹⁸O标记；再换成常规H₂¹⁶O电解质进行OER，DEMS同步监测三个通道——m/z 32（¹⁶O₂）、m/z 34（¹⁶O¹⁸O）、m/z 36（¹⁸O₂）[10]。m/z 36信号出现，说明晶格中的¹⁸O进入了气相 O₂，即为LOM参与的直接证据[10]。

Ni基氢氧化物上的这组数据值得细看。未老化的Ni(OH)₂/C在OER中，¹⁶O¹⁸O占产氧总量的29%；样品经120 ℃老化后降到4.1%，引入铁后只剩2.6%。晶格氧参与程度被定量出来，并且与活性正相关[4]。

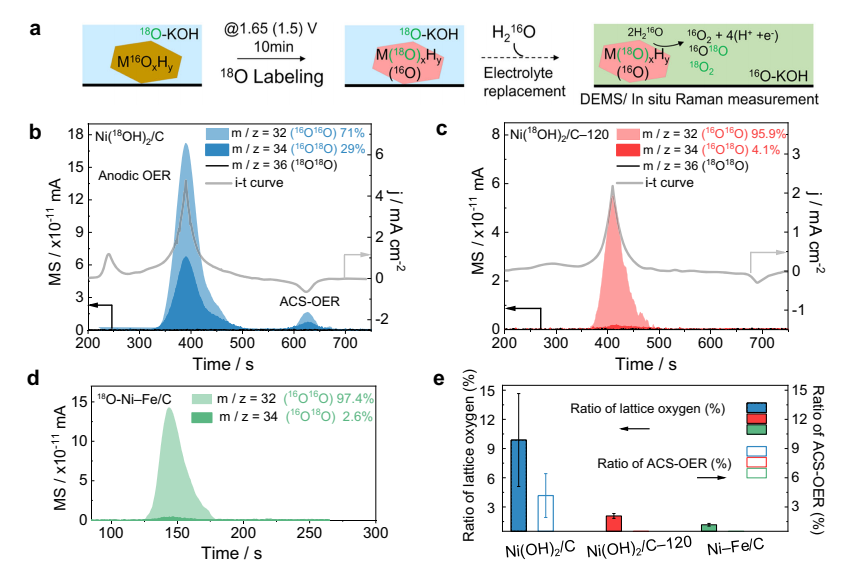

¹⁸O同位素标记DEMS与原位拉曼联用，三种同位素O₂通道同步监测，晶格氧参与比例被定量。来源：文献[4]图4。

同样的手段还能回答活性相的问题。NiFe与CoFe层状双氢氧化物（LDH）在阳极电位下会从制备态的α相转变为γ相，晶面间距收缩约8%。operando X射线散射与吸收谱证实OER就发生在这个γ相上，表面Fe与相邻金属位点构成O桥连的Fe–M反应中心，反应按Mars van Krevelen路径进行[2]。

你能回答的问题

· 催化剂走AEM还是LOM，晶格氧参与占比多少

· 掺杂、老化、负载等处理如何改变机理路径

产氧电位窗口：

解耦体系里的气体归属

常规认知里OER发生在阳极高电位，但Ni(OH)₂上观察到另一组事实：循环伏安扫到1.6V时，O₂的DEMS信号直到约1.56V才出现；电位回落过程中，NiOOH在1.28–1.38V区间被还原，此时O₂信号再次出现——产氧发生在还原步骤。这条路径（先电化学氧化 Ni(OH)₂生成NiOO⁻活性物种，再经还原步骤释放O₂）的过电位比常规阳极OER低得多[4]。

只看阳极电流，这部分产氧会被漏记。DEMS把电荷存储与产气放在同一时间轴上，二者可以分开归属[4]。这也是判断电荷去向的基本功：电流曲线上的积分电荷，要能对上气体通道里的产物量，对不上就要找原因。

解耦设计不止出现在这一个体系。以Ni(OH)₂作为氧化还原中介体，碱性电解水中的产氢与产氧可以在时间上分开：产氢在阴极进行时，阳极只发生Ni(OH)₂→NiOOH的氧化，氧在后一步才释放，氢氧混合问题随之缓解。这类体系中两个通道的气体不再同步产出，分离度够不够、交叉污染有多少，需要在线气体分析来验证[14]。

你能回答的问题

· 产氧电位窗口与电荷存储窗口是否重叠

效率对不上的时候：

交叉、副反应与杂质

FE偏低甚至反常，多数情况逃不出三类原因。

气体交叉。质子交换膜电解槽（PEMWE）高压差运行时，氢气会透过膜渗到阳极侧；氢气在氧气中的体积比达到4%即进入可燃区间，这是安全红线[5]。渗透量的测量本身有难点：渗到阳极的氢会被氢氧化反应（HOR）消耗一部分，忽略这部分电流，渗透速率会被严重低估[8]。把HOR电流与在线气相色谱联用，10–30 bar压差下的渗透速率才测得准[8]。

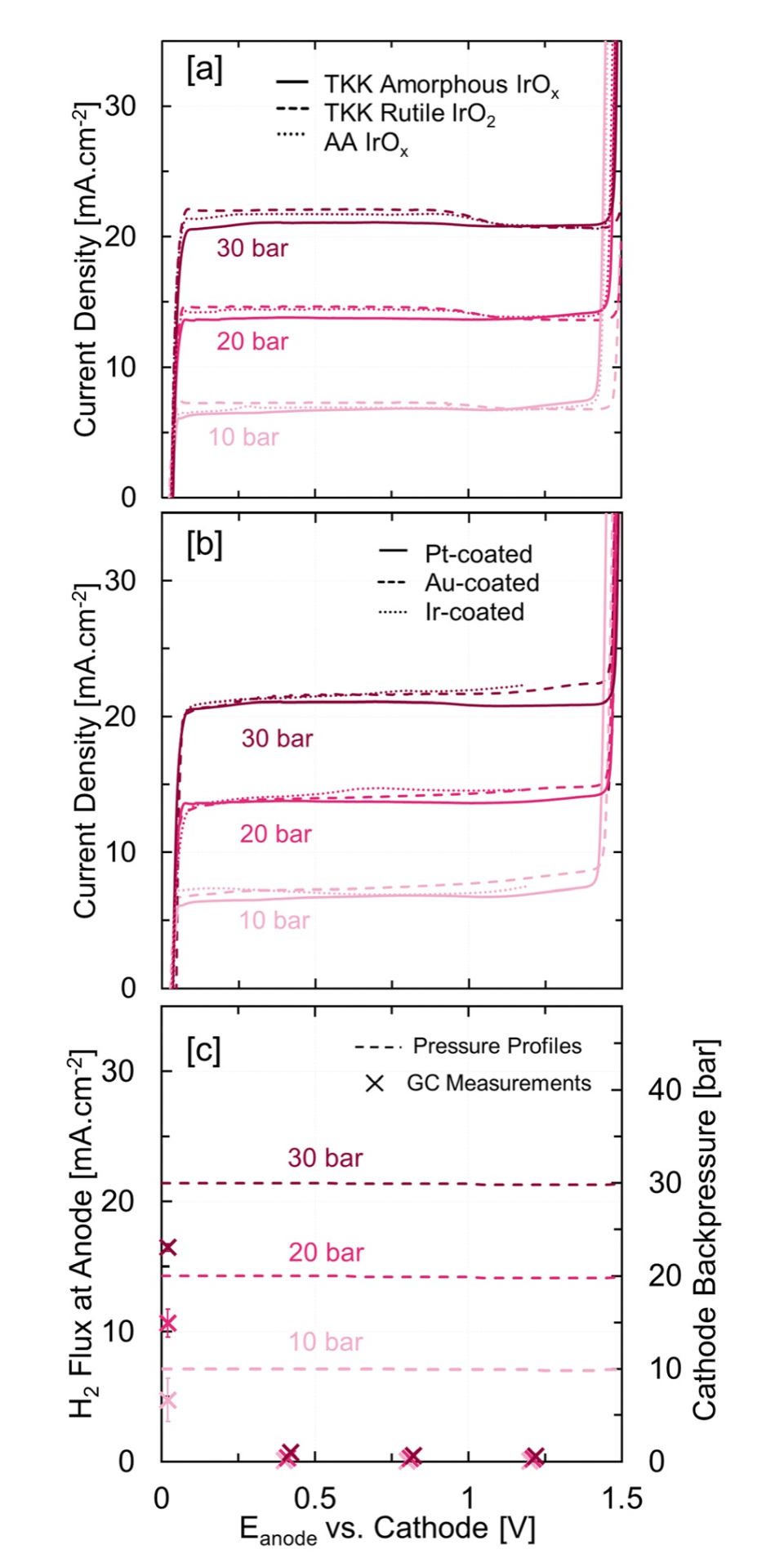

不同阴极背压下的氢氧化电流与阳极氢通量测量，渗透速率需要HOR电流校正。来源：文献[8]图2。

副反应。电解液含氯离子时，氯析出消耗电荷但不产生目标气体，直接海水电解的效率损失主要来自这里[6]。表面原位生成的钼酸根离子排斥氯离子，是RuMoNi催化剂在碱性海水中以500 mA cm⁻²稳定运行3000小时的前提[6]。催化剂是否真的抑制了氯副反应，DEMS可以在产气通道之外检查有无氯相关质谱信号。

杂质。碱性体系中，电解液里的微量铁对Ni基OER催化剂究竟是活性介质还是活性位点，讨论了很多年仍无定论；铁的嵌入同时改变动力学、机理与稳定性，让不同实验室的同一种催化剂测出不同活性[7]。电解液纯化与空白对照可以把这层干扰剥离出来。换句话说，同一种催化剂在不同实验室报出不同数据，先要排除的不是样品，而是电解液与测试环境。

器件层级的数据要单独看。从三电极到膜电极组件（MEA）、集流体与双极板，效率损失的来源会变化[5][15]。阴离子交换膜电解槽（AEMWE）的耐久性普遍落后PEMWE一个数量级：常规测试的衰减速率大多超过100 μV h⁻¹，而用不锈钢多孔传输层直接作阳极的AEMWE在2 A cm⁻²下运行600小时，衰减仅5 μV h⁻¹[9]。产气动力学数据要与器件衰减曲线对照，效率下降是活性位点减少还是测量出现偏差，才能分清。

你能回答的问题

· FE偏低的来源是交叉、副反应还是杂质

HER侧：

定量之外还要看界面

HER的氢气定量比OER简单，DEMS在HER侧的不可替代性也弱一些。但碱性HER有自己的难点：水的解离（H₂O+e⁻→*H+OH⁻）是第一步，这一步的能垒直接决定动力学快慢[12]。

Ru表面上有一组直接光谱证据：Ru在反应电位区间存在不同价态，高价态 Ru(n⁺) 与低价态Ru(0) 解离界面水的方式不同，生成两种不同的*H；高功函数的高价态表面与水合Na⁺的局域效应共同促进界面水解离，且高价态表面对水、*H与*OH的吸附能更适中，活性更高。这类问题DEMS无法独立回答，需要原位拉曼（核壳纳米粒子增强拉曼，可探100–4000 cm⁻¹范围）配合理论计算[12]。手段各有边界，这也是为什么界面问题上的结论通常要多条证据链支撑。

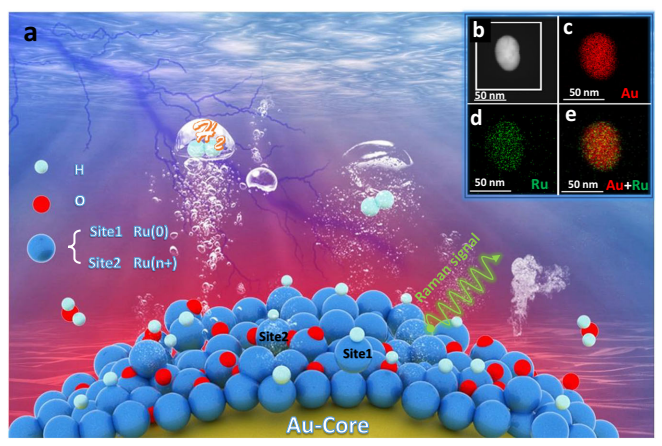

核壳纳米粒子增强拉曼研究碱性HER界面过程的平台构造与表征。来源：文献[12]图1。

稳定性是另一条主线。HER催化剂的活性纪录不断被刷新，而产业化的决定因素是长期稳定性，贵金属、过渡金属与无金属催化剂各有衰减方式[13]。

催化剂衰减时，一部分电荷流向副反应，产氢速率与电荷量的偏差就是信号。产氢速率监测、法拉第效率交叉验证与原位拉曼界面表征组合起来：气体通道回答效率衰减了多少，光谱通道回答界面变成了什么样；两者指向不一致时，先把测试条件对齐，再判断是哪一路的问题。

你能回答的问题

· 碱性HER的决速步骤在水的解离还是氢的吸附

· 稳定性衰减时电荷流向了哪里

数据能否立住：

DEMS的失败模式与质控

DEMS的原始数据受环境干扰的方式不少，2025年发表的原位与operando最佳实践逐条讨论过[10]。这些干扰大多不会让数据"看起来出错"，而会安静地把结果推向偏差一侧，所以需要在采集阶段就管住。

????响应时间：渗透汽化膜与电极的距离决定质谱对活性物种的响应快慢。把催化剂直接沉积到膜上，可以最大限度缩短响应路径。

????真空度扰动：质谱离子电流强依赖腔体真空度。薄层池中气体析出会把电解质从膜表面推开，膜两侧压差变化引起真空度波动，信号随之漂移。

????信号展宽：气体在电解液中扩散，让质谱信号拖尾。提高流速可以缓解，但流速加快又会降低挥发物的传输效率与信号强度。

????水的渗透：水分子透过膜进入质谱不可避免，构成背景基线。

????检测对象：DEMS检测的是从表面脱附的物种，不是表面中间体本身，严格来说不属于原位或operando类别，结论的适用边界需要说明。

构型选择同样有讲究：常规构型把催化剂溅射在多孔膜的金膜上；薄层池的工作电极与膜之间只留50–100 μm电解质；高电流密度下需要流动池，并在电解液进出口各置一支对电极以降低iR降[10]。

单一手段覆盖不了全部问题。氢氧化物体系的原位研究中，拉曼、红外、X射线吸收谱、X射线散射、电化学原子力显微镜各有适用范围与短板，结论要靠多手段相互印证[11]。产气通道与电化学通道同步采集是基本配置，需要时叠加原位拉曼或X射线吸收谱联用；报告写明每项数据的边界条件——池型、流速、真空状态、电解质体积，这些参数决定数据可以外推到哪一步。超出DEMS能力范围的结论，报告里会直接标出来，不留给读者去猜。

你能回答的问题

· 数据在什么边界条件下测得，能否复现

· 单一手段的结论有没有经过交叉验证

数据交付里容易被省略的几项

一条m/z–时间（或 m/z–电位）曲线加一段结果描述，是产气测试最常见的交付形态。但要把它直接用作投稿材料，通常还差下面几项——省略它们，数据往往会在评审环节被要求补充。

双通道同步原始数据。电流曲线与各m/z通道放在同一时间轴上，每个电位点的产气起始电位、上升斜率、稳态强度都能从原始数据复核，不必只依赖处理后的效率值。

同位素标记完整流程。¹⁸O预标记、电解质置换、m/z 32/34/36三通道同步监测。这条链路缺任何一环，LOM的判定都不成立[4][10]。

按发表规范报告FE。每个电位点至少三次独立测量、给出标准差、说明采样过程的验证方式[1]。

边界条件与失败模式一并写明。池型、流速、真空状态、电解质体积[10]，以及这批数据能支撑到哪一步、不能支撑什么。

从需求到报告的流程

流程通常这样走：需求沟通（体系、电解液、电位窗口、要回答的问题）→方案提供（池型与流速、是否需要同位素标记、是否需要联用原位拉曼或X射线吸收谱）→样品上机→ 原始数据交付。

原始电流与质谱文件，投稿需要补充材料时可以直接查阅；同一批样品在相同条件下复测，结果应落在报告的重复性区间内。

能力一览：

编号	项目	内容
1	OER/HER产气动力学	m/z通道与电流同步采集，时间分辨可达毫秒级[10]
2	法拉第效率	每电位点至少3次独立测量，附采样验证与标准差[1]
3	同位素标记DEMS	¹⁸O标记判定LOM， m/z 32/34/36三通道[4]
4	气体交叉与HOR电流	渗透速率与HOR电流联合定量[8]
5	原位拉曼联用	界面水与中间体表征[12]

产气动力学数据的价值，在于回答电流曲线回答不了的问题：电荷去哪了、氧从哪里来、效率为何下降。这些问题问得越早，弯路越少。至于一组产气数据能不能用，标准不在曲线好不好看，而在它能不能被逐条追回原始记录。
