软材料低损伤成像，来看锁相轻敲模式的技术要点

来源：时间：2026-09-30 09:44:57 浏览：621次

高分子膜、水凝胶和生物样品是AFM最常见的「软」样品，也是最容易被测坏的样品。传统接触模式里，探针持续推压样品，拖出沟槽、压变形貌、甚至把表面结构扫飞；轻敲模式虽然好了一些，但如果振幅和setpoint没配合好，依然会出现假象。搭配外接苏黎世HF2LI锁相放大器，增益来源于外接锁相极窄带滤波与blueDrive光热激发协同效果，以此实现更低振幅、更小作用力下完成成像；商用AFM内置虽集成基础锁相，但滤波带宽受限，难以实现同等效果。

测试狗科研服务

把AFM主机升级到Asylum Cypher平台，

配合blueDrive光热激发轻敲和

Cypher ES的液下环境控制模块，

软材料成像的稳定性有了明显提升。

下面把这套方案里的

关键参数和判读逻辑整理出来。

软材料成像失败的典型表现

在拿到「失败图像」之前，样品往往已经受损。常见征兆包括：

拖拽：扫描方向上出现尾巴或条纹，同一区域重扫后形貌改变。

变形：原本圆润的颗粒被压成扁平，高度明显低于文献值。

假象：相位图中出现与真实结构不对应的反差，常被误判为组分差异。

这些问题的共同原因是探针与样品之间的作用力过大，而锁相轻敲模式通过降低自由振幅、精确控制setpoint，可以把峰值作用力压到nN量级。

低振幅激励为什么可行：锁相窄带检测

轻敲模式的信噪比取决于悬臂的品质因子Q和环境阻尼。软材料表面常常有液膜或粘弹性层，Q值偏低，振幅稍有波动就会淹没信号。锁相检测只锁定悬臂共振频率附近极窄的频带，把环境宽带噪声和50 Hz电源干扰挡在外面。

blueDrive是这套方案的另一环。它用光热激发直接驱动悬臂，而不是压电陶瓷抖动基座。液体环境下传统压电驱动会出现「峰林」现象——多个杂峰叠加，根本找不到真实共振峰；blueDrive只激发悬臂本身，液槽、样品台和基底不共振，水下的tune曲线干净得像空气中。

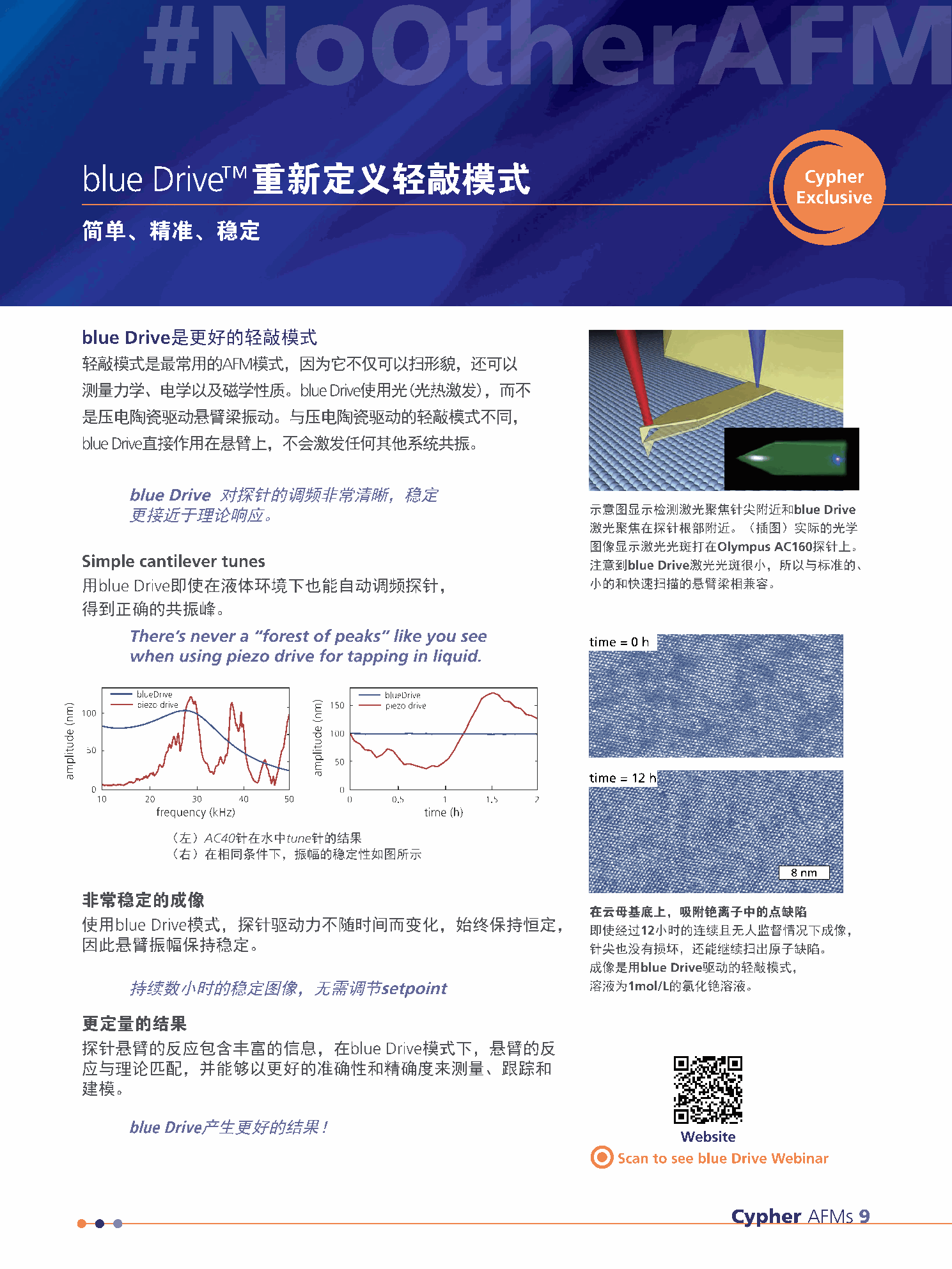

blueDrive光热激发轻敲在水中的tune曲线更干净，振幅稳定性显著优于压电驱动（Cypher产品手册P9）

关键参数：自由振幅、setpoint与扫描速度

软材料成像不是「模式选对就行」，而是一组参数的协同。

自由振幅：建议从30–50 nm开始试扫，确认没有拖拽后再逐步降到10–20 nm。振幅越小，峰值作用力越低，但信号越弱，必须依赖锁相放大器把信噪比拉回来。

setpoint比例：通常设为自由振幅的80%–90%。比例过低意味着探针敲击重，软样品容易变形；过高则可能脱开，丢失细节。

扫描速度：软材料粘弹性响应慢，建议先以0.5–1 Hz 线扫频率测试，确认相位和振幅稳定后再提高到2 Hz。Cypher的快速扫描能把256×256图像在数秒内完成，但软材料建议优先保稳而非求快。

积分增益：软材料表面起伏慢，积分增益可以略高于硬样品，但过大会引起振荡；比例增益通常设为积分增益的1/5–1/10。

液下与空气中的方案差异

液下环境对软材料有两个好处：消除毛细力、保持生物样品活性。但也有新麻烦：液体阻尼使悬臂Q值下降，共振峰变宽；同时液槽内容易形成对流和气泡。Cypher ES的液下模块做了全封闭设计，少量液体溢出会被密封圈收集，不会流到样品台或扫描器里。

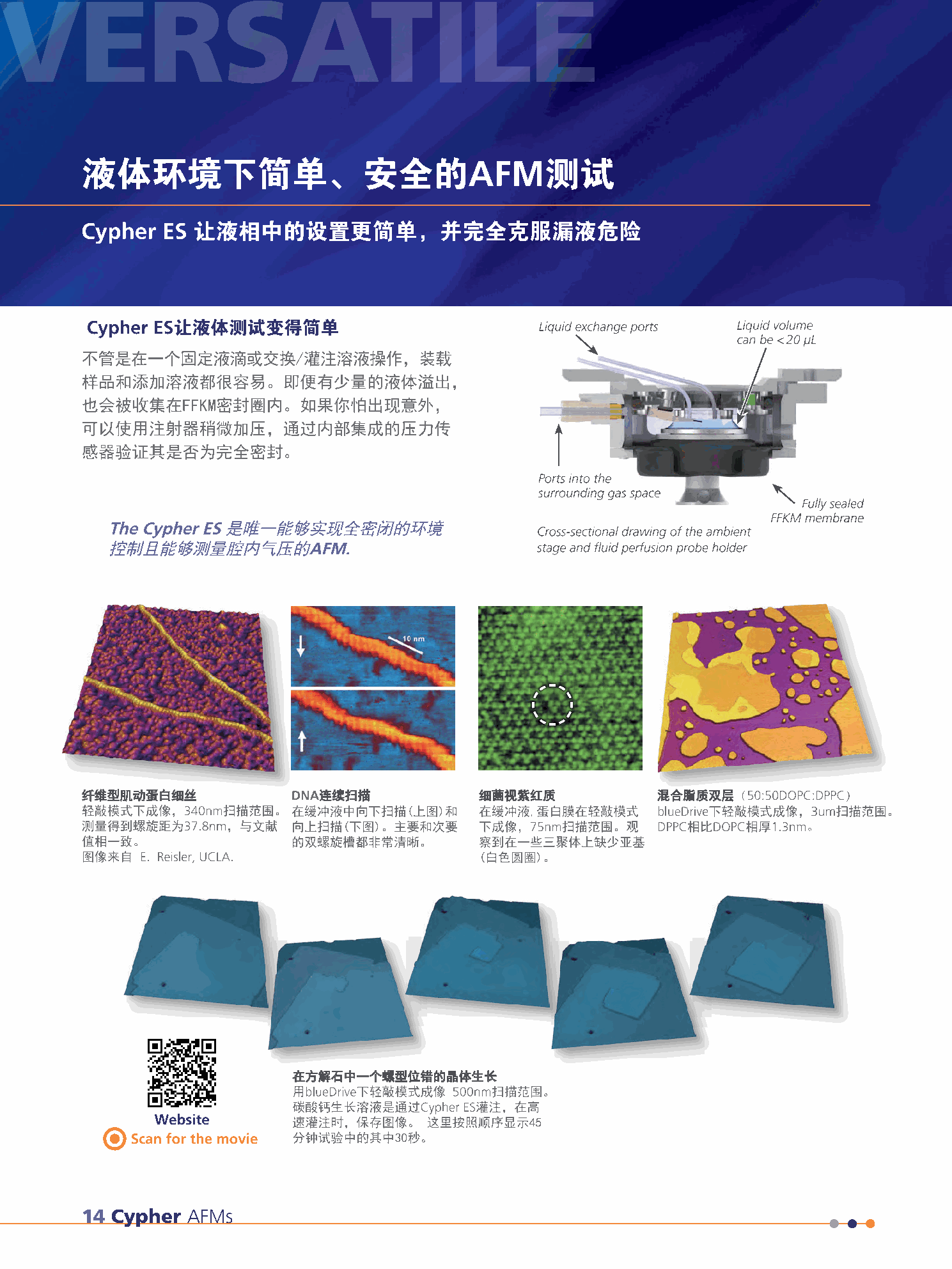

Cypher ES液下测试方案支持DNA、纤维蛋白、脂质双层等软/生物样品

（Cypher产品手册P14）

适用边界：极软样品的极限与替代手段

对于杨氏模量低于1 kPa的极软样品，例如未交联的水凝胶、活细胞膜，轻敲模式也会引入可观测形变。这时可以考虑AM-FM Viscoelastic Mapping或Contact Resonance Viscoelastic Mapping：前者在轻敲模式下同时测储能模量和损耗模量，后者用接触共振。Cypher的AM-FM模式覆盖50 kPa到300 GPa，对多数高分子和生物材料都够用。

更软的样品还可以配合Fast Force Mapping，每个像素点独立记录力曲线，避免横向剪切力。
