EBSD样品表面的“隐形杀手”——残余应变层

来源：时间：2026-10-29 10:48:19 浏览：537次

一张糊掉的菊池花样，大概是EBSD实验里最让人泄气的画面。样品明明磨得锃亮，晶粒也看得见，可花样就是模糊，标定率上不去。问题多半不在仪器，而在样品最表面那层薄得看不见的应变。测试狗在接EBSD样品时，最先盯的往往也是这一层。

EBSD的花样来自哪里？不是整块样品，而是表面往下仅10到40纳米的浅层[3]。另一项针对核材料的工作给出的数字更小，大约20纳米[8]。在这个厚度里，入射电子要和排列有序的原子发生衍射，才能拼出一张能标定的菊池花样。只要这几十纳米里混进了机械抛光留下的变形和位错，原子的周期排列就被打乱，花样随之变糊，甚至干脆消失[3]。

应变层是怎么毁掉花样的

机械研磨留下的应变层有多深？远不止几十纳米。一项无间隙原子钢（IF钢）的研究把砂纸研磨后的样品截面放到EBSD下看，能清楚分出两层应变：

靠表面一层约5微米的严重应变区，下面压着一层约4.5微米的间接应变区[7]。换X射线衍射倒推，整层应变的厚度还要大，Jiang等通过XRD分析发现，在其无间隙原子钢实验中，经P2000、P1000、P240和P120砂纸研磨后，估算的表面变形层厚度分别约为20.5、28.5、40和51 μm，表明较粗磨粒可能引入更深的表层变形[7]。也就是说，机械研磨制造的应变层是微米量级，而EBSD只取最表层几十纳米的信息。毁掉花样的，正是最表面那几十纳米，哪怕它只是整层应变的一个零头。

无间隙原子钢经P1000砂纸研磨后，OM与EBSD（IQ、IPF、KAM）中可分辨出严重应变层（红框）与间接应变层（蓝框）。来源：Jiang等，2018，Fig. 1，文献[7]。

换个角度更容易明白这个区别。EDS的相互作用体积约1微米，对近表层晶体完整性不如EBSD敏感；但它同样受加速电压、成分、表面粗糙度和污染影响。EBSD做不到，它必须保证最表层没有残余应变[3]。

应变层对衍射信号的影响，不止EBSD一家感觉得到。同样是机械研磨，X射线衍射的峰强、峰位、半高宽都会被应变层改变，而这种改变会直接干扰相含量、织构、晶格常数、残余应力这些定量分析[7]。

再往源头看，机加工本身就在往表面塞应变。车削时，刀具后刀面与已加工表面之间的三级变形区会留在成品表面，成为表面完整性的一部分[6]。对黄铜这类材料，刀具一旦磨损，亚表层变形明显加重，最终甚至诱发应力腐蚀开裂[6]。应变层不只是制样的小麻烦，它本身就是材料表面状态的一部分。

还有一层麻烦：亚表层损伤常常藏在一层涂抹层下面，光学显微镜直接看是看不见的[5]。裂纹、残余应力、相变、非晶化，这些都埋在表面以下，得靠专门的破坏性或非破坏性手段才能摸清[5]。

把应变层去掉的三条路线

怎么把这个应变层去掉？获得光亮的表面不等于完全去除了加工损伤。通过合理的逐级机械研抛及精细终抛，可以降低残余变形；对于常规机械方法难以处理的材料，还可进一步采用电解抛光或低损伤离子束精修[4]。

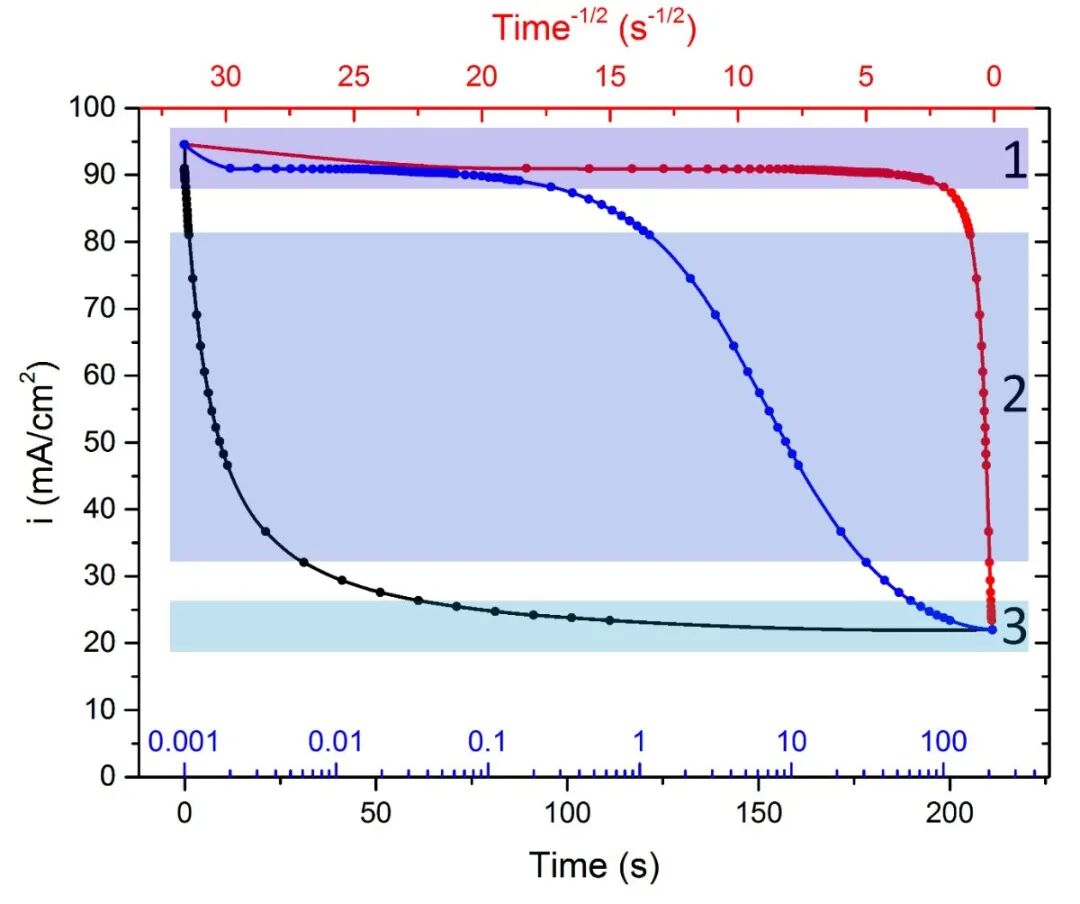

电解抛光是金属样品最常用的选择。它不靠机械磨削，而是让表面在电场里选择性溶解，既把凸起削平，也把机械抛光留下的缺陷和杂质一起带走[1]。对铀这种又软又容易被加工变形的金属，机械抛光到P4000砂纸得到的表面，在电子显微镜尺度上是拓扑粗糙的，根本产生不了EBSD花样；换成磷酸基电解液电解抛光之后，X 射线衍射测出的表面应力和应变降了下来，EBSD也拿到了好质量的花样[2]。

无间隙原子钢室温（A、B）与−30℃（C、D）电解抛光后的SEM形貌与EBSD ND取向图；低温抛光数据采集率从84.3%提高到95.5%。来源：Kim等，2015，Fig. 1，文献[3]。

电解抛光还有几个常被新手忽略的好处。它不需要镶样，也就绕开了树脂不导电、需要喷金的问题；预磨到1200或2000目砂纸就够了，不必精细抛光；每次处理不到一分钟[3]。同一篇综述给了一个具体数字：无间隙原子钢在低温电解抛光后，EBSD数据采集率从84.3%提到95.5%[3]。

电解抛光的软肋也写在文献里：针对Grade 1工业纯钛，有研究用氯化胆碱-乙二醇低共熔溶剂体系，结合神经网络与田口设计优化电压、时间、温度、配比，在20 V、21 min条件下将表面粗糙度降至4.162 nm[1]；该结果说明参数可系统优化，但不直接等同于EBSD标定率或残余应变已达标。电解抛光不是没门槛，门槛在参数，而参数可以被系统优化出来。

如果电解抛光不便，化学侵蚀是文献认可的另一种收尾手段，特殊溶液同样能把应变层蚀掉[7]；反过来，彩色侵蚀还能当作检验，看表面到底还有没有残留损伤[4]。

不想碰电解液的话，机械路线里还有一个折中办法：胶体二氧化硅终抛。它同时靠化学和机械两种作用，残留应变比纯机械抛光少，大多数材料都适用，但要控制时间，通常1到3分钟最好，磨过头反而有害[3]。

老牌的金相手册也给出类似判断：只要机械制备能把损伤去干净，即便不电解、不离子束，也能拿到高质量花样；一个可操作的经验是，标准流程之后再振动抛光20分钟，花样对比度能再提升至少一成[4]。

离子束是第三条路。宽离子束抛光用掠射的氩离子把表面层一点点溅掉，比机械方法引入的损伤更小，也避开了酸性条件下机械研磨可能带来的氢化物问题[8]。但要小心，离子束本身也会造成辐射损伤，入射离子能量太高，比如25千伏的镓离子，同样会把表层原子排布打乱，让花样发糊；把电压降到5千伏以下再做一道细抛，花样才重新清晰[3]。所以离子束不是无损伤，而是损伤可控，需要系统去调角度、电压、时间、温度，才能稳定拿到高标定率的表面[8]。

铀样品经不同电解抛光电位处理后的EBSD置信指数图；在所测条件下CI于约4.0 V达到最高（0.58），7.0 V反而下降。来源：Sutcliffe等，2019，Fig. 4，文献[2]。

去没去干净，得有办法确认

应变层去没去干净，不能靠肉眼猜。文献给出的确认手段有几类：应变层是否去干净，最好多方法综合判断：XRD看应变/残余应力趋势[2]，EBSD看CI/花样质量[2,4]，必要时用锥度抛光、截面显微等破坏性手段剖开损伤层[5]；单一指标高，不等于应变层已完全去除。

想清楚这件事之后，EBSD这个实验的优先级就变了：制样和表征一样重要，很多时候制样还排在前头。对课题组来说，最怕的不是仪器分辨率不够，而是扫了几个小时，因为表面一层几十纳米的应变，标定率上不去，得返工。

测试狗做EBSD，把制样和测试放在同等位置。机械抛光只负责搭底，真正出数据之前，按材料匹配电解抛光或离子束抛光，把表面应变压到能支撑高质量花样的水平，再用花样质量指数和标定率验证一遍才上机。交付的是干净、可复核的取向图、织构和晶界数据，能直接进文章，不用再为那些标不上的点反复解释。

扫码添加技术顾问，了解更多测试详情

参考文献

[1] Hwang H.-K., Kim S.-J. Machine learning based optimization of titanium electropolishing using artificial neural networks and Taguchi design in eco-friendly electrolytes. Scientific Reports, 2025, 15: 28561. DOI: 10.1038/s41598-025-09416-x

[2] Sutcliffe J.E., Petherbridge J.R., Cartwright T., Springell R., Scott T.B., Darnbrough J.E. Preparation and analysis of strain-free uranium surfaces for electron and X-ray diffraction analysis. Materials Characterization, 2019, 158: 109968. DOI: 10.1016/j.matchar.2019.109968

[3] Kim D.-I., Kim B.-K., Kim J.-H. Technical overview on the electron backscattered diffraction sample preparation. Applied Microscopy, 2015, 45(4): 218-224. DOI: 10.9729/AM.2015.45.4.218

[4] Vander Voort G.F. Metallographic specimen preparation for electron backscattered diffraction. La Metallurgia Italiana, 2009, (11-12): 71-79.

[5] Yin J.-F., Bai Q., Zhang B. Methods for detection of subsurface damage: a review. Chinese Journal of Mechanical Engineering, 2018, 31: 41. DOI: 10.1186/s10033-018-0229-2

[6] Johansson J., Bushlya V., Obitz C., M'Saoubi R., Hagström J., Lenrick F. Influence of sub-surface deformation induced by machining on stress corrosion cracking in lead-free brass. The International Journal of Advanced Manufacturing Technology, 2022, 122: 3171-3181. DOI: 10.1007/s00170-022-10081-x

[7] Jiang F., Hirata K., Masumura T., Tsuchiyama T., Takaki S. Effect of the surface layer strained by mechanical grinding on X-ray diffraction analysis. ISIJ International, 2018, 58(2): 376-378. DOI: 10.2355/isijinternational.ISIJINT-2017-578

[8] Fang N., Birch R., Britton B. Optimizing broad ion beam polishing of zircaloy-4 for electron backscatter diffraction analysis. Micron, 2022, 155: 103268. DOI: 10.1016/j.micron.2022.103268
