同步辐射EXAFS拟合与数据分析的基本原理和处理流程-测试狗·科研服务

预存

Document

当前位置：文库百科 › 文章详情

同步辐射EXAFS拟合与数据分析的基本原理和处理流程

来源：时间：2025-12-23 11:06:24 浏览：2780次

同步辐射EXAFS拟合与数据分析的基本原理和处理流程

同步辐射扩展X射线吸收精细结构（EXAFS）光谱是研究材料局部原子结构的强大工具，广泛应用于材料科学、化学和物理学等领域。本文将系统介绍EXAFS数据从原始处理到最终拟合的完整流程。

一、EXAFS基本原理

EXAFS是X射线吸收光谱中吸收边高能区域的振荡信号，来源于中心原子发出的光电子波与周围配位原子散射波的干涉效应。这种干涉效应调制了X射线吸收系数，其振荡信号包含了配位原子的种类、数量、距离和无序度等关键结构信息。 EXAFS的优势在于其元素特异性，能够针对特定元素分析其局域环境，且对非晶态和纳米材料同样有效，弥补了X射线衍射对长程有序结构的依赖。

二、EXAFS数据处理流程

2.1 数据预处理与归一化

同一测试样品在不同X射线强度、样品浓度和采集模式下得到的跳跃高度会有差异。归一化处理旨在消除这些影响，使数据统一标准。具体方法是将XAFS谱的吸收边强度定义为“1”，通过边前和边后数据拟合得到原子的本底吸收，进而计算归一化吸收系数。关键步骤：

能量校准（E0校正）

选择适当的边前和边后区域进行多项式拟合

将吸收边跳跃高度归一化为1

2.2 E-k转换

将能量空间的XAFS数据χ(E)转换到波矢空间χ(k)，公式为：

同步辐射EXAFS拟合公式

其中me为电子质量，E0为吸收边能量，ħ为约化普朗克常数。转换后，数据变为等k间隔，便于后续傅里叶变换。由于高能部分信号衰减严重，通常进行k^n加权（n=1，2，3）以恢复高k部分的权重。

2.3 傅里叶变换

傅里叶变换将k空间数据转换为实空间的径向分布函数（R空间）。变换后的图谱中，不同的峰代表不同配位壳层的原子。重要注意事项：

R空间中峰的位置不等于真实键长，通常比真实值短0.3-0.4Å

峰高与配位数正相关，但也受无序度影响

一个峰可能是多种配位原子叠加而成，不能简单将每个峰对应单一配位

2.4 壳层拟合

壳层拟合是EXAFS分析的核心，通过理论模型与实验数据匹配，提取结构参数。常用软件为Demeter套件（含Athena和Artemis）。

表：EXAFS拟合的关键参数及其物理意义

EXAFS拟合的关键参数

拟合过程基于最小二乘法，通过Monte Carlo方法对模型参数进行校正，使理论谱与实验谱最佳匹配。

三、软件操作步骤

3.1 Athena数据处理

导入数据：将原始数据拖入Athena，根据测试模式（透射或荧光）选择相应参数

能量校准：定位吸收边位置（一阶微分最高点）

背景扣除：选择适当的边前和边后区域

归一化处理：确保吸收边跳跃高度为1

数据导出：保存为.prj项目文件供Artemis使用

3.2 Artemis拟合步骤

导入数据：在Artemis中打开Athena导出的.prj文件

导入结构模型：使用.cif格式的晶体学文件，通过FEFF计算理论散射路径

选择散射路径：将Reff与待拟合峰位置匹配的路径拖入拟合列表

设置拟合参数：在GDS窗口中定义拟合变量（N、S02、ΔE、σ²等）

执行拟合：选择适当的k和R空间范围，点击Fit进行拟合

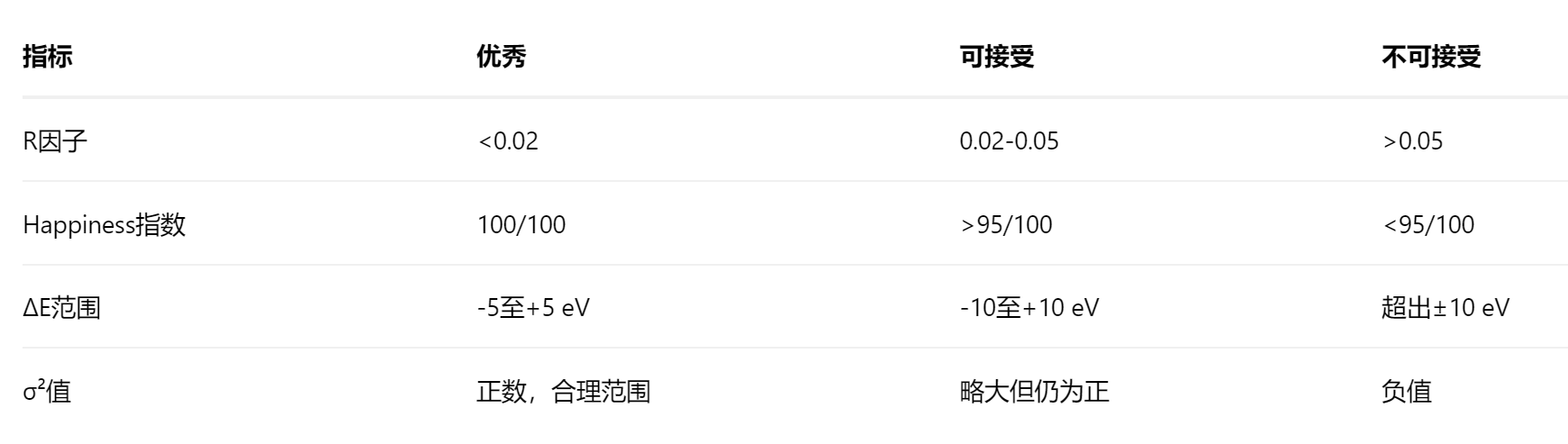

表：拟合质量评估标准

拟合质量评估标准

四、拟合结果验证与注意事项

拟合结果需从多方面验证其合理性：

参数合理性：ΔE应在-10到+10 eV范围内；σ²必须为正值；同系列样品中同种配位的ΔE应接近

物理意义：配位数应为正整数或合理分数（混合相）；键长应符合化学常识

模型选择：一个数据可能有多种拟合方式，需基于对样品结构的先验知识选择合理模型

限制因素：EXAFS提供的是二维平均结构，无法直接确定立体构型；配位数误差较大（10-20%）；对重元素或无序体系解析难度大

独立点数：待拟合参数数量应小于独立点数Nidp = (2ΔR × Δk)/π，避免过度拟合

五、小波变换与XANES分析

5.1 小波变换分析

小波变换是EXAFS分析的新方法，能同时展示R空间和k空间信息。不同原子序数的配位原子在小波变换图中有特定分布：轻原子信号集中在低k区域，重原子信号向高k区域偏移，便于直观识别配位原子种类。

5.2 XANES分析

XANES（近边结构）分析可获取价态和对称性信息：

价态分析：吸收边位置随氧化态升高向高能方向移动（经验值：2-3 eV/单位氧化态）

对称性分析：边前峰强度与几何构型相关，如四面体结构通常有强边前峰

六、应用实例

EXAFS在先进材料表征中发挥重要作用，例如：

单原子催化剂：确认金属原子是否以单分散形式存在，以及配位环境

电极材料研究：通过原位EXAFS追踪电化学过程中材料的结构演变

纳米材料：分析纳米颗粒的尺寸效应和表面配位状态

总结

同步辐射EXAFS数据分析是一个系统的过程，从数据预处理到最终拟合验证，每一步都需要严谨操作。成功的分析不仅依赖于软件操作技巧，更需要对物理原理的深入理解和经验判断。随着同步辐射技术和分析方法（如机器学习）的发展，EXAFS在材料科学中的应用将更加广泛和深入。

上一篇：材料抗菌性能测试方法与标准详解

下一篇：案例详解拉曼光谱技术在化学电池领域中的应用

相关文章

电化学实验基础之电化学工作站篇（二）三电极和两电极体系的搭建和测试

2021-01-20

这年头还有这么高发文量的国产一区？简直材料学人的梦中情刊！

2022-12-14

循环伏安法的基本原理与实验操作

2021-01-22

电化学实验基础之电化学工作站篇（一）电化学工作站的基本功能和使用

2021-01-20

紫外可见漫反射光谱的基本原理与应用

2021-01-22

电子顺磁共振波谱仪(下)：波谱信息解读

2021-01-21

项目推荐/Project

同步辐射吸收谱（XAFS）

同步辐射XAFS数据拟合分析

热门文章/popular

基础理论丨一文了解XPS（概念、定性定量分析、分析方法、谱线结构）

手把手教你用ChemDraw 画化学结构式：基础篇

晶体结构可视化软件 VESTA使用教程（下篇）

【科研干货】电化学表征：循环伏安法详解（上）

电化学实验基础之电化学工作站篇（二）三电极和两电极体系的搭建和测试

【科研干货】电化学表征：循环伏安法详解（下）

微信扫码分享文章

举报有奖

TEL: 191-3608-6524

如：在网络上恶意使用“测试狗”等相关关键词误导用户点击、恶意盗用测试狗商标、冒称官方工作人员等情形，请您向我们举报，经查实后，我们将给予您奖励。

举报内容：

200

上传附件：

文件格式不正确，请重新上传文件格式不正确，请重新上传文件格式不正确，请重新上传

文件格式：jpg、jpeg、png、gif、tif、doc、docx、ppt、pptx、xls、xlsx、pdf、zip、rar

联系方式

姓名

电话

提交意见

意见反馈

Suggestions

您可以在此留下您宝贵的意见，您的意见或问题反馈将会成为我们不断改进的动力。

意见类型

测试服务

网站功能

财务报账

其他类型

意见内容

200

联系方式

姓名

电话

提交意见

+

你好，很高兴为您服务！

发送
