新手了解：SEM场发射用于锂电材料表征

来源：时间：2026-05-27 10:29:59 浏览：243次

新手了解：SEM场发射用于锂电材料表征

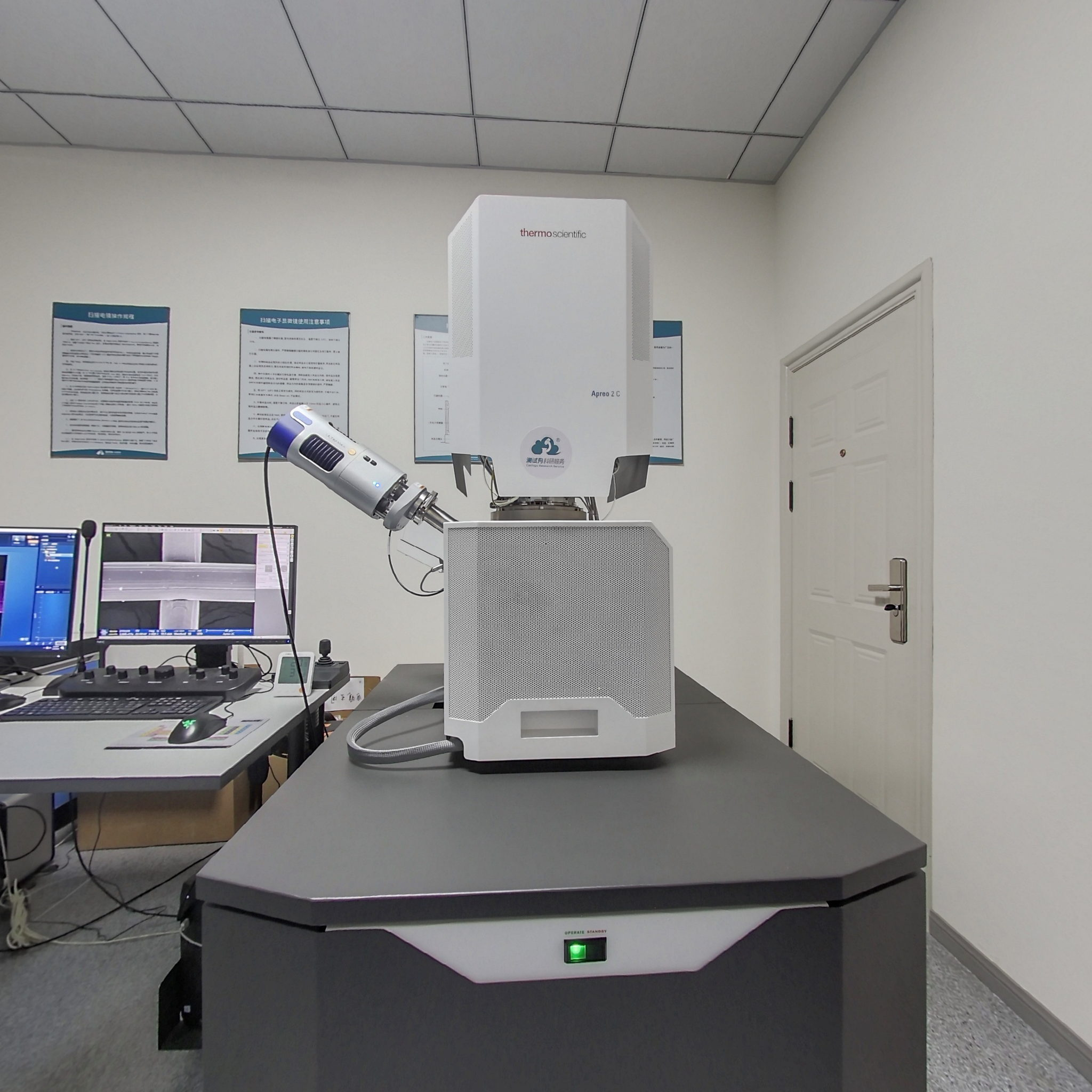

随着新能源产业快速发展，锂离子电池成为储能、新能源汽车领域的核心器件，锂电材料微观结构直接决定电池容量、循环寿命、倍率性能等关键指标。常规光学显微镜分辨率有限，无法观察纳米级微观形貌，而场发射扫描电镜（FESEM）凭借超高分辨率、大景深、可直接观测样品表面形貌的优势，成为锂电材料表征的核心手段。

一、核心优势

与传统钨灯丝扫描电镜相比，场发射电子源可发射更细、更稳定的电子束，束斑尺寸可低至 1–3 nm，能够清晰观测锂电材料纳米级颗粒、孔隙、涂层等精细结构，这是其适配锂电研究的关键。

第一，超高分辨率适配纳米尺度观测。锂电正极三元材料、硅基负极颗粒、导电剂碳纳米管等结构多在几十纳米至微米级别，传统 SEM 难以清晰分辨，场发射 SEM 可精准捕捉颗粒团聚、表面裂纹、孔隙分布等细节。第二，大景深实现立体形貌成像。锂电电极片为多孔层状结构，场发射 SEM 可完整呈现三维表面形貌，直观反映极片压实、涂层均匀性。第三，可搭配能谱（EDS）同步分析元素分布，实现形貌 + 元素一体化表征，快速定位锂盐、导电剂、杂质元素分布，对新手开展基础研究友好。第四，样品制备简单、测试速度快，无需复杂切片，适合大批量锂电样品快速筛查。

二、表征应用

（一）正极材料形貌与结构表征

锂电正极材料主要包括三元 NCM/NCA、磷酸铁锂 LFP、锰酸锂等，颗粒粒径、形貌、团聚程度、表面包覆层完整性直接影响锂离子脱嵌效率与循环稳定性。新手测试时，可通过场发射 SEM 观察正极颗粒是否均匀、有无明显团聚。三元材料若颗粒表面出现微裂纹，循环过程中易导致电解液侵蚀、结构崩塌，容量快速衰减；磷酸铁锂纳米颗粒若团聚严重，会增加锂离子传输阻力，降低倍率性能。同时可观测碳包覆层厚度与均匀性，包覆完整可提升材料导电性，包覆破损会造成材料腐蚀。通过 EDS 面扫，还能分析 Ni、Co、Mn、P、Fe 等元素分布，判断掺杂改性是否均匀，为正极材料改性提供直观依据。

（二）负极材料微观结构表征

负极是锂电容量核心来源，石墨、硅基负极、硬碳等材料的微观缺陷是研究重点。对于商用石墨负极，场发射 SEM 可观测石墨片层堆叠方式、颗粒表面孔隙，孔隙发达利于锂离子嵌入脱出；硅基负极循环过程中体积膨胀率超 300%，表面开裂、粉化脱落是失效主因，场发射 SEM 可直接观测循环后硅基负极的裂纹扩展、颗粒破碎情况，评估改性效果。硬碳负极的无序多孔结构、孔径大小，也可通过该设备清晰表征，解释其储锂机制。此外，可观察负极表面 SEI 膜的致密程度，SEI 膜过厚会增加阻抗，过薄易破损，场发射 SEM 能直观呈现膜层形貌，为电解液配方优化提供支撑。

（三）电极极片整体结构表征

正负极浆料涂布后形成的极片，是电池电化学性能的直接载体，涂层厚度、孔隙率、导电剂分散性、极片压实均匀性均可用场发射 SEM 检测。新手常忽略极片整体结构，导致性能测试结果偏差。通过场发射 SEM 可观察导电炭黑、碳纳米管是否均匀分散，避免局部团聚造成局部阻抗过高；观察极片截面结构，分析活性物质与集流体的粘结性，判断涂布、辊压工艺是否合格；观测极片表面裂纹、掉粉现象，评估制备工艺稳定性。极片孔隙结构决定电解液浸润能力，场发射 SEM 结合图像分析软件，可粗略统计孔隙大小与分布，辅助优化极片制备参数。

（四）隔膜与界面失效表征

锂电隔膜起绝缘、导离子作用，场发射 SEM 可观测隔膜孔径大小、孔隙分布、表面涂层完整性。聚烯烃基隔膜孔径不均、破损会引发电池短路；陶瓷涂层隔膜的氧化铝涂层脱落、团聚，会降低热稳定性。同时，可观测循环后隔膜表面锂枝晶生长情况，锂枝晶穿刺隔膜是电池安全隐患，场发射 SEM 可清晰捕捉枝晶形貌、生长密度，为抑制锂枝晶提供数据支撑。

三、制样要点

锂电材料多为粉末或柔性极片，且部分材料易氧化、受潮，样品制备直接决定成像质量，新手需重点把控 4 个环节。第一，粉末样品制样：将正极、负极粉末少量粘在导电胶上，轻吹浮粉，必须喷金 / 喷碳处理，锂电材料导电性普遍较差，未导电处理会出现荷电效应，图像发白、模糊失真。第二，极片截面制样：不可直接弯折撕裂，需使用液氮冷冻脆断，避免结构挤压变形，保证截面真实。第三，样品防潮防氧化：硅基负极、锂金属负极极易氧化，需在手套箱取样，真空转移至样品台，减少空气接触。第四，样品尺寸适配：样品需平整、尺寸适中，避免超高凸起，防止电子束放电，新手优先选择平整小尺寸样品。

四、解读结果

新手易只看图片美观度，忽略结构与性能的对应关系，解读需遵循 “形貌 — 结构 — 性能” 逻辑。第一步，看整体：颗粒是否均匀、有无大量团聚，判断材料合成或涂布工艺优劣；第二步，看细节：表面是否有裂纹、孔洞、包覆层，分析循环失效原因；第三步，结合 EDS：元素是否均匀，有无杂质富集，定位失效区域；第四步，对比分析：将未循环样品与循环后样品对比，直观观察结构变化。例如循环后硅基负极裂纹增多、石墨负极片层剥离，可直接对应电池容量衰减，为实验结论提供可视化支撑。

场发射 SEM 凭借高分辨率、大景深、操作便捷的优势，是锂电材料新手入门表征的首选设备，可覆盖正极、负极、极片、隔膜全维度微观分析。对于科研新手而言，掌握样品导电处理、冷冻制样、形貌与性能关联分析三大核心要点，就能高效开展锂电材料基础表征工作。在新能源材料快速迭代的当下，用好场发射 SEM，能精准揭示材料微观失效机制，为锂电材料改性、工艺优化提供直观、可靠的实验依据，助力锂电基础研究稳步推进。
