FIB科普：一文分清刻蚀与沉积两种工艺

来源：时间：2026-06-03 16:13:54 浏览：272次

FIB科普：一文分清刻蚀与沉积两种工艺

在微纳加工、半导体器件制备、材料表征领域，FIB（聚焦离子束） 是当之无愧的核心精密加工技术。很多新手科研人在接触 FIB 实验时，最容易混淆、最频繁出错的两个核心工艺，就是FIB刻蚀与FIB沉积。

二者同属 FIB 核心功能，依托同一套设备系统，却有着完全相反的加工原理、工艺目的、应用场景，参数调控逻辑也截然不同。

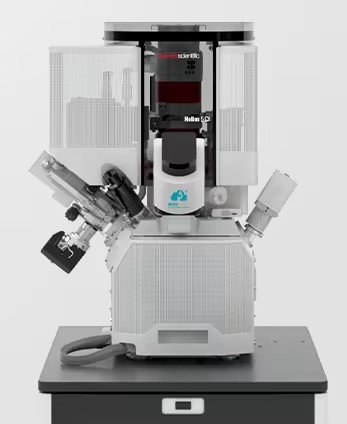

一、FIB核心工作底层逻辑

FIB技术的核心原理是利用高能镓离子束聚焦轰击样品表面，离子束可精准控制扫描路径、束流大小、加速电压，实现纳米级精度的微区加工。所有FIB工艺，都基于离子束与样品表面的相互作用，而刻蚀和沉积，是该作用下两大核心反向工艺。

简单概括核心区别：刻蚀是 “减材去料”，沉积是 “增材镀膜”，这是区分二者的第一核心准则，所有工艺差异均由此延伸。

二、FIB 刻蚀：微区精准减材加工

1、核心原理

FIB刻蚀是利用高能聚焦离子束持续轰击样品表面，通过离子束的动量传递，撞击样品表层原子，使样品原子发生溅射剥离，从而精准去除指定区域材料的加工过程。

整个过程属于物理减材，无材料添加，仅依靠离子束的机械轰击效应实现材料去除，部分场景可搭配辅助气体，提升刻蚀速率与平整度。

2、核心工艺特点

第一，高精度微区去除。FIB离子束可聚焦至几纳米至几十纳米，能够实现微米、纳米级局部刻蚀，无需接触样品，不会对非加工区域造成损伤，是透射电镜样品制备、微纳沟槽、通孔加工的核心工艺。

第二，各向异性加工。刻蚀过程垂直方向性极强，横向腐蚀极小，可加工高纵横比的垂直侧壁结构，加工形貌规整、边缘精度高。

第三，适配材料广。金属、半导体、陶瓷、聚合物等绝大多数固体材料，均可通过FIB实现刻蚀加工，通用性极强。

3、主流应用场景

FIB刻蚀是科研中使用频率最高的FIB工艺，核心用于微纳结构精细化修整与样品制备。

半导体失效分析：对芯片晶圆、微电路进行局部开槽、剖层，观测内部缺陷、断路、分层问题；TEM/SEM样品制备：精准减薄样品，制备纳米级超薄透射电镜试样；

微纳结构加工：制备纳米沟槽、微孔、微电极等高精度微型结构；

材料表征预处理：去除样品表面氧化层、多余包覆层，暴露内部真实结构。

三、FIB沉积：原位精准增材制备

1、核心原理

FIB沉积全程为化学气相沉积过程，工作逻辑与刻蚀完全相反。设备会通过气体注入系统，向样品加工区域通入有机金属前驱体气体，高能离子束扫描指定区域时，会激发前驱体气体发生分解反应。

分解后的固体单质材料会附着在样品表面，气体副产物被真空系统抽走，最终在指定区域原位生长出金属、介质等薄膜或微结构，实现精准增材。

2、核心工艺特点

第一，定点原位生长。沉积区域完全跟随离子束扫描路径，可实现任意图形、任意点位的精准镀膜和结构生长，无需掩膜版，灵活性远超传统镀膜工艺。

第二，材料可控性强。通过更换不同前驱体气体，可沉积铂、钨、碳、二氧化硅等多种材料，满足导电、绝缘、防护、粘接等不同实验需求。

第三，薄膜致密性高。离子束激发的沉积层晶粒细小、结构致密，附着力远高于普通蒸镀、溅射镀膜，不易脱落、开裂。

3、主流应用场景

FIB沉积主打修补、包覆、搭建、防护，是微纳加工的辅助核心工艺。

样品防护沉积：刻蚀加工前，在样品关键区域沉积铂/碳保护层，避免高能离子束造成表面损伤、结构变形；

电路修复：对芯片断路、破损微电路进行原位金属沉积，实现电路连通与修补；

微结构搭建：制备纳米电极、微连接桥、微型掩膜等自定义微纳结构；

样品加固：对超薄、易碎的电镜样品进行边缘沉积加固，提升样品稳定性。

四、核心参数与工艺差异对照表

为更直观区分两种工艺，我们从核心维度汇总关键差异，精准匹配实验需求：

加工本质：刻蚀为物理减材，沉积为化学增材；

材料变化：刻蚀去除样品原有材料，沉积新增外源薄膜材料；

辅助条件：刻蚀无需前驱体气体，沉积必须通入专属前驱体气体；

束流逻辑：刻蚀多用大束流提升去除效率，沉积多用中小束流保证薄膜均匀致密；

核心优势：刻蚀胜在高精度去料，沉积胜在原位定点增材；

典型误区：很多实验失败的核心原因，就是混淆增材 / 减材逻辑，本该防护沉积却直接刻蚀，导致样品结构损毁。

五、科研高频实操误区避坑

无保护层直接刻蚀：高能离子束轰击会造成样品表面离子注入损伤、非晶化层，精细样品必须先沉积保护层，再开展刻蚀加工；

沉积束流过大：大束流会导致前驱体分解过快，薄膜疏松、产生颗粒团聚，严重影响沉积层质量；

工艺顺序颠倒：常规FIB制样标准流程为先沉积防护、后刻蚀去料，顺序颠倒会直接造成样品报废；

盲目叠加参数：刻蚀速率、沉积厚度均与束流、扫描次数正相关，过度追求效率加大束流，会大幅降低加工精度。

简单一句话吃透两大工艺：FIB刻蚀是做 “减法”，精准去除多余材料，实现结构修整、样品剖分；FIB沉积是做 “加法”，原位生长新型材料，实现防护、修复与搭建。

两种工艺相辅相成、缺一不可，是FIB微纳加工的核心基础。刻蚀负责精准塑形去料，沉积负责防护补强修复，二者配合才能完成高精度电镜制样、半导体失效分析、微纳器件制备等绝大多数科研实验。熟练区分两种工艺的原理与应用，是掌握FIB实验、规避实操错误的核心关键。
