MIP压汞测试：详解材料孔隙分析流程

来源：时间：2026-06-04 17:31:17 浏览：376次

MIP压汞测试：详解材料孔隙分析流程

在无机粉体、多孔陶瓷、建筑骨料、催化剂载体、活性炭等多孔材料研发与品质管控领域，MIP压汞法（汞侵入法）是表征材料孔径分布、总孔容、孔隙率的主流表征手段，凭借测试孔径覆盖范围广、样品适配品类多、数据参考性强的优势，长期作为孔隙结构标定的标准化检测方案。相较于气体吸附法侧重介孔、微孔检测的局限性，MIP测试可完整覆盖大孔与粗介孔区间，是粗孔系多孔材料孔隙剖析不可或缺的试验方法。

一、基础原理

常温常压下金属汞具备非浸润液态属性，无法自主渗入固体材料内部孔隙，只有在外加液压作用下，汞液才能突破孔隙毛细阻力侵入孔道，外界施加压力与对应可侵入孔径呈对应关联规律，这也是压汞测试实现孔径定量换算的核心依据。试验过程中循序渐进提升设备施压数值，实时记录不同压力下侵入样品孔隙的汞体积，依托压力-进汞体积对应曲线，反向推演样品全尺度孔径分布、累积孔容、孔隙率等关键参数。该方法天然适配毫米级块状、微米级粉体、成型多孔坯体等绝大多数固态试样，唯独不适用于遇汞发生化学反应、高温易熔融变质的特殊材料。

二、测试前置

样品预处理是规避数据失真、保障测试重复性的首要环节，预处理工作分为外观修整与干燥脱气两步，每一步处理标准直接决定最终孔隙数据有效性。

第一，试样规格修整。块状材料需根据样品仓腔体容积裁切尺寸，剔除表面磕碰破损、肉眼可见裂纹的试样；粉体材料避免细粉过筛流失，结块粉体适度松散处理，严禁碾压破坏原生孔隙结构。试样装填总量以填满样品管底部少量空间为宜，过多样品会延长泄压与进汞平衡时间，过少则容易因样品代表性不足出现数据漂移。

第二，高温真空干燥除杂是预处理核心工序。多孔材料极易吸附环境水汽、空气中悬浮杂质与挥发性有机物，残留杂质会封堵开口孔隙，阻碍汞液正常侵入，造成孔容、孔径测试结果整体偏小。常规无机类多孔材料采用恒温真空烘干模式，依靠负压环境剥离孔隙内部吸附介质；热敏性高分子多孔基材下调烘干温度，防止高温热变形坍塌原有孔道结构。干燥结束后将试样转入干燥器常温冷却，杜绝室温环境二次吸湿。部分孔隙内含残留有机溶剂的试样，需增设低温预脱溶步骤，待易挥发组分完全析出后再进入烘干流程，从源头排除残留介质对进汞过程的干扰。

三、上机实操

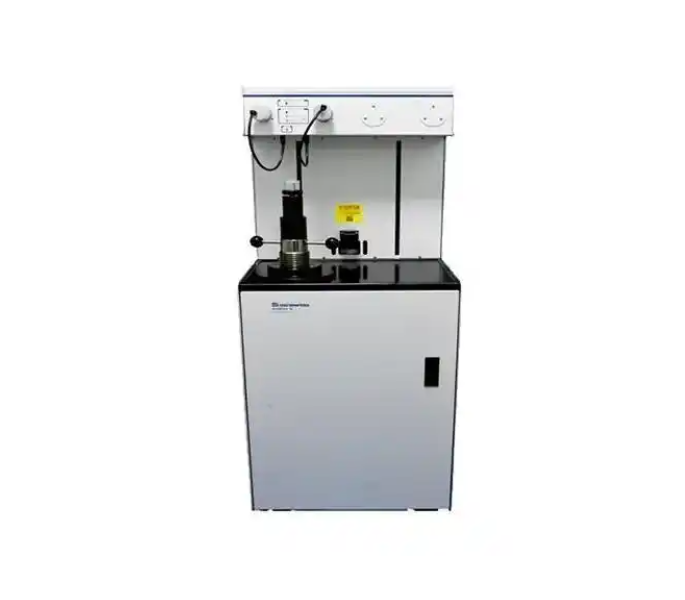

商业化压汞仪普遍采用低压站、高压站分段检测架构，两段测试各司其职，分别完成大孔区间与中小孔区间的汞侵入采集，也是MIP标准化测试的标志性流程。

（一）低压测试阶段

烘干冷却后的样品装入专用玻璃样品管，密封腔体后设备先抽真空，排空样品管内残留空气，随后低压仓自动加注汞液。低压阶段施压幅度平缓，主要完成毫米级、微米级大孔的进汞数据采集，同步记录样品表观空隙、颗粒间隙的进汞量。低压测试结束后设备自动计量低压进汞总体积，将预装汞液与样品整体转移至高压密封腔体。低压环节重点管控腔体气密性，密封垫圈老化、管口密封不严会导致空气倒灌，直接引发低压段孔径数据异常。

（二）高压测试阶段

高压仓密闭完成后系统逐步提升液压，随着压力持续升高，汞液依次渗入样品内部细介孔孔道。设备传感器实时捕捉每一级压力下的进汞体积变化，全程自动存储压力-进汞原始数据。高压上限根据目标测试孔径需求设定，压力越高可侵入的孔径尺寸越小。高压测试期间严控升压速率，升压过快会造成汞液瞬时冲击孔隙，细小脆弱孔壁受压坍塌，人为改变原生孔隙结构，导致孔径分布测试失真；升压过慢则拉长试验周期，提升汞挥发污染仪器管路的风险。完整侵入测试结束后设备缓慢泄压，记录汞从孔隙中被挤出的退汞曲线，退汞数据可用于分析孔隙墨水瓶结构、孔道连通性，补充完善孔隙形貌评价维度。

四、数据解析

测试生成的原始数据为压力-进汞体积离散曲线，不能直接用于材料性能分析，需要依托配套分析软件完成换算与拟合，输出工程与科研常用孔隙指标。软件首先剔除样品颗粒间堆积间隙的无效进汞数据，分离材料本体固有开孔孔隙的有效进汞信息，依次换算总孔容、平均孔径、孔径微分分布、孔隙率四项核心指标。

总孔容由最高压力下累计进汞体积换算得出，代表样品全部连通开孔的容积总和；孔径微分分布曲线直观展现不同孔径尺寸的孔道占比，是筛选材料适用场景的关键依据，例如催化剂载体侧重特定孔径区间占比调控，隔热多孔材料关注大孔含量。孔隙率通过样品骨架体积与表观体积比值计算，区分开孔孔隙率与全孔隙率，MIP仅能检测连通开孔，封闭内孔无法被汞侵入，相关数据无法通过压汞获取，也是该测试方法固有的边界局限。数据分析环节可按需剔除明显异常的偏离数据点，异常数据多来自样品局部破损、预处理不到位，合理修正是提升数据准确度的常规操作。

五、试验质控

即便遵循标准化流程操作，环境、设备、人为因素仍会带来数据偏差，梳理误差诱因并建立质控方案，是提升MIP测试数据稳定性的关键。

其一，环境温湿度波动。环境温度大幅变化会改变汞液密度与表面张力，间接干扰压力-孔径换算基准，实验室测试环境需维持恒温恒湿，避开窗边、通风口等温度易突变区域。

其二，样品自身缺陷。试样内部存在宏观贯通裂纹、测试过程孔道受压坍塌，会额外增加无效进汞体积，造成孔容、孔隙率虚高，前期筛选无破损试样、匹配合理升压速率可有效规避。

其三，仪器管路污染。长期使用的压汞仪管路残留固化杂质、残留汞垢，会堵塞细小管路影响进汞计量精度，按照设备维保周期定期清洗管路、更换密封耗材，维持仪器计量稳定性。

六、测试应用

任何表征手段都存在适用边界，MIP无法检测材料内部封闭孔，微孔区间检测精度弱于氮气吸附BET测试，多表征联用是全面解析孔隙结构的优选方案。实际研发中，大孔主导的保温骨料、多孔耐火材料单独采用MIP即可完成孔隙标定；介孔、微孔富集的分子筛、活性炭，搭配氮气吸附测试，分别用MIP测大孔、BET测微孔介孔，拼接得到全孔径分布图谱。

从新材料配方研发、量产批次质检到失效分析，MIP压汞测试贯穿多孔材料全生命周期，熟练掌握从前处理到数据解析的整套试验流程，既能规避不必要的检测返工，也能依托精准孔隙数据反向优化烧结、造孔、成型工艺。随着多孔新材料持续迭代，压汞试验规范也在持续细化，结合材料理化特性灵活调整预处理与测试参数，才能最大化发挥MIP孔隙分析的检测价值。
