锁相AFM与常规AM-KPFM图像质量对比研究——7组样品实测，一目了然！

来源：时间：2026-08-12 10:36:29 浏览：544次

开尔文探针力显微镜（KPFM）是表征材料纳米尺度表面电势、界面能带结构的核心原子力显微镜（AFM）电学表征手段。商用AFM标配内置宽带解调振幅调制型开尔文探针力显微镜（AM-KPFM，下称常规解调模式），测试过程易受机械振动、电子热噪声、激光干涉噪声干扰，毫伏量级微弱电势信号极易被背景噪声完全淹没，晶粒、异质层界面等精细电学微观结构无法有效分辨。

外接独立锁相放大器（Lock-in Amplifier）可采用窄带双通道解调方案，为待测电学信号赋予专属频率标记，配合窄带滤波将系统信号检测带宽从百kHz压缩至mHz区间；由于电压噪声幅值与检测带宽平方根成正比，理论信噪比最大可提升数百倍，受样品导电特性、微观结构损耗影响，实测信噪比提升区间为10~100倍。但不同导电性、微观结构的样品，锁相窄带解调带来的成像增益存在显著差异。

测试狗科研服务依托搭载苏黎世HF2LI双通道锁相模块的Asylum系列AFM测试平台，选取碳基材料、二维异质结、半导体薄膜、无机固态电解质、光电器件剖面等7类典型标准样品，严格固定扫描探针、扫描区域、环境与扫描参数，仅切换信号解调模式开展单一变量对照测试。从电势动态范围、图像噪声水平、异质界面分辨能力、信噪比（SNR）四个量化维度对比两种解调方案的成像性能，明确锁相增强型KPFM的适用场景与技术局限性。

7类标准样品 | 同一探针 | 同一扫描区域 | 单一变量对照实验

对比实验设计

测试样品选型

为完整覆盖良导体、半导体、高阻绝缘体、多层堆叠功能器件四大类常用科研材料，本次实验共选取7组标准测试样品，涵盖层状单晶、多晶薄膜、二维金属-半导体异质界面、半导体器件剖面多种微观结构，样品基础参数如表1所示。

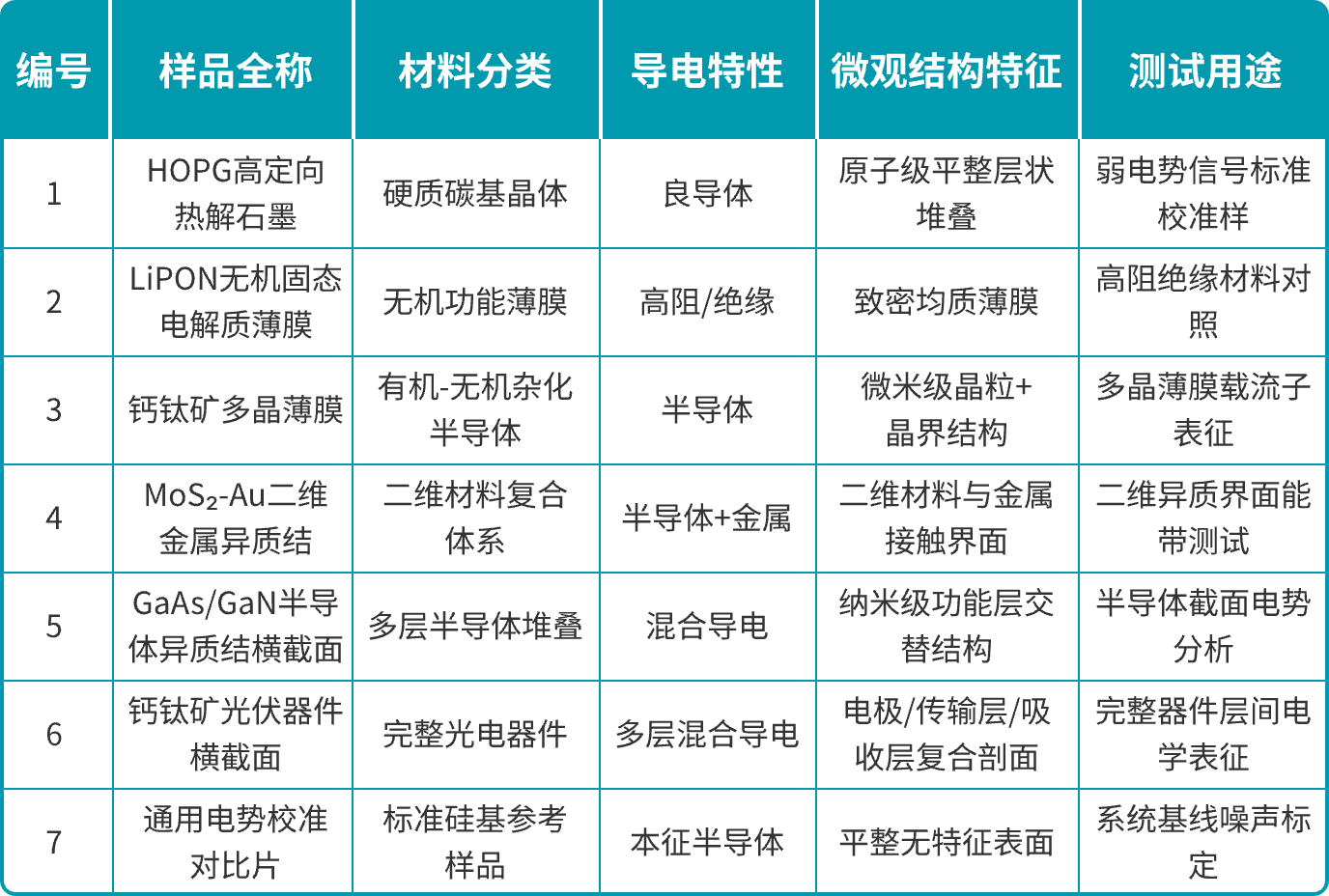

表1 实验样品基础参数表

单一变量控制实验规则

全部对照测试统一控制无关变量，消除系统误差，约束条件如下：

1.探针统一：每组样品全程使用同一支导电金属包覆AFM探针，排除针尖曲率半径、导电镀层磨损带来的信号幅值偏差；

2.扫描区域统一：常规宽带解调AM-KPFM、锁相窄带增强 AM-KPFM两组测试扫描坐标完全重合，通过形貌（Height）图像匹配验证扫描区域完全一致；

3.环境与扫描参数统一：隔振平台、扫描速率、探针抬升高度、交流激励幅值、图像扫描分辨率全程保持恒定；切换解调模式后，统一重新匹配锁相积分时长、校准解调相位；

4.唯一变量：仅切换信号解调方案——仪器内置宽带解调常规AM-KPFM、外接HF2LI锁相放大器窄带解调增强型AM-KPFM。

实验设备：牛津Asylum系列AFM搭配苏黎世HF2LI双通道独立锁相放大器，同一设备硬件可无缝切换两种解调模式，所有成像数据统一标注 “测试狗锁相AFM采集”。

多维度成像数据对比分析

电势动态范围统计

电势动态范围定义为成像区域内最大、最小表面电势/接触电势差的差值，可直接反映系统分辨微弱电势梯度的能力；动态范围数值越大，样品本征微观电学细节还原完整度越高。7组样品两种解调模式的电势区间统计汇总如表2。

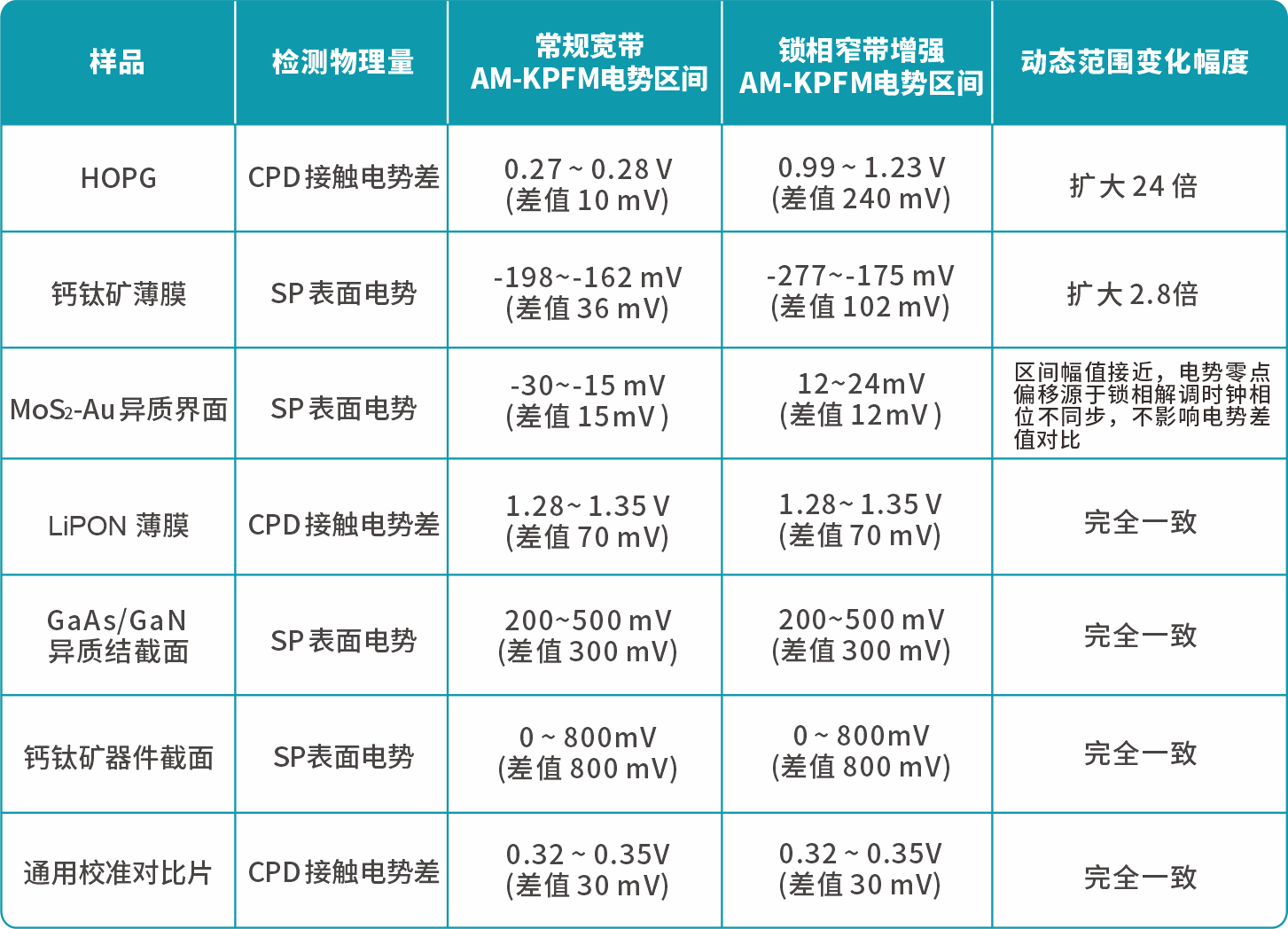

表2 常规宽带解调模式与锁相窄带解调模式电势动态范围对比

数据解读：

1.HOPG、钙钛矿多晶薄膜是锁相窄带解调增益最显著的两类样品，常规模式下被噪声完全掩盖的微弱电势信号可完整还原；

2. MoS₂-Au异质结两组模式电势差值幅值接近，电势数值正负偏移仅改变信号零点，锁相模式核心优势为大幅压低图像噪声基底，异质界面视觉对比度显著提升；

3. LiPON固态电解质、半导体异质结截面、完整光伏器件、硅基校准片自身层间电势差可达百mV量级，信号幅值远高于设备固有噪声；锁相模式无法拓宽电势动态范围，仅优化图像洁净度、收窄层间电势过渡区间，提升界面边缘锐利度。

分样品实测案例对照

案例1

HOPG高定向热解石墨：电势对比度提升24倍

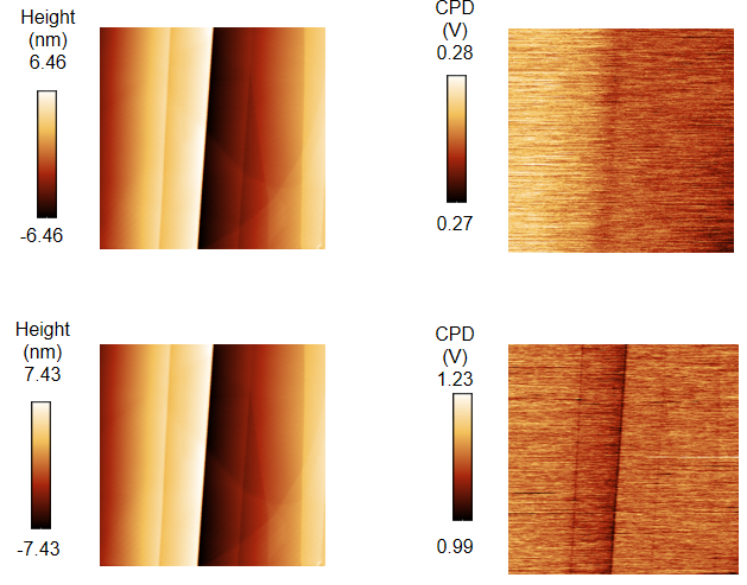

HOPG原子层堆叠台阶间本征电势差仅10mV，属于典型超弱电学信号体系；常规宽带解调模式下背景噪声幅值与有效信号相当，真实层状电学结构会被噪声完全覆盖。图1右上为常规宽带AM-KPFM采集CPD图，右下为锁相窄带增强AM-KPFM采集CPD图。

图1 HOPG表面CPD接触电势对照，右上：常规宽带AM-KPFM，右下：锁相窄带增强AM-KPFM｜测试狗锁相AFM采集

常规宽带解调模式下，图像整体均匀无分层特征，石墨层状台阶完全不可分辨；锁相模式压缩带外噪声后，表观起伏仅10mV（实为噪声），锁相后真实CPD差异（约240 mV）得以呈现，原子堆叠台阶清晰显现，成像对比度提升24倍。该结果证明：当有效信号幅值低于噪声基底时，常规宽带AM-KPFM无法采集样品真实电学信息。

案例2

钙钛矿多晶薄膜：电势动态范围拓宽2.8倍

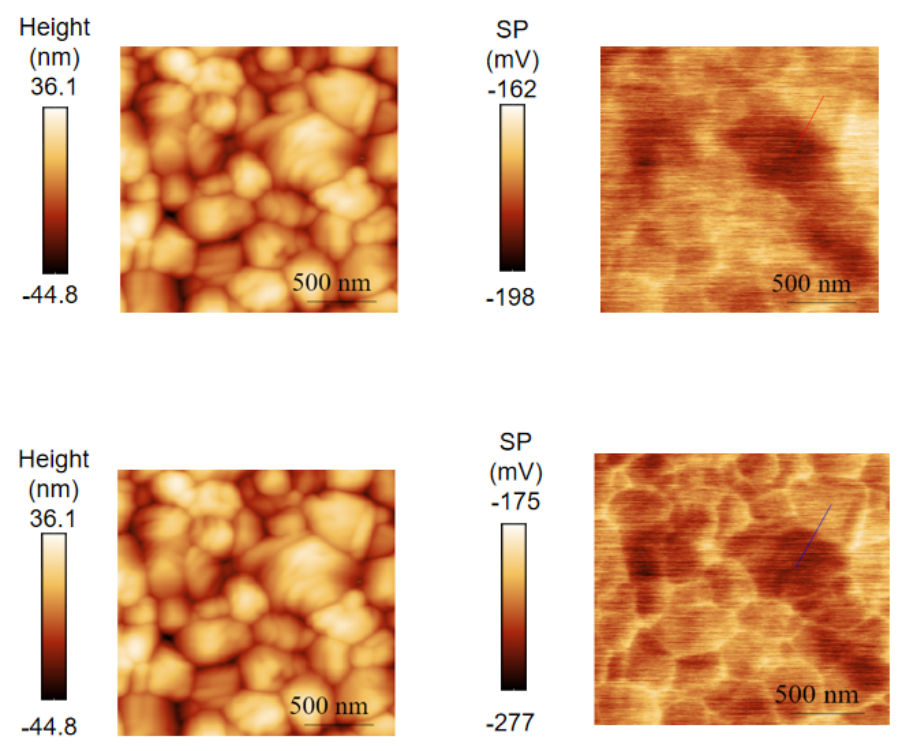

钙钛矿太阳能电池性能由晶粒、晶界间载流子输运行为决定，晶界电势梯度仅数十毫伏。图2右上为常规宽带AM-KPFM采集SP电势图，右下为锁相窄带增强AM-KPFM采集SP电势图，统一标尺500nm。

图2 钙钛矿薄膜晶粒微区SP电势对照，右上：常规宽带AM-KPFM，右下：锁相窄带增强AM-KPFM，标尺500nm｜测试狗锁相AFM采集

常规模式仅能捕捉36mV的压缩电势区间，晶界微弱电势差被噪声抹平；锁相模式完整还原102mV真实电势范围，晶粒内部与晶界的电势边界清晰，可直接用于电池载流子复合、器件失效机理分析。

案例3

MoS₂-Au二维异质界面：界面分辨能力质变

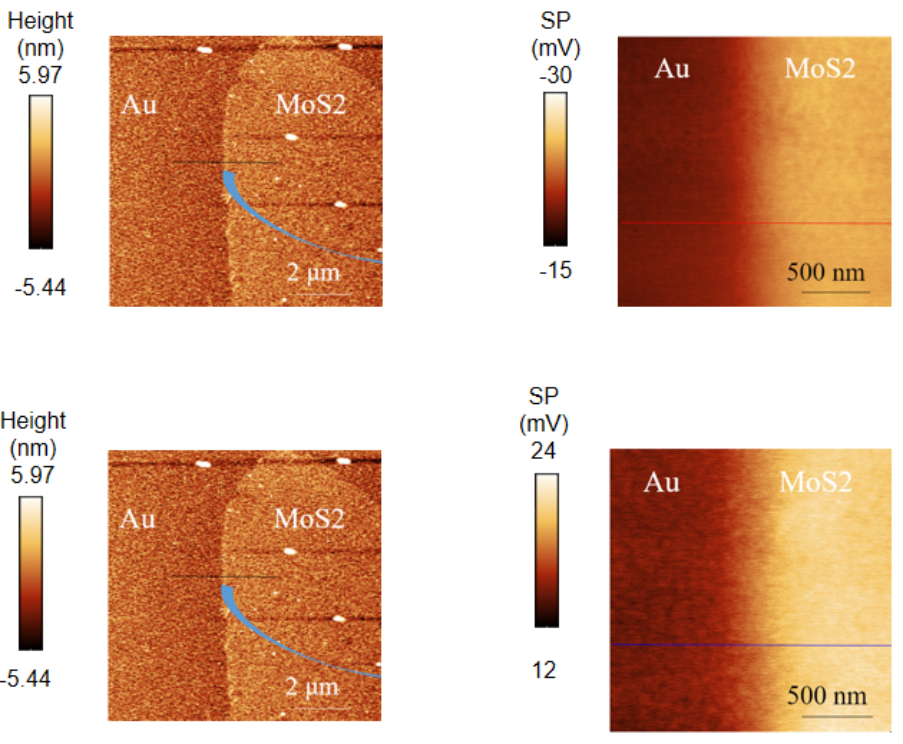

二维半导体MoS₂与金属Au的功函数差值仅10~50mV，恰好落在常规KPFM噪声区间。左图为样品Height形貌全貌（标尺2μm），右图为同一区域放大SP电势成像（标尺500nm）。

图3 MoS₂-Au异质界面对照，左：Height形貌图（标尺2 μm），右：SP表面电势放大图（标尺500nm）｜测试狗锁相AFM采集

常规模式下Au与MoS₂电势信号相互融合，无清晰材料分界；锁相模式虽电势差值幅值接近常规模式，但噪声基底显著降低，MoS₂与Au的接触边界完整显现，可精准开展二维异质结能带对齐表征。

案例4

LiPON固态电解质：同等量程下噪声全面抑制

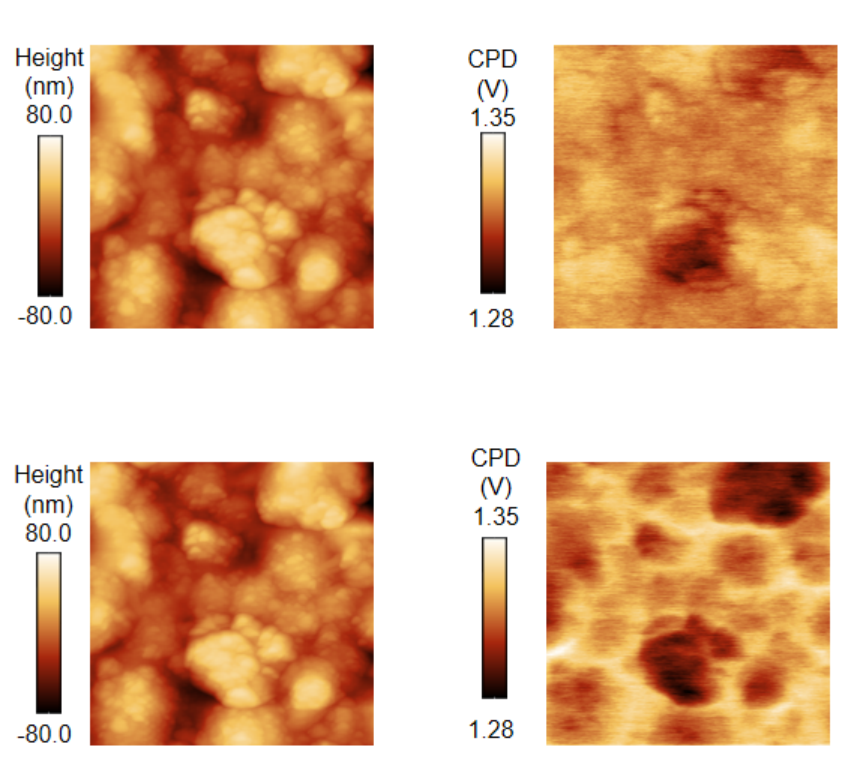

LiPON为高阻抗无机固态电解质，常规、锁相模式电势总差值均为70mV，但图像洁净度差距明显。图4右上为常规宽带AM-KPFM采集CPD图，右下为锁相窄带增强AM-KPFM采集CPD图。

图4 LiPON薄膜CPD电势对照，右上：常规宽带AM-KPFM，右下：锁相窄带增强AM-KPFM｜测试狗锁相AFM采集

常规模式图像布满随机电子噪声，薄膜颗粒、微小缺陷被掩盖；锁相窄带滤波消除高阻样品本征噪声，成像基底平整。同时KPFM无需构建导电回路，是绝缘、高阻材料电学表征的最优方案。

案例5

GaAs/GaN半导体异质结横截面：界面锐利度提升

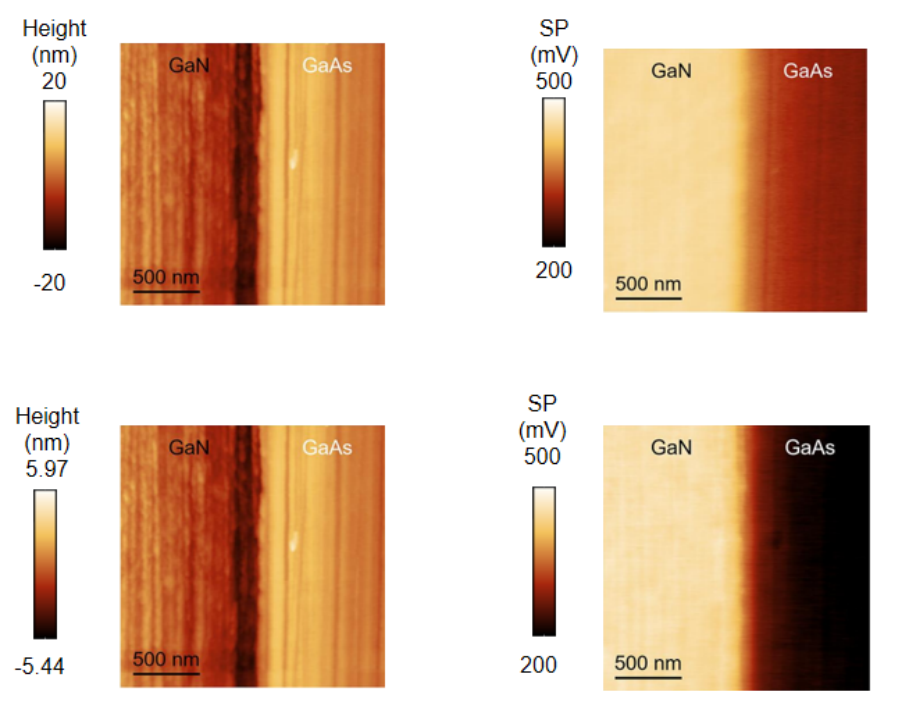

多层半导体截面各功能层厚度仅百纳米，层间电势突变是能带分析核心依据，两种模式电势区间均为300mV。右上为常规宽带AM-KPFM电势图，右下为锁相窄带增强AM-KPFM电势图，标尺500nm。

图5 GaN/GaAs异质结截面SP电势对照，右上：常规宽带AM-KPFM，右下：锁相窄带增强AM-KPFM，标尺500nm｜测试狗锁相AFM采集

常规模式层间电势过渡平缓，薄层结构无法区分；锁相模式收窄界面过渡区间，每一层半导体边界锐利清晰，适配光电器件、半导体激光器截面研究。

案例6

钙钛矿光伏器件横截面：额外获取相位介电通道

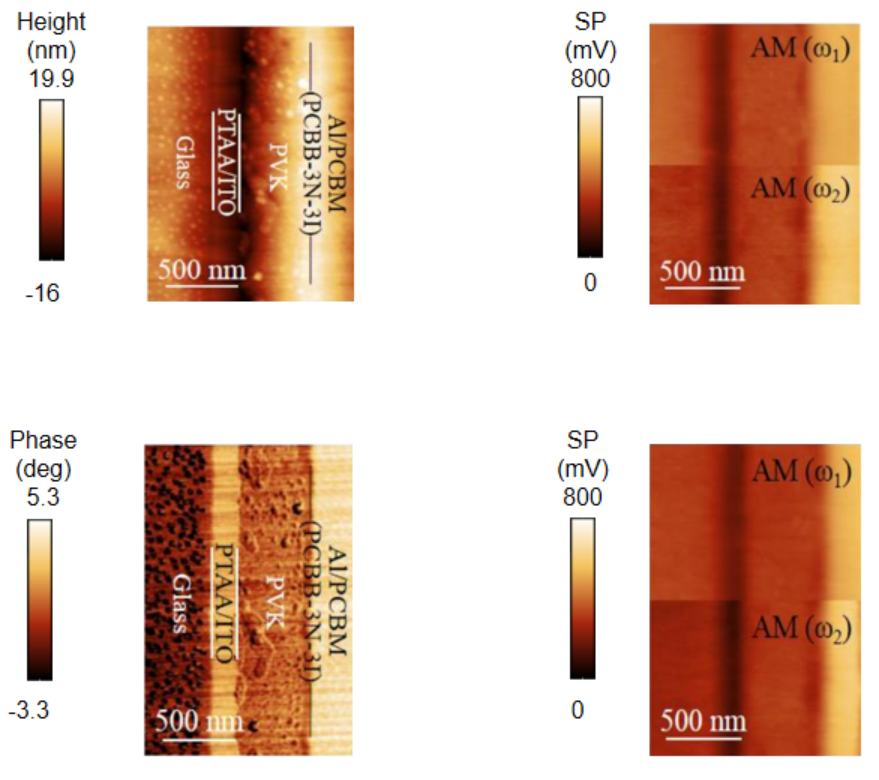

完整光伏器件包含多层功能薄膜，左图为器件截面分层形貌，右图上半区为常规宽带AM-KPFM电势成像、下半区为锁相窄带增强AM-KPFM电势+相位双通道成像，统一标尺500nm。

图6 钙钛矿光伏器件横截面表征对照，左：器件分层形貌，右上：常规宽带AM-KPFM电势图、右下：锁相窄带增强AM-KPFM电势+相位双通道图，标尺500nm｜测试狗锁相AFM采集

两种模式电势总区间均为800mV，锁相模式除优化界面清晰度外，额外输出相位通道信号；相位数值由材料介电常数、针尖电容、表面束缚电荷、形貌起伏等多重因素耦合调制，可辅助区分不同薄膜介电物性，补充单一电势成像无法获取的材料物性信息。

信噪比（SNR）定量测算

信噪比计算公式：信噪比=电势动态范围/图像平整区域噪声均方根σ。仅弱信号样品具备显著对比价值，测算数据见表3。噪声均方根σ取自图像无台阶、无缺陷平整区域，排除样品结构信号干扰，为统计估算值。

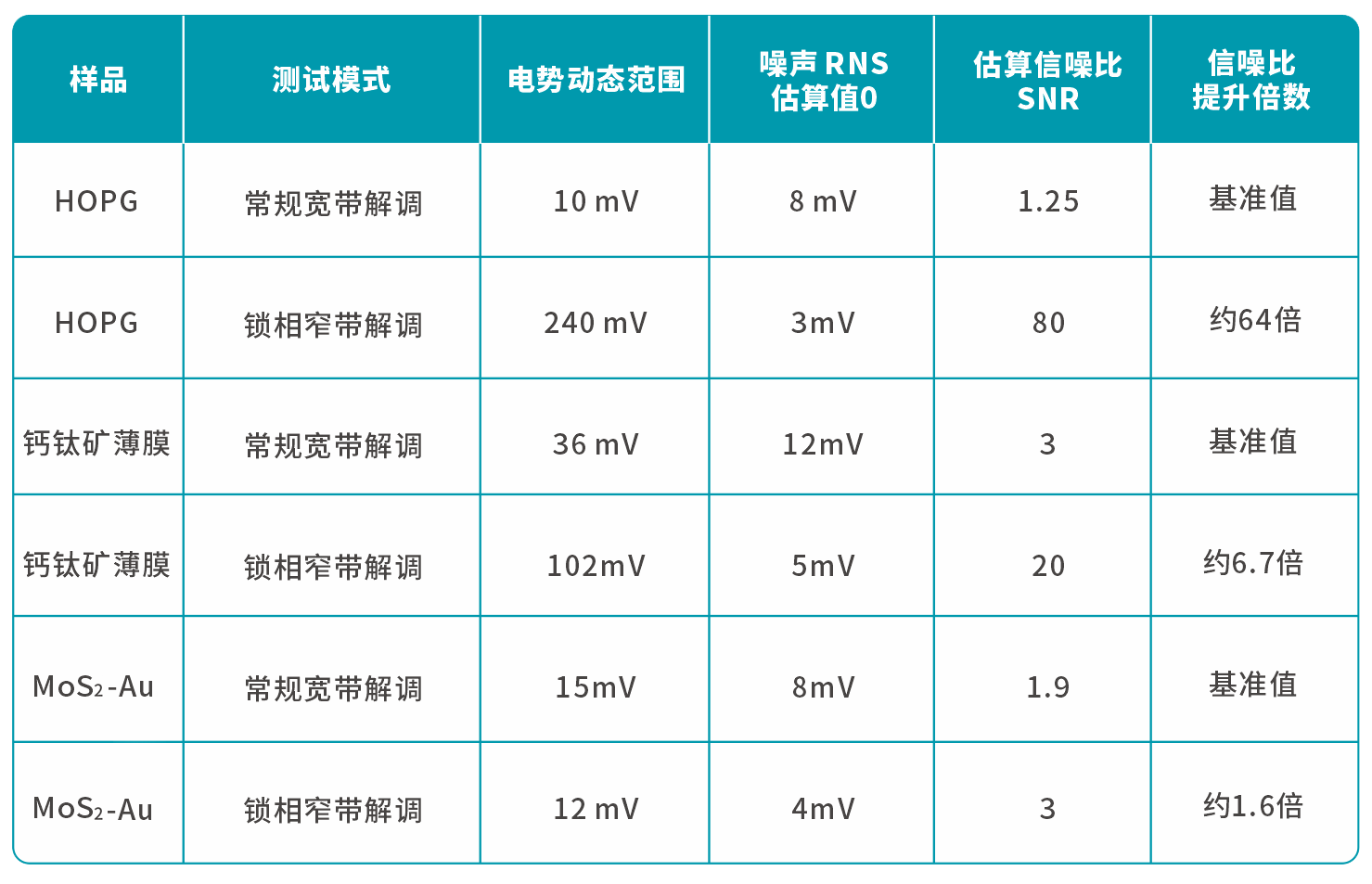

表3 弱信号样品信噪比提升量化结果

补充说明：LiPON、半导体截面、完整器件、校准片电势信号幅值远高于噪声，信噪比无明显提升，仅视觉噪声降低，未列入量化表格。

规律总结：样品本征电势差值越小，锁相技术信噪比增益越高；当原始SNR＜5时，成像区分度大幅提升。

不同样品锁相成像增益规律

锁相模式提升效果显著的样品

共同特征：层间/界面电势差＜50mV，原始信噪比低于5，有效信号与噪声幅值接近：

1. HOPG层状晶体：信噪比提升64倍，原子层台阶仅锁相模式可观测；

2. 钙钛矿多晶薄膜：动态范围拓宽2.8倍，晶界微弱电势梯度完整还原；

3. MoS₂-金属异质界面：噪声压制后界面边界清晰，解决常规模式界面融合问题。

锁相模式提升幅度有限的样品

LiPON固态电解质、GaAs/GaN异质结、钙钛矿完整器件、通用校准片层间电势差＞200 mV，常规模式可获取完整电势分布，锁相模式优化仅体现在三点：

1. 压制随机电子噪声，成像基底更平整；

2. 收窄层间电势过渡区，薄层界面辨识度提升；

3. 同步输出相位通道，补充薄膜介电特性信息。

补充：本文未测试云母、单晶硅等标准平整晶体，结合文献规律，此类超低对比度样品锁相增益与HOPG接近。

实验结论与选型参考

结合7组对照定量、定性数据，可依据样品电势信号强度选择测试模式，选型标准见表4。

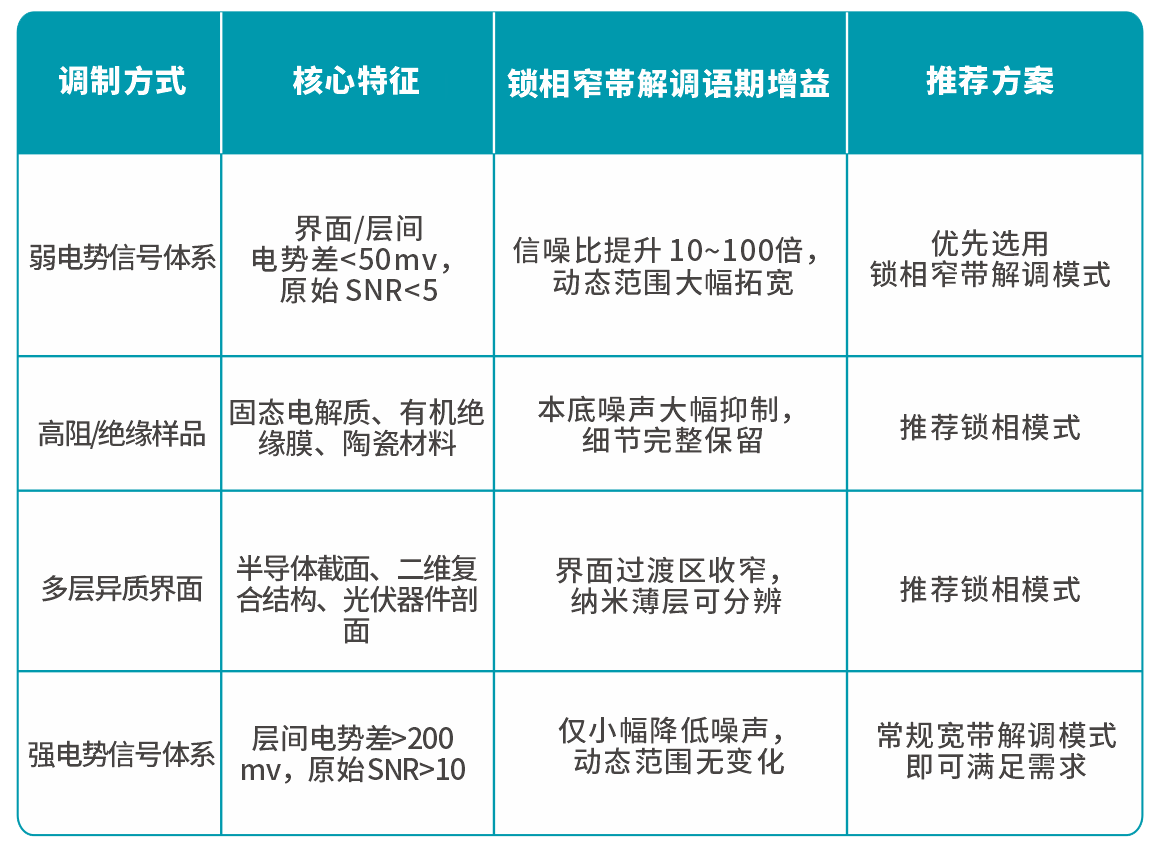

表4 KPFM测试模式选型判定标准

锁相窄带解调拓展适用场景：长时间慢扫描积分采集、毫伏级低频电势高精度定量测试、需要同步采集电势+相位双通道物性数据的实验，均优先采用锁相增强AFM系统。

锁相窄带解调技术局限性：窄带滤波需要更长信号积分时间，同等扫描分辨率下成像速率显著降低；大面积、快速筛查成像场景更适配常规宽带解调KPFM。
