球差电镜和EBSD在多孔材料结构和性能关系研究中的应用

来源：时间：2025-07-14 14:49:43 浏览：245次

球差电镜和EBSD在多孔材料结构和性能关系研究中的应用

球差电镜和EBSD技术结合在多孔材料的结构和性能关系研究中具有重要应用价值，能够从微观尺度揭示材料的结构特征，进而理解其对宏观性能的影响。

球差电镜在多孔材料研究中的应用

球差电镜（aberration-corrected electron microscopy）是一种能够实现亚原子分辨率成像的技术。利用球差电镜，可以清晰地观察多孔材料的晶体结构、缺陷、孔隙形态及分布等细节。

高分辨成像: 球差电镜能够提供高分辨率图像，揭示多孔材料中孔洞周围的原子结构信息，这对于理解材料的形成机制和性能调控至关重要。
缺陷分析: 通过球差电镜，可以观察多孔材料中的各种缺陷，如位错、晶界和杂质等。这些缺陷对材料的力学、电学和化学性能有显著影响。
元素分析: 结合能量色散X射线光谱（EDS）等技术，球差电镜还可以进行元素分析，确定多孔材料中不同元素的分布情况。这对于研究材料的组成和结构关系具有重要意义。

EBSD在多孔材料研究中的应用

电子背散射衍射（EBSD）是一种用于分析材料晶体学信息的扫描电子显微镜（SEM）技术。EBSD能够提供多孔材料的晶体取向、晶界特征和织构分布等信息。

晶体取向分析: EBSD可以确定多孔材料中每个晶粒的晶体取向，从而了解材料的整体织构。织构对材料的各向异性性能有重要影响。
晶界特征分析: EBSD能够分析多孔材料中晶界的类型和分布，如小角度晶界、大角度晶界和孪晶界等。不同类型的晶界对材料的性能有不同的影响。
相鉴定: EBSD可以用于鉴定多孔材料中的不同物相，确定它们的分布和比例。这对于研究多相材料的性能至关重要。

球差电镜与EBSD结合的应用

球差电镜和EBSD结合使用，可以对多孔材料的结构和性能关系进行更全面的研究。球差电镜提供高分辨率的局部结构信息，而EBSD提供宏观的晶体学信息。

综合结构表征: 结合球差电镜和EBSD，可以从原子尺度到微米尺度对多孔材料的结构进行表征，获得更全面的结构信息。
性能关联: 通过将球差电镜和EBSD的结构信息与多孔材料的宏观性能（如力学性能、电学性能和催化性能）进行关联，可以深入理解结构对性能的影响机制。
材料设计: 基于对结构-性能关系的理解，可以设计出具有特定性能的多孔材料。例如，通过控制晶粒尺寸、晶体取向和晶界特征，可以提高材料的强度、导电性和催化活性。

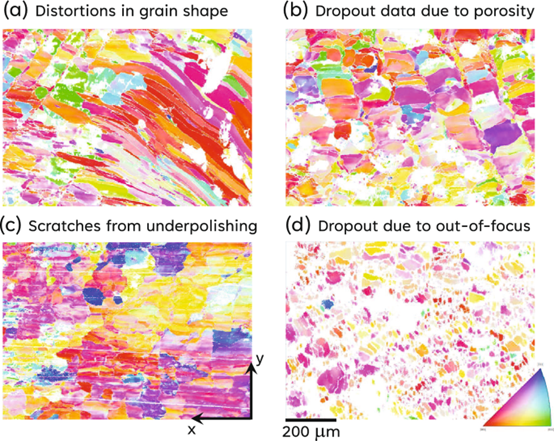

Defects in material microstructure

EBSD技术已经广泛应用于材料科学领域，为研究晶体材料的微观结构提供了重要的手段。通过EBSD，可以获得晶粒尺寸、晶体取向、晶界特征等信息，从而深入了解材料的性能。EBSD在金属材料、陶瓷材料、地质材料等领域都有广泛的应用。例如，在金属材料中，EBSD可以用于研究晶粒的变形和再结晶过程；在陶瓷材料中，EBSD可以用于分析晶界结构；在地质材料中，EBSD可以用于研究岩石的变形机制。

球差电镜和EBSD技术的结合为多孔材料的研究提供了强有力的工具。通过这些技术，可以深入理解多孔材料的结构和性能关系，从而为材料设计和应用提供指导。
