XRD检测的核心依据：布拉格定律

来源：时间：2026-06-05 17:03:46 浏览：594次

XRD检测的核心依据：布拉格定律

晶体材料的宏观性能由微观晶体结构决定，晶格排布、晶粒大小、晶面间距等微观参数是材料科研的核心研究对象。X 射线衍射技术凭借无损检测、精度高、操作便捷的优势，成为材料微观结构表征的主流手段。XRD 检测的本质是 X 射线与晶体周期性晶格结构的相互作用，而无序非晶体材料无法产生规则衍射峰，其核心原因是不满足布拉格衍射条件。

在 XRD 图谱解析、衍射峰标定、晶体参数计算的全流程中，所有数据处理逻辑均依托布拉格定律展开。脱离该定律，XRD 衍射信号仅为无意义的光谱数据，无法转化为晶体结构信息。因此，布拉格定律是连接 X 射线衍射实验现象与晶体微观结构的核心桥梁，深入探究其理论内涵与应用规则，对精准开展 XRD 检测、规避实验误差、提升数据可靠性具有重要科研价值。

一、布拉格定律的理论推导与核心内涵

物理推导过程

晶体内部原子呈周期性规则点阵排布，可将平行原子层简化为一系列等间距的平行晶面，晶面之间的垂直距离为晶面间距（d）。当单色 X 射线以入射角θ入射至晶体表面时，X 射线会在不同原子晶面发生弹性散射，散射波频率、波长与入射波保持一致。

不同晶面产生的散射波存在光程差，光程差的大小直接决定散射波的叠加效果。取相邻两个平行晶面的散射波进行分析，入射 X 射线穿透上层晶面、折射至下层晶面并散射返回，其额外传播的光程为2dsinθ。根据波的干涉原理，只有当光程差为 X 射线波长的整数倍时，散射波会发生相长干涉，形成可检测的衍射强峰；若光程差不满足该条件，散射波相互抵消，无有效衍射信号。

核心物理内涵

布拉格定律的本质是晶体 X 射线相长干涉的临界条件，精准揭示了 X 射线衍射的产生机制。常规非晶体材料原子排布无序，无固定晶面间距与周期性结构，无法形成稳定的光程差干涉条件，因此无特征衍射峰，这也是 XRD 区分晶体与非晶体材料的核心理论依据。

同时，该定律明确了 XRD 衍射信号的唯一性：每种晶体材料的晶面间距d为固定值，在恒定 X 射线波长下，特定衍射角对应唯一的晶面结构，这是 XRD 物相定性分析的根本原理。

二、布拉格定律的适用条件与衍射规律

严格适用条件

布拉格定律并非适用于所有 X 射线散射场景，其精准应用需满足三大核心条件，也是 XRD 实验的基础规范：第一，入射光源为单色平行 X 射线，波长固定无杂散射线，避免多波长信号干扰干涉效果；第二，衍射样品为周期性晶体结构，原子排布规则，存在固定平行晶面与稳定晶面间距；第三，X 射线散射为弹性散射，散射过程无能量损失，波长与入射光完全一致，保证干涉相位稳定。

关键衍射规律

基于布拉格公式可推导两大核心衍射规律，直接指导 XRD 图谱解析：一是衍射角与晶面间距负相关。在 X 射线波长恒定的前提下，晶面间距越小，对应的衍射角越大；反之，大间距晶面对应小角度衍射峰，该规律是衍射峰位置标定的核心依据。二是衍射级数制约衍射信号强度。低级次衍射（n=1）衍射强度最高、峰形最稳定，是 XRD 检测的主要分析对象；高级次衍射（n≥2）信号强度衰减明显，易受噪声干扰，一般仅作为辅助标定依据。

此外，由sinθ=nλ/2d≤1可推导最大衍射角度限制，即只有满足d≥nλ/2的晶面才能产生衍射信号，微小晶面间距的晶面无有效衍射峰，解释了 XRD 图谱衍射峰数量有限的实验现象。

四、布拉格定律在 XRD 检测中的核心应用

物相定性分析

物相定性是 XRD 检测最基础的应用，核心逻辑完全依托布拉格定律。不同晶体物相的晶格参数、晶面组合存在固有差异，对应的特征晶面间距d值独一无二。

实验中通过 XRD 图谱读取各衍射峰的衍射角θ，代入布拉格公式计算对应晶面间距，将计算结果与标准 PDF 卡片数据库比对，通过特征d值匹配即可精准判定样品物相，区分单质、化合物、混合相等不同物相组成，广泛应用于材料成分鉴定、杂质分析等研究。

晶体微观参数定量计算

基于布拉格定律的衍生公式，可实现多项晶体微观参数的精准定量计算。当材料发生晶格畸变、应力应变时，晶面间距d会发生微小偏移，直接导致衍射角偏移。通过检测衍射峰位移，结合定律公式可计算晶格畸变率与残余应力。

同时，结合谢乐公式与布拉格衍射数据，可精准计算晶粒尺寸，实现晶体微观形貌的定量表征。所有 XRD 定量参数的计算，均以布拉格定律的衍射数据为原始基准，数据精度直接决定后续分析结果的可靠性。

实验误差控制依据

布拉格定律为 XRD 实验误差分析提供了核心准则。实验中样品偏移、光源不平行、样品择优取向等问题，会改变实际衍射角与有效晶面间距，导致衍射峰偏移、宽化、强度异常。

基于定律参数的耦合关系，可针对性校准实验参数：固定光源波长、平整样品表面、调整入射角度，保证衍射条件贴合布拉格干涉要求，最大限度降低实验系统误差，提升检测数据的重复性与准确性。

上一篇：材料微观力学性能表征之纳米压痕技术

下一篇：化学吸附仪基础原理与常用表征手段

2025-02-21

热重分析（TG-DTG）曲线的几种解析方法

2023-12-26

一文详解扫描电子显微镜(SEM)的工作原理及应用技术

2023-10-08

一文详细介绍he染色的基本原理、实验步骤及注意事项

2023-11-23

接触角测试（CA）的原理、样品制备要求及实际应用

2023-11-16

‌细胞热迁移分析技术cetsa的具体原理和实验流程

2024-11-29

项目推荐/Project

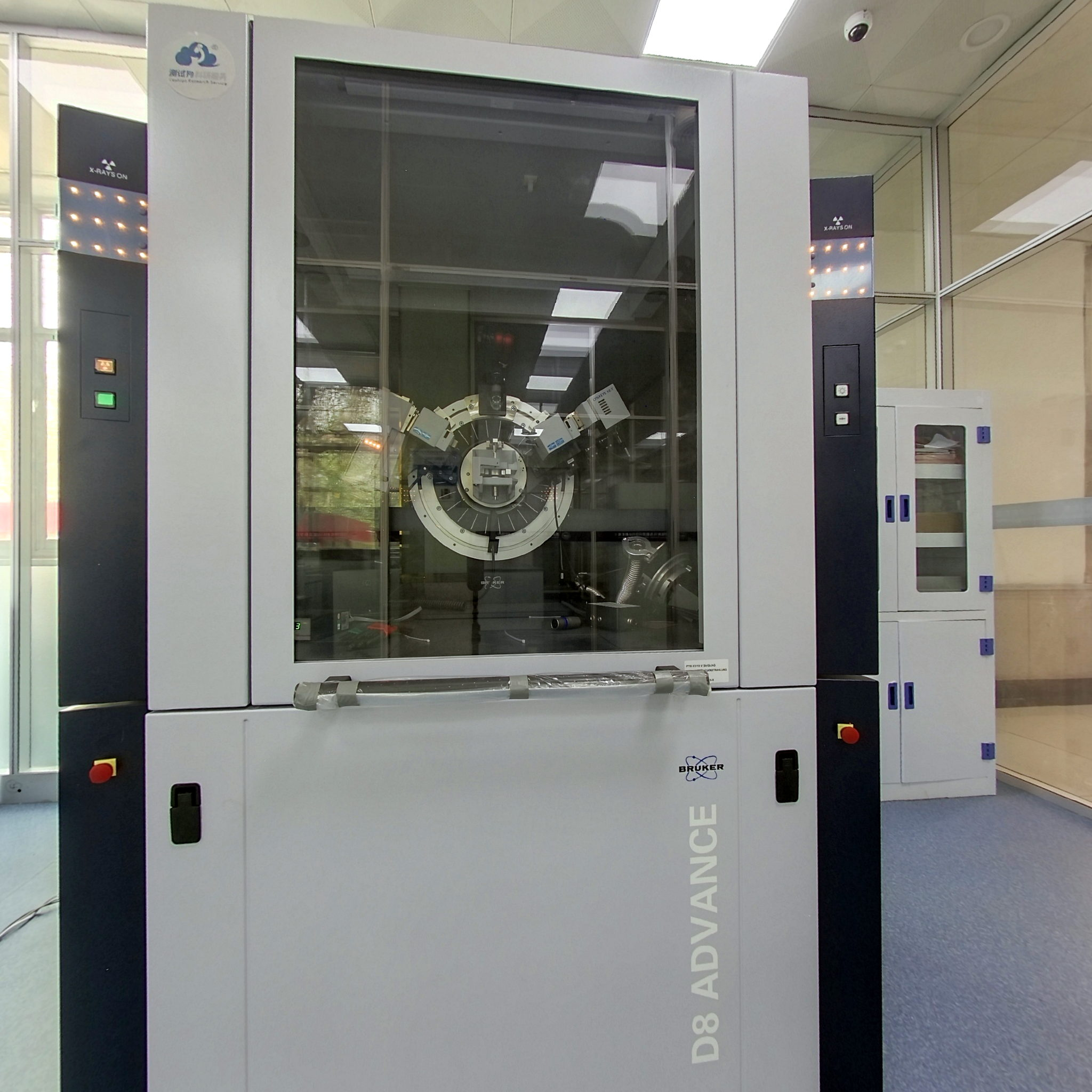

X射线衍射仪（XRD）
