原子力显微镜剖析金属材料表面磨损机理

来源：时间：2026-06-08 15:55:26 浏览：456次

原子力显微镜剖析金属材料表面磨损机理

金属材料作为工业装备、精密器械、交通设备的核心基础材料，在往复摩擦、高速冲击、介质腐蚀等复杂工况下，表面磨损是导致构件失效、设备寿命衰减、运维成本攀升的核心诱因。传统磨损研究多依托宏观摩擦磨损试验机获取磨损率、摩擦系数等平均参数，仅能表征材料整体磨损规律，无法捕捉微米、纳米级的表面微观损伤行为。

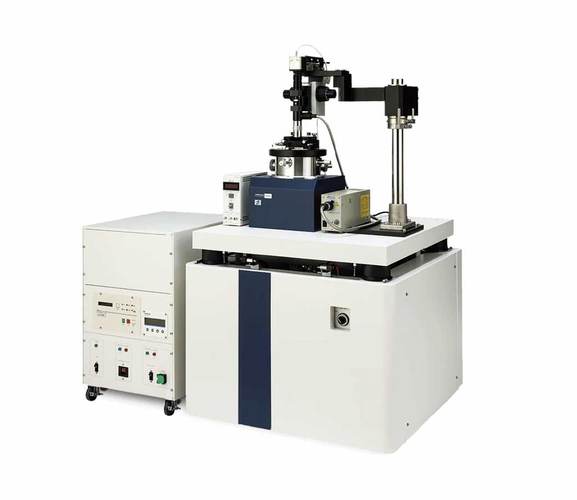

而原子力显微镜（AFM） 凭借超高分辨率、无损伤检测、适配多工况测试的核心优势，突破了传统检测设备的观测局限，可精准解析金属表面纳米级形貌演变、微观粗糙度变化、晶格畸变及微区力学特性，成为当下深度剖析金属材料表面磨损机理、优化耐磨材料设计的核心表征手段。

一、传统磨损检测技术的局限性

工业与科研领域常规的金属磨损检测手段，普遍存在 “宏观精准、微观缺失” 的短板。扫描电子显微镜（SEM）虽可观测磨损表面微观形貌，但仅能提供二维平面图像，无法量化表面三维粗糙度、微区凸起与凹陷深度，且高能电子束易对软质金属表面造成二次损伤。

磨损失重法、轮廓仪检测等常规方式，仅能统计宏观磨损量与整体轮廓变化，完全无法捕捉磨损初期的纳米级微裂纹萌生、表层塑性变形等前置损伤行为。而金属材料的磨损失效，本质是从纳米、微米级微观缺陷逐步演化、扩展，最终形成宏观剥落、磨粒磨损的过程，微观初始损伤的缺失分析，会导致磨损机理研究存在极大偏差。

相较于传统技术，AFM可在大气、液体、真空多环境下，对金属磨损表面实现纳米级三维形貌重构，同时同步检测微区硬度、粘附力、摩擦力等力学参数，实现 “形貌 + 力学” 的一体化表征，精准填补了金属微观磨损机理研究的技术空白。

二、AFM技术优势

AFM的核心工作原理是通过微悬臂探针与金属样品表面的微弱原子力相互作用，扫描获取样品表面三维信息，相较于其他表征技术，适配金属磨损研究的优势极为突出。

首先，超高空间分辨率是其核心优势。AFM横向分辨率可达纳米级，纵向分辨率可达亚纳米级，能够精准捕捉金属磨损初期的微小划痕、晶格滑移带、纳米凹坑等传统设备无法观测的微观损伤结构，完整还原磨损全过程的微观演变规律。

其次，实现多参数一体化表征。除三维形貌成像外，AFM的相位成像、力谱模式、摩擦力成像模式，可同步检测磨损区域的微区刚度、粘附特性、摩擦阻力及残余应力分布，直接关联金属表面微观结构与磨损力学行为，从本质上解释磨损产生的内在机制。

最后，无损多工况测试适配性极强。AFM无需对金属样品进行导电喷金处理，可直接检测碳钢、铝合金、钛合金、硬质合金等各类金属材料，同时可模拟常温、高温、潮湿、腐蚀介质等工况，最大程度还原实际服役环境下的金属磨损行为。

三、典型磨损机理剖析

依托AFM高精度表征能力，可将金属材料的磨损失效拆解为磨粒磨损、粘着磨损、疲劳磨损、氧化磨损四类核心微观机制，各类机理的微观特征与演化规律均可通过AFM精准识别。

（一）磨粒磨损微观机理

磨粒磨损是金属工况中最普遍的磨损形式，由外界硬质颗粒、金属自身脱落磨屑与材料表面摩擦挤压导致。通过AFM三维扫描图像可清晰观测到，磨粒磨损后的金属表面存在大量定向连续纳米划痕、挤压凹坑与塑性堆积层。

硬质颗粒在金属表面往复划擦时，会迫使表层金属发生塑性剪切变形，形成沟槽状损伤，同时沟槽两侧会产生材料塑性堆积。AFM量化数据显示，磨损区域的表面粗糙度、峰谷差值显著提升，且划痕深度与磨粒硬度、摩擦载荷呈正相关。当微观划痕密集叠加、深度持续增加，表层金属会发生撕裂脱落，最终形成宏观磨粒磨损失效。

（二）粘着磨损微观机理

金属摩擦副在压力作用下，表面微观凸起会发生接触、挤压、冷焊粘合，往复相对运动中粘合点被剪切撕裂，形成粘着磨损。借助AFM相位成像模式可清晰区分，磨损表面存在明暗交替的粘着力差异区域，亮色区域为材料粘合撕裂后的塑性变形层，暗色区域为基底完整金属组织。

AFM力谱测试表明，粘着磨损区域的微区粘附力远高于原始表面，这是由于金属表层原子发生键合重构，产生材料转移现象。轻微粘着磨损仅形成纳米级点状剥离坑，重度粘着磨损会出现大面积材料转移、表层起皮，是精密金属构件卡死、失效的主要原因。

（三）疲劳磨损微观机理

金属材料长期承受往复交变摩擦载荷时，表层及次表层会产生周期性应力循环，诱发疲劳磨损。传统检测无法识别早期疲劳损伤，而AFM可提前捕捉到纳米级微裂纹萌生、晶格滑移与表层褶皱变形。

在交变载荷作用下，金属表层位错持续累积、滑移，形成微观塑性变形带，随着载荷循环次数增加，微变形带逐步扩展为纳米微裂纹。裂纹持续延伸、交汇后，表层金属会以片状、块状形式剥落，形成疲劳点蚀、剥落坑。AFM三维形貌可精准测量微裂纹的长度、深度与扩展密度，为疲劳磨损寿命预测提供核心数据。

（四）氧化磨损微观机理

大气工况下，金属摩擦过程中表层会快速生成氧化膜，氧化膜的生成、破损、再生循环构成氧化磨损。通过AFM形貌与力学表征可发现，金属磨损表面覆盖疏松多孔的纳米氧化层，其微区硬度、刚度远低于金属基底。

摩擦过程中，脆性氧化膜极易发生纳米级碎裂、脱落，脱落区域暴露的新鲜金属会再次快速氧化，反复循环下形成持续的材料损耗。AFM可清晰观测到氧化磨损的典型特征：表面均匀分布纳米级碎裂纹与细小剥落坑，磨损速率缓慢但持续稳定，是金属构件长期服役微量损耗的主要诱因。

四、应用价值

基于AFM对金属微观磨损机理的精准剖析，可针对性指导金属材料耐磨改性与工况优化。通过AFM量化不同工艺下金属磨损表面的微观形貌、粗糙度、力学特性差异，可精准评估热处理、表面涂层、合金改性等工艺的耐磨强化效果。

同时，依托AFM捕捉的早期微观损伤特征，可建立微观结构 - 磨损性能关联模型，预判金属材料的服役失效趋势，提前优化设备运行载荷、摩擦速度、润滑条件，从源头抑制微观磨损缺陷的萌生与扩展，大幅提升金属构件的服役寿命与设备运行稳定性。
