小科普：原子力显微镜三种常用工作模式原理

来源：时间：2026-06-09 14:49:04 浏览：436次

小科普：原子力显微镜三种常用工作模式原理

在微观科学飞速发展的今天，原子力显微镜成为材料科学、生物医学、纳米技术领域表征微观形貌与力学性能的核心设备。相较于光学显微镜、扫描电镜，AFM 无需样品导电、可在大气、液体、常温常压环境下工作，能够实现纳米级甚至原子级分辨率成像，适配固体、柔性生物样品、薄膜材料等各类检测对象。

AFM 的核心工作逻辑十分简单：依靠微悬臂探针与样品表面的微弱相互作用力，反馈样品表面的形貌、硬度、粘附力等信息。根据探针与样品的接触状态、作用力类型的差异，行业内最常用的三种工作模式为接触模式、轻敲模式、非接触模式。三种模式适配场景、成像原理、优缺点差异显著，也是科研实验中必须精准区分的基础技术。

一、接触模式（Contact Mode）

接触模式是 AFM 最基础、最早开发的工作模式，核心特征为探针针尖全程与样品表面直接紧密接触。

工作原理层面，设备驱动微悬臂探针缓慢靠近样品表面，当针尖与样品距离达到纳米级尺度时，原子间的范德华斥力会使柔性微悬臂发生微小的弹性形变。激光发射器发射激光聚焦于微悬臂顶端，反射至光电探测器，将悬臂的形变位移信号转化为电信号。扫描过程中，控制系统通过反馈调节高度，始终保持悬臂形变恒定，最终通过高度信号重构样品表面三维形貌。

该模式的优势十分突出：成像速度快、信号稳定性强、分辨率极高，是硬质固体样品表面形貌检测的首选模式，适用于金属、半导体、陶瓷、硬质薄膜等刚性材料的微观表征。

但该模式存在明显短板。针尖与样品持续接触会产生横向摩擦力、剪切力，容易划伤柔性、脆性样品，如高分子薄膜、生物细胞、超薄纳米材料，同时易造成针尖磨损，影响成像精度，因此极少用于软性样品检测。

二、轻敲模式（Tapping Mode）

轻敲模式是目前科研领域应用最广泛、通用性最强的 AFM 工作模式，完美弥补了接触模式的缺陷，适配绝大多数常规样品。

其核心原理区别于静态接触模式：微悬臂探针以自身固有共振频率做高频垂直振动，振动幅度恒定。探针扫描样品时，每一个振动周期仅在最低点瞬时轻触样品表面，不会持续贴合样品。针尖与样品接触瞬间，表面原子作用力会抑制悬臂振动、改变振动幅度。设备反馈系统实时捕捉振动幅度的变化，调节探针高度，维持振幅恒定，进而还原样品表面形貌与力学信息。

由于针尖仅瞬时接触样品，扫描过程中几乎不存在横向剪切力，最大程度避免了样品损伤和针尖磨损。这也是该模式适配柔性样品的核心原因，可安全检测生物大分子、细胞、凝胶、高分子柔性材料等易损样品。

同时，轻敲模式可以同步采集相位信号，通过相位差异区分样品表面不同材质、硬度、粘附力的组分，实现形貌与物性的同步表征。唯一的不足是成像速度略慢于接触模式，对设备振动稳定性要求更高。

三、非接触模式（Non-Contact Mode）

非接触模式是三种模式中最温和的检测方式，核心特点为针尖始终悬浮于样品表面上方，无任何物理接触。

工作原理为：微悬臂探针以共振频率小幅振动，针尖与样品表面保持几纳米至十几纳米的间距，全程不触碰样品。此时针尖与样品之间存在微弱的长程范德华吸引力、静电力，会改变微悬臂的振动频率与振幅。仪器通过检测振动参数的微小偏移，经反馈系统调节探针间距，实现样品表面形貌成像。

该模式零接触、零作用力、零样品损伤，是超软、超精密、易破损样品的专属检测模式，尤其适用于超薄二维材料、单分子膜、脆弱生物样品、微纳涂层的表征。

但该模式的局限性也最为明显。首先，其依赖长程微弱作用力成像，信号强度低、抗干扰能力差，无法在液体环境中使用，仅适用于大气环境；其次，成像分辨率略低于前两种模式，成像速度最慢，不适合大面积、快速批量检测；同时无法获取样品的力学性能参数，仅能完成基础形貌成像。

三种工作模式核心对比与选用原则

综合三种模式的原理与特性，可明确清晰的实验选用逻辑：

1. 硬质刚性样品、追求快速高分辨形貌成像，优先选用接触模式；

2. 常规样品、柔性样品、需要同步检测形貌与力学性能、兼顾成像质量与样品保护，首选轻敲模式；

3. 超脆弱、超精密微纳样品，仅需无损形貌表征，选用非接触模式。

原子力显微镜（AFM）三种核心工作模式，本质是通过调控探针与样品的相互作用形式，适配不同样品的检测需求。接触模式的刚性接触、轻敲模式的瞬时触碰、非接触模式的无接触悬浮，形成了从高速高分辨到极致无损的完整成像体系。

熟练掌握三种模式的核心原理与适配场景，是精准开展纳米表征实验、规避实验误差、避免样品损坏的基础。在实际科研工作中，根据样品硬度、脆性、检测环境和实验需求灵活选用模式，才能最大化发挥原子力显微镜的表征价值，获取精准、可靠的微观实验数据。

上一篇：样品制备避坑：固体核磁制样实用小技巧

下一篇：UPS技术：材料能带结构的精准检测方法

2025-02-21

热重分析（TG-DTG）曲线的几种解析方法

2023-12-26

一文详解扫描电子显微镜(SEM)的工作原理及应用技术

2023-10-08

一文详细介绍he染色的基本原理、实验步骤及注意事项

2023-11-23

接触角测试（CA）的原理、样品制备要求及实际应用

2023-11-16

‌细胞热迁移分析技术cetsa的具体原理和实验流程

2024-11-29

项目推荐/Project

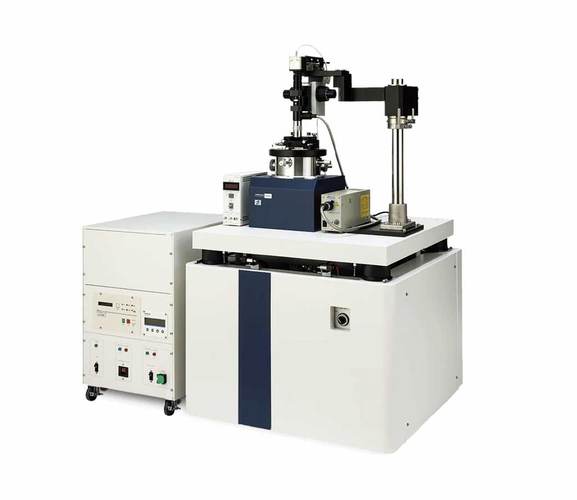

原子力显微镜（AFM）
