测试狗“表征铁三角”方案攻克水系锌电池表征困局-测试狗·科研服务

Document

当前位置：文库百科 › 文章详情

测试狗“表征铁三角”方案攻克水系锌电池表征困局

来源：时间：2026-06-24 16:54:14 浏览：244次

水系锌离子电池（AZIBs）凭借极高的本征安全性、极低的成本及高的金属锌负极理论比容量（820 mAh g⁻¹），成为后锂电时代极具产业化前景的储能明星。然而，锌负极通往产业化的道路却面临两座大山：

不可控的枝晶生长与伴随水分解的析氢/腐蚀副反应，这常导致库伦效率骤降与电池短路失效。

作为科研人，你可能常经历这样的绝望：几个月的长循环图投给顶刊，却因“缺乏原位演变证据”或“成分深度剖析不足，无法支撑机理”被审稿人拒稿。事实证明，仅靠静态SEM或基础充放电曲线已无法打动顶刊审稿人。在2024-2026年的发文语境下，构建“宏观电化学+原位动态形貌+深度界面成分”的多维闭环表征已是标配底线。但遗憾的是，大量研究仍受限于——

►实验室设备精度不足：无法精准提取腐蚀电流、交换电流密度等热力学参数；

►原位表征门槛高：缺乏专业设备，自制原位池漏液、极化严重，数据可信度低；

►界面分析条件苛刻：水系锌负极遇氧即氧化，常规XPS只能测到“表面垃圾”，真实SEI信息被掩埋。

本文将整合先进表征技术与理论模拟手段，

深度拆解这套“表征铁三角”。

水系锌负极的“双重死穴”

水系锌负极的本质困境，源于其热力学与动力学的双重矛盾。

动力学障碍：枝晶的“尖端效应”与二维扩散

锌离子在水系电解液中面临极高的脱溶剂化能垒。在充电沉积时，受二维表面扩散受限的影响，界面离子浓度急剧消耗引发浓差极化。由于“尖端效应”，锌离子极易在电极微观突起处优先形核，随后以树枝状生长，最终刺穿隔膜引发短路。

动力学障碍：枝晶与扩散

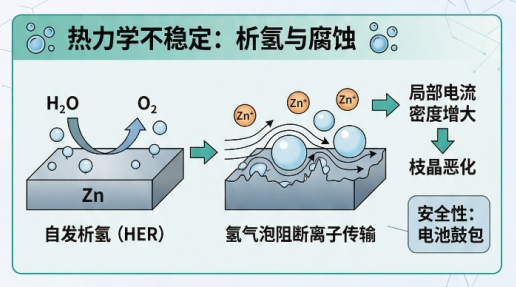

热力学不稳定：析氢与腐蚀

金属锌的标准还原电位（-0.76 V vs. SHE）远低于水分解电位，使得水在锌表面的还原成为自发过程。析氢不仅严重消耗电解液、拉低库伦效率，其产生的绝缘氢气泡还会阻断离子传输，迫使锌在气泡周围以更高局部电流密度沉积，进一步恶化枝晶生长。

致命副产物：ZHS与死锌

伴随析氢反应，界面H⁺被大量消耗导致局部pH攀升。研究显示，当pH>5.47时，过剩的OH⁻会迅速与Zn²⁺和SO₄²⁻结合，生成庞大的绝缘副产物Zn₄SO₄(OH)₆·xH₂O（ZHS），消耗大量锌离子并作为物理屏障阻碍锌离子均匀流动，缩短电池寿命。

常规表征的三大陷阱

常规方法之所以频频“翻车”，根源在于忽视水系锌电表征的极端敏感性。

陷阱一：Tafel极化数据严重失真。

水系多孔电极中欧姆压降影响极大。未开启实时IR补偿或扫速过快，会让系统处于瞬态，浓差极化彻底掩盖真实的电荷转移反应。扫描区间过宽、扫速过快，画出的Tafel曲线严重弯曲，找不到对数线性区，强行拟合的腐蚀电流误差高达数倍。

陷阱二：原位显微镜变成了“看气泡大会”

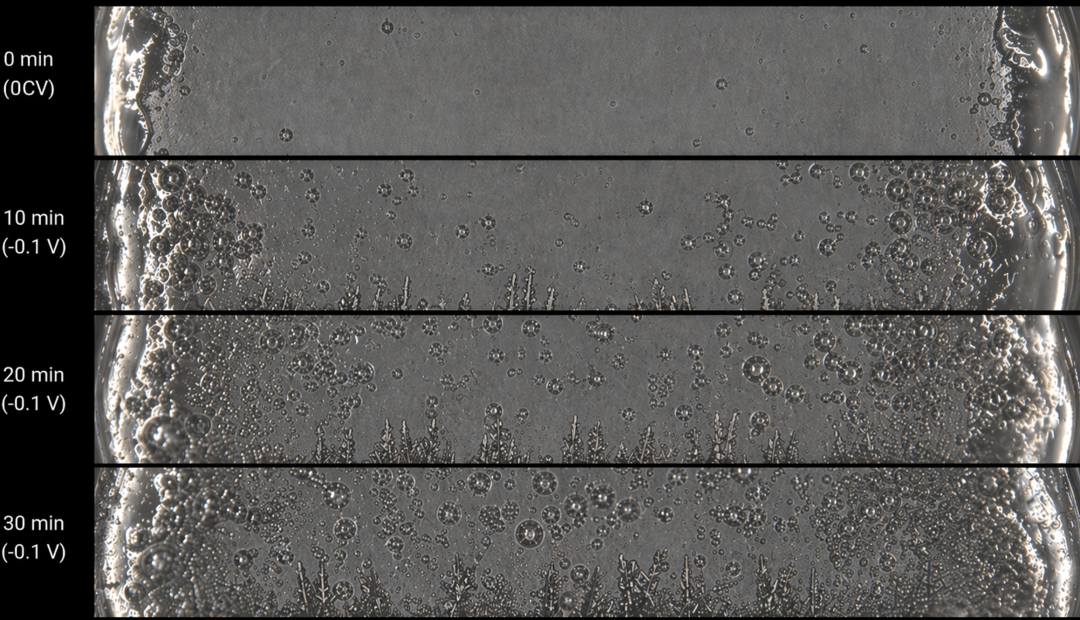

用简陋的自制夹具测试，电解液漏液腐蚀，巨大氢气泡常把视野完全遮挡，甚至因电极膨胀导致画面失焦模糊。核心病因是自制原位池电场分布不均导致的“边缘效应”——极大极化诱发了假性气泡和异常枝晶。

陷阱三：XPS测不到真实内层SEI（“见光死”与“遇氧死”）

XPS的探测深度仅5-10 nm，这意味着它看到的信息全部来自样品最表层-30。将极片用塑封袋装好拿去测XPS，结果全是空气碳污染和氧化的ZnO，辛辛苦苦构建的关键元素特征峰完全扫不出。缺乏惰性气氛转移舱无缝保护，且未进行Ar⁺深度刻蚀，测出的只是表面氧化垃圾，根本触及不到脆弱的真实SEI膜机理。

测试GO“表征铁三角”精准破局

测试GO针对水系电池研发中的关键科学问题，整合先进表征技术与理论模拟手段，为科研工作者提供从材料本征性质到界面动态行为的全链条分析服务，构建的“表征铁三角”精准对应顶刊审稿的三重标准。

角一：高精度宏观电化学——量化“好用”

顶刊作者极其擅长利用基础电化学精确量化副反应速率。测试GO提供附带精密硬件IR补偿的Tafel极化曲线、LSV测试及超低频EIS阻抗解析。

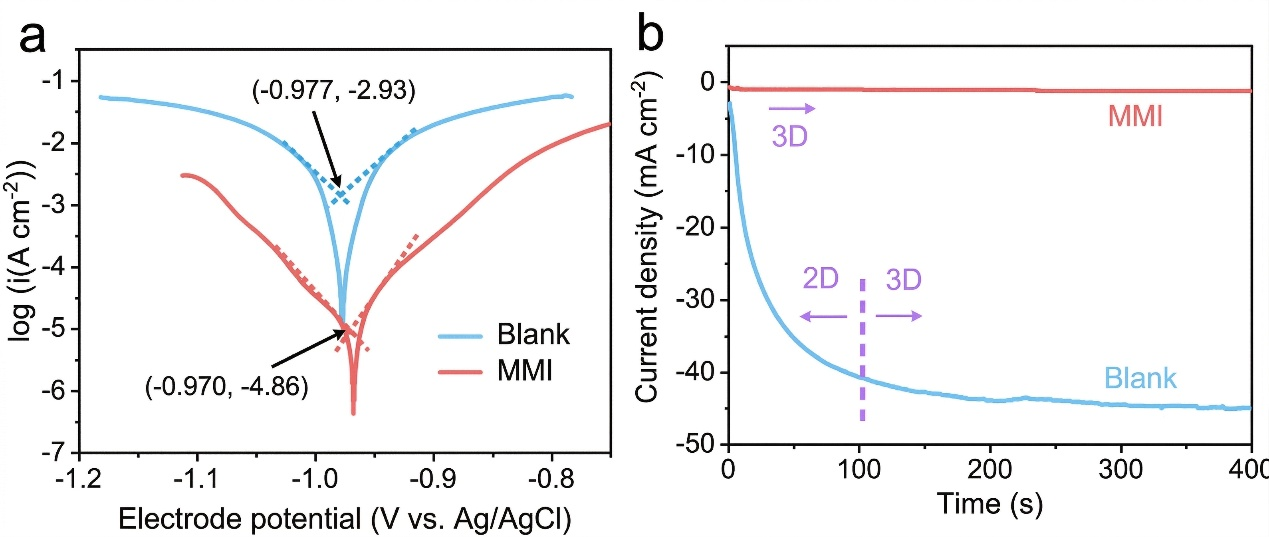

MMI添加剂电解液和普通电解液的（a）塔菲尔曲线及（b）计时电流图

技术配置：

·配备具备实时IR补偿功能的高精度电化学工作站（PARSTAT 4000A/Bio-Logic VSP系列）；

·三电极体系精确搭建，参比电极严格校准；

·极化曲线扫描速率严格控制在≤1 mV/s，确保准稳态测量；

·扫描范围严格限定在稳定电位±250 mV以内，保证Tafel直线区的线性关系。

数据呈现：

通过Tafel直线外推法获取腐蚀电流密度（i_corr）和腐蚀电位（E_corr），对比空白组与优化组的降幅数量级。顶刊证明，优质添加剂可使腐蚀电流从1170 μA cm⁻²断崖式降至13.6 μA cm⁻²——近两个数量级的降幅让防腐性能毋庸置疑。

角二：无损原位形貌监测——眼见为实

拆电池洗极片拍出的静态SEM已无法代表真实工作状态。测试GO提供原位光学显微镜与原位XRD电池测试，让材料数据“活”起来。

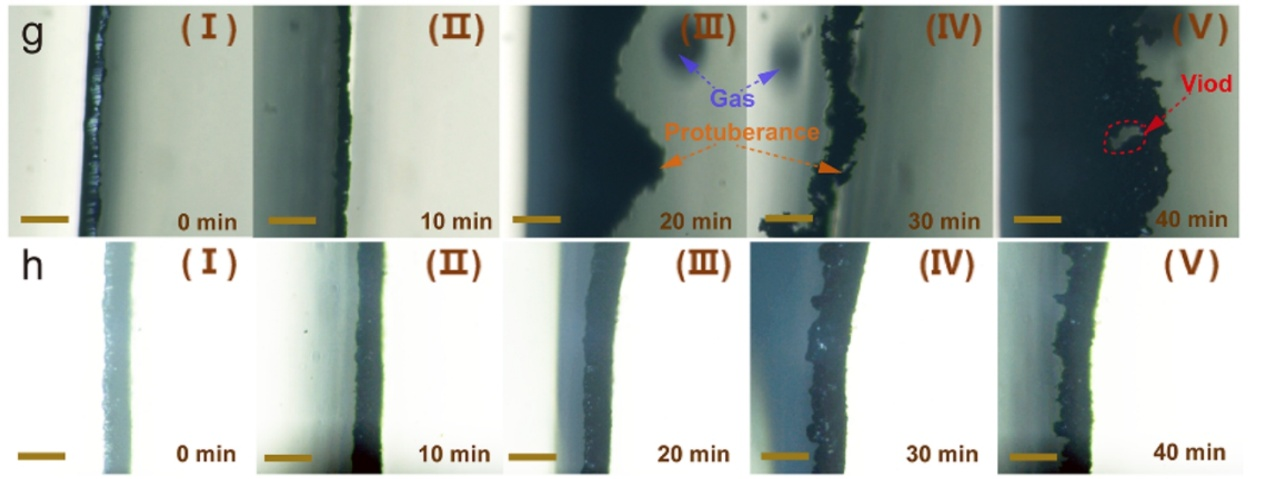

普通电极和离子筛改性锌电极在锌沉积剥离过程中的原位照片

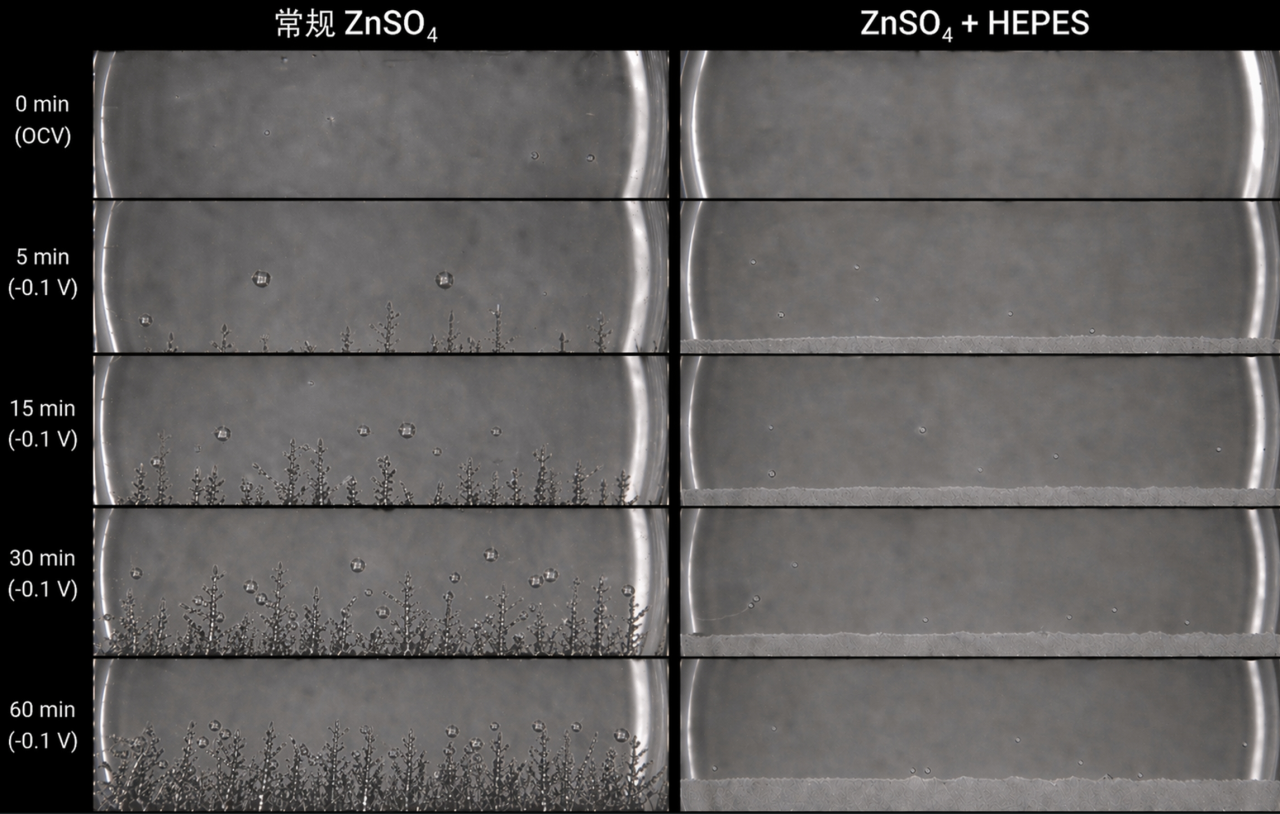

原位光学显微镜（In-situ OM）：告别漏液和极化严重的自制夹具，配备专业级原位光学观测系统，可实现原位沉积/剥离/产气监测。电场分布极均匀，从根源上消除“边缘效应”与假性气泡。结合自动对焦系统，实时录制大电流下的超清锌沉积动态视频，让数据跃然纸上。

原位XRD（Operando XRD）：通过同步追踪充放电过程中电极材料的晶体结构变化，精确识别相变过程、晶格参数演变及微观应力分布。特别适用于追踪ZHS副产物的形成与转化、Zn(002)晶面择优取向的实时监测。

角三：精细化界面分析——揭示深层SEI

常规表面XPS只能探测极浅表层的氧化杂质，无法反映真实构造。测试GO提供顶配XPS深度刻蚀与分峰拟合服务，精准攻克水系锌负极“遇氧死”痛点。

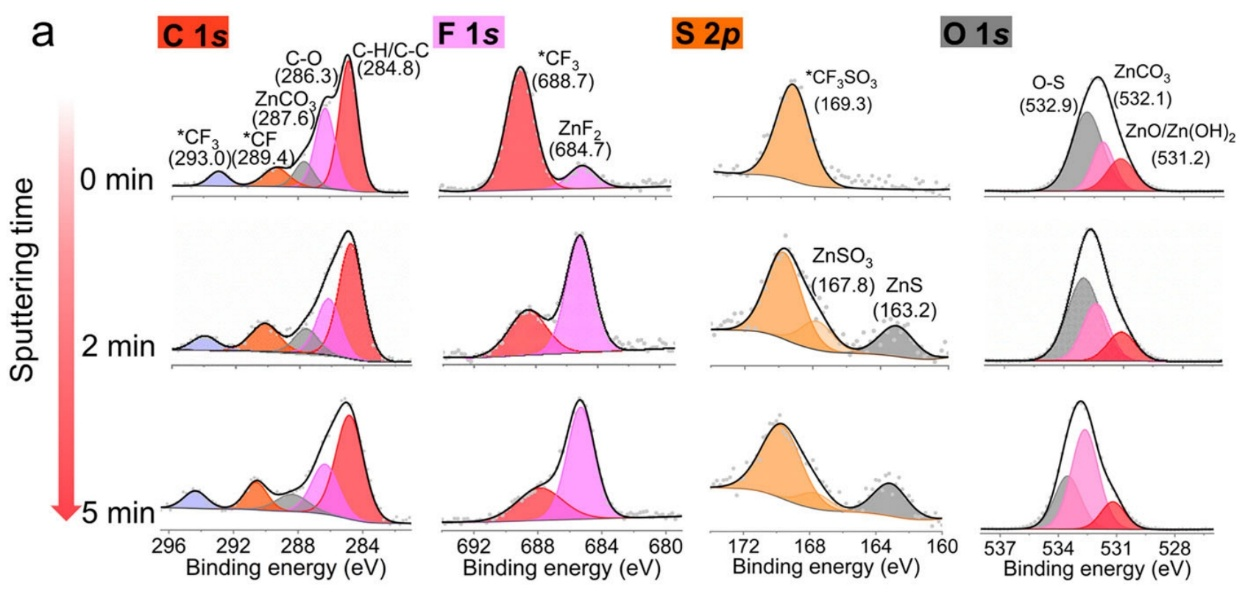

负极在不同溅射时间时的XPS谱图

技术保障：

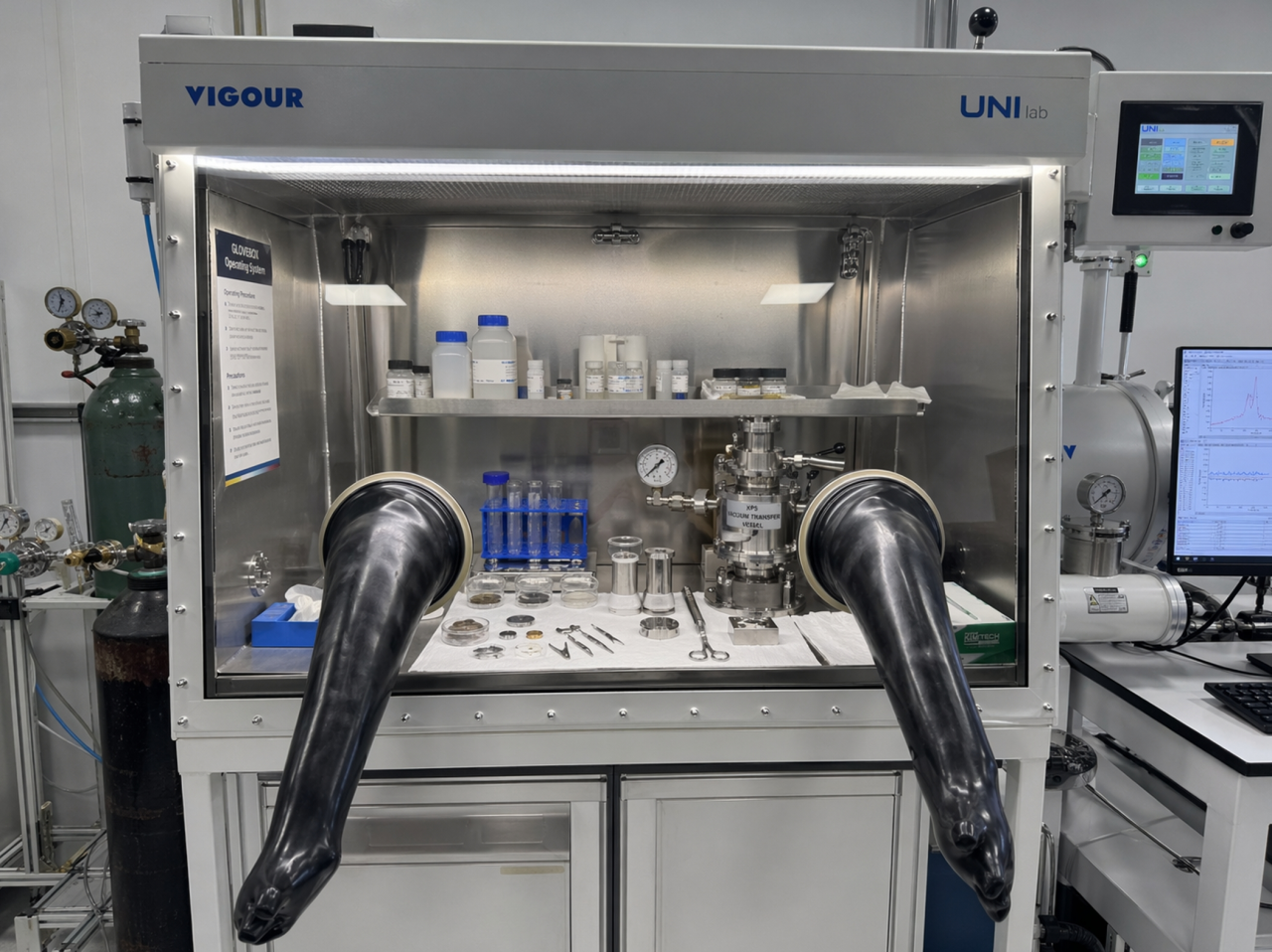

·全系标配惰性气氛转移舱，实现从手套箱到仪器的物理无缝对接。手套箱中拆解、清洗、封装，真空转移至XPS进样室全程隔绝空气与水分，消除表面氧化污染。

·配备双离子源刻蚀系统（Ar⁺单原子与Ar团簇GCIB可选）。常规SEI分析使用Ar⁺逐层剥离（Depth Profiling），获取元素浓度随深度变化的曲线；对有机组分丰富的SEI则切换至GCIB模式，Ar团簇（Ar_n⁺, n>1000）将能量分散至数千个原子上，每个原子分担能量极低（<10 eV），大幅降低刻蚀损伤和化学态破坏。

·专业分峰拟合与定量分析：针对水系锌电体系中Zn 2p、O 1s、F 1s、S 2p等关键特征峰进行精细分峰，识别Zn⁰、ZnO、ZnF₂、ZHS等物种的相对含量，结合深度剖析绘制三维成分分布图。

数据呈现：

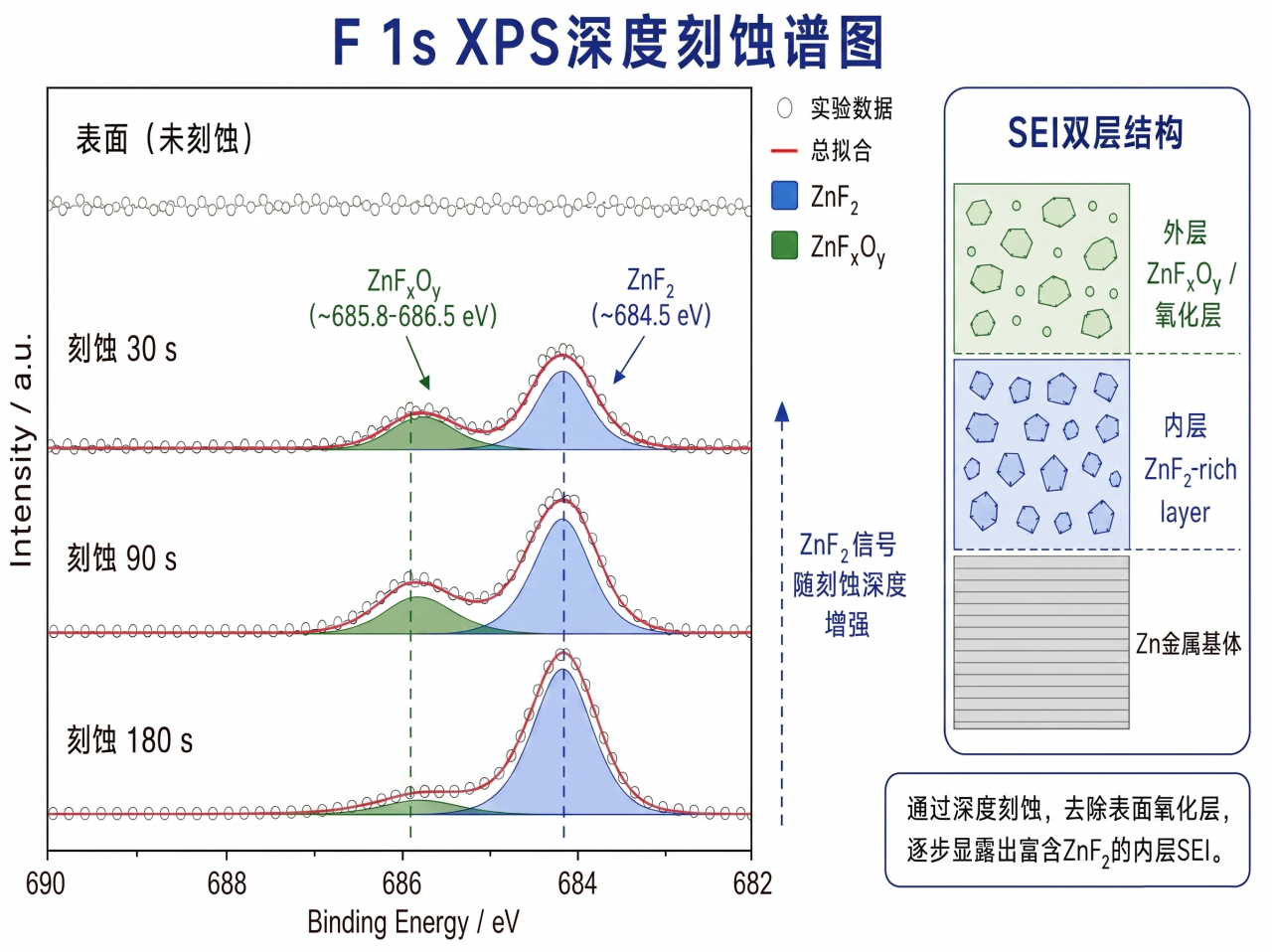

通过逐层打靶发现，SEI表层主导为柔性有机物，随着刻蚀深入，代表致密无机物（如ZnF₂、ZnS）的信号急剧增强。结合能偏移与梯度成分分布的演变，在原子层面揭示有机/无机异质双层SEI的深层阻水与均流机理。深度XPS刻蚀配合TOF-SIMS等联用技术，可深入解析复合界面的电化学演变，解析界面电化学性能与界面机械性能之间的耦合关系。

案例验证：顶刊级数据助力科研成果发表

案例A：原位OM揭示枝晶抑制机理

在近期一项电解液添加剂研究中，四川大学钱老师希望在顶刊发表其HEPES添加剂抑制锌枝晶生长的研究成果。客户原实验室使用自制原位池进行测试，但拍摄的画面存在严重气泡遮挡和边缘极化现象，数据无法用于发表。
