深能级瞬态谱：探测半导体缺陷的精密“显微镜”

来源：时间：2025-10-09 09:55:15 浏览：634次

深能级瞬态谱：探测半导体缺陷的精密“显微镜”

在半导体材料与器件的研究中，深能级缺陷如同隐藏在材料内部的“幽灵”，虽难以察觉，却对器件的性能和可靠性有着至关重要的影响。深能级瞬态谱（Deep Level Transient Spectroscopy, DLTS）技术正是这样一种能够精准捕捉这些“幽灵”的强大工具，它通过监测电容的微小瞬态变化来解析半导体中的深能级缺陷和界面态。

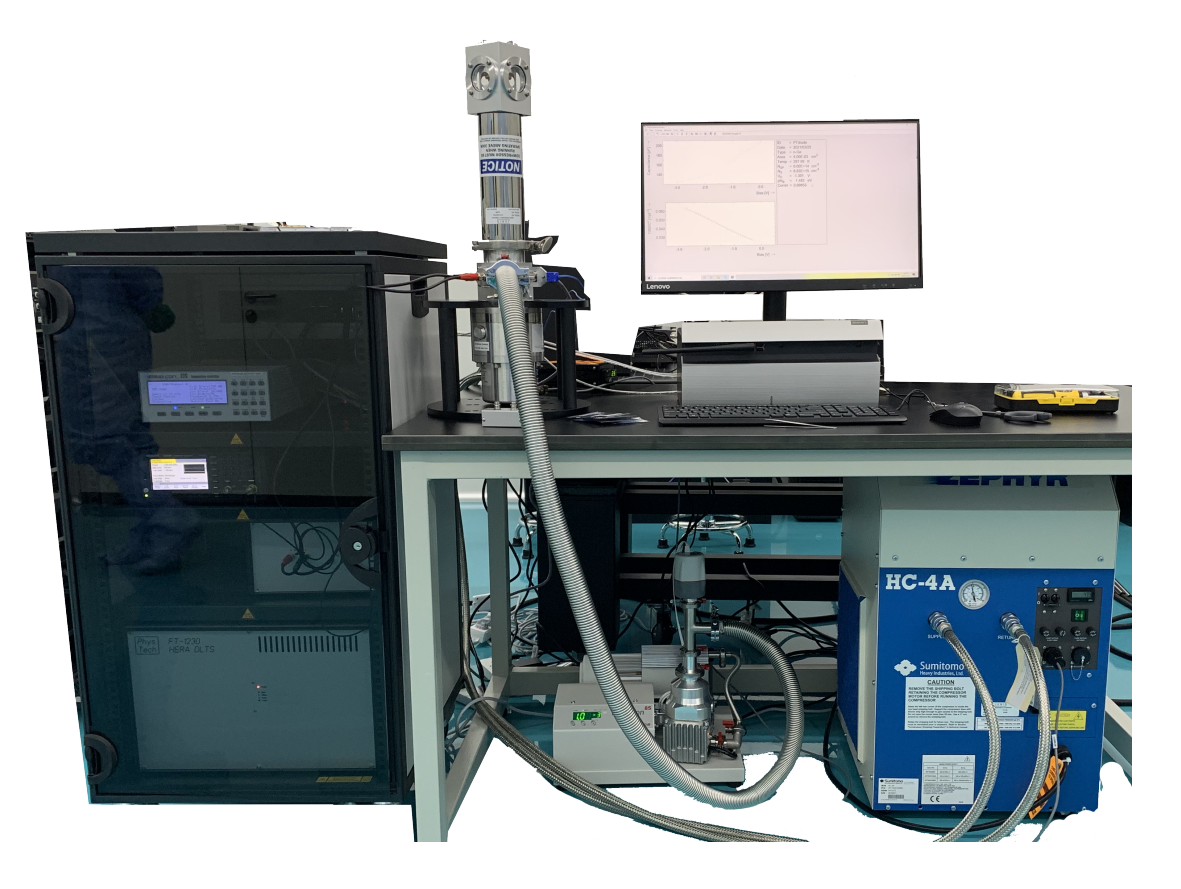

深能级瞬态谱DLTS

DLTS技术原理简介

深能级瞬态谱（DLTS）由Lang在1974年正式提出，是一种通过瞬态电容法检测半导体材料中微量杂质与缺陷的深能级及界面态分布的关键技术。其核心原理基于半导体结（如PN结、肖特基结）在偏置电压作用下产生的电容瞬变现象。基本的测试过程包括几个关键步骤：首先对半导体器件（如肖特基二极管或PN结）施加反向偏置电压，形成一个宽阔的耗尽区，耗尽区内的自由载流子被排除。随后，施加一个正向或零偏压脉冲，使得耗尽区暂时缩小，自由载流子注入并填充位于费米能级以下的深能级陷阱。当脉冲结束，偏压恢复反向时，被陷阱俘获的载流子通过热激发逐渐释放到导带或价带，这个过程遵循指数衰减规律，导致耗尽区的电容发生微小的瞬时变化（通常为fF级别）。通过高精度电容仪记录这种电容随时间的变化（C-t曲线），并通过温度扫描，就能获取表征深能级缺陷的DLTS谱。载流子的热发射速率与温度的关系由Arrhenius公式描述：eₙ = γσₙT²exp(-E/kT)，其中γ为材料常数，σ为俘获截面，E为陷阱激活能，k为玻尔兹曼常数，T为绝对温度。通过测量不同温度下的电容瞬变，绘制Arrhenius图，即可精确提取缺陷的能级和俘获截面等参数。 DLTS技术的一个重要特点是采用了“发射率窗”技术，通过设定不同的采样时间窗口，可以从电容瞬态中求出载流子的热发射率，使得不同的深能级中心在DLTS谱上于不同温度处呈现峰值，从而形成可解析的谱图。谱峰的高度对应于缺陷的浓度，而峰的正负则可用于区分多数载流子陷阱和少数载流子陷阱。

DLTS的科研应用场景

DLTS技术因其高灵敏度（可达10¹²-10¹⁵ cm⁻³）和定量分析能力，在半导体材料与器件的科研和工业领域获得了广泛应用。

1、宽禁带半导体器件缺陷分析

GaN和SiC等宽禁带半导体是制备高性能功率电子和射频器件的关键材料。DLTS被广泛用于分析这些材料中的缺陷及其对器件可靠性的影响。

在GaN HEMT器件中：DLTS可以揭示界面态密度与器件动态电阻退化之间的线性相关性，为钝化工艺的改进提供依据。例如，研究发现AlGaN势垒层中激活能为0.762eV的电子陷阱是栅极漏电的主要因素之一。对于肖特基型p-GaN栅HEMT，DLTS表征揭示了p-GaN层中的电子与空穴陷阱，为阈值电压漂移提供了微观载流子动力学解释。

在SiC器件中：DLTS可用于优化外延生长工艺。例如，通过DLTS检测将碳空位缺陷浓度降低至5×10¹² cm⁻³，使器件漏电流减少了40%。

2、辐射损伤与可靠性研究

DLTS非常适合于研究各种应力条件下器件性能的退化机制。

辐射损伤评估：DLTS可用于研究γ射线或电子辐照对双极型晶体管等器件造成的电离辐射损伤，通过对比有/无钝化层器件的DLTS谱，分析辐照诱导缺陷的生成和钝化层的保护机制。

高压应力下的缺陷演化：在高关态应力下，AlGaN势垒中的浅陷阱可能会向深能级转化，导致栅极漏电的不可逆退化，DLTS能够动态地分析这一过程。

3、工艺优化与界面态分析

DLTS是评估半导体工艺质量、优化材料生长和界面处理的有效手段。

界面态密度评估：采用恒定电容DLTS（CCDLTS）技术可以有效分离界面态和体缺陷的信号，准确评估介质/半导体界面（如SiNₓ/GaN、Al₂O₃/AlGaN）的态密度分布。研究表明，原位远程等离子体预处理（RPP）能够有效降低界面态密度。

外延层质量监控：在III-V族化合物半导体（如InPBi）中，DLTS温度扫描可以揭示深能级中心的活化能（如0.32eV）和浓度（如2.8×10¹⁴ cm⁻³），证实Bi掺杂引入的缺陷对材料光致发光特性的影响，从而指导外延生长参数的调整。

4、光伏材料与器件分析

DLTS技术在太阳能电池等光电器件的研究中也发挥着作用。

少子寿命分析：DLTS可用于光伏太阳能电池领域，分析影响少数载流子寿命和转化效率衰减的关键性杂质元素及其在晶格中的占位，帮助确定是何种掺杂元素以何种方式影响了少子寿命。

痕量杂质检测：对于电子级多晶硅等高纯材料，DLTS可用于检测痕量金属杂质（如Zn）的含量及其存在的形式（缺陷能级），弥补了ICP-MS等传统方法仅能提供元素含量而无法分析元素存在形式的不足，为控制产品质量提供了更深层次的信息。

5、新材料体系探索

随着新材料体系的不断涌现，DLTS的应用范围也在扩展。

新型半导体材料：DLTS同样适用于氧化镓（Ga₂O₃）等超宽禁带半导体，帮助研究者理解缺陷对其热稳定性和击穿特性的影响。

复杂体系解析：对于界面态与深能级耦合的复杂体系，先进的数值模拟方法（如全局Newton-Raphson迭代算法）可以通过建立含时Poisson方程、载流子连续性方程及缺陷占据几率方程的复合模型，实现ΔC信号的高精度分离，显著提升重叠峰的解析能力。

技术特点与未来发展

DLTS技术的主要优势在于其极高的检测灵敏度（可达到ppm级别）、能够进行定量分析（提供缺陷能级、浓度、俘获截面等参数）并且是非破坏性的测试方法。当然，它也有其局限性，例如要求样品必须具有结结构（如PN结、肖特基结），并且当多个缺陷能级靠得很近时，其信号可能会重叠，难以分辨。未来，DLTS技术的发展趋势包括：

设备智能化与集成化：现代的DLTS系统趋向于集成多种测量模式（如CCDLTS, DDLTS, ODLTS等），并配备智能化分析软件，自动提取缺陷参数，简化数据处理流程。例如索相科技的LT-8000集成了DLTS、DLCP（驱动电平电容分析）和TAS（热导纳谱）功能，提供了更全面的缺陷表征手段。

测量范围扩展：温度范围不断拓宽（如10K-800K），时间分辨率提高（最快可达微秒乃至纳秒量级），以捕捉更浅能级和更快速的瞬态过程。

与其他技术联用：DLTS与光致发光（PL）、电子顺磁共振（EPR）等技术形成互补。结合光激发的ODLTS技术则可用于高阻材料的研究。

总结：

深能级瞬态谱（DLTS）技术作为半导体缺陷表征领域的一项成熟而强大的工具，犹如一台精密的“显微镜”，让研究人员能够窥探半导体材料内部的微观缺陷世界。从传统的硅基器件到先进的宽禁带半导体，从基础材料研究到器件可靠性评估与工艺优化，DLTS都发挥着不可替代的作用。
