AFM锁相成像深度解析：从噪声本质到信噪比跃升，看锁相放大如何“化噪为信”

来源：时间：2026-07-23 14:09:32 浏览：562次

在原子力显微镜(AFM)纳米电学成像中，我们常常需要测量极其微弱的信号，比如毫伏级的表面电势差、飞安级的电流，这些信号常常淹没在各种噪声之中。锁相放大技术(Lock-in Amplifier)正是解决这一难题的核心利器。

测试狗科研服务结合自身锁相AFM平台的实测数据，从噪声来源、锁相原理、参数优化到实际成像效果，带来深度解析，看锁相放大如何实现“化噪为信”。

AFM成像中的噪声来源

在讨论锁相技术之前，我们必须先理解AFM系统中的噪声主要来自三个层面：

1

机械振动噪声

机械振动噪声源于环境中的建筑振动、声波、气流扰动等。这类噪声主要集中在低频段(0.1-100Hz)，典型表现为探针-样品间距的随机波动，在成像中体现为条带状伪影或整体图像抖动。

2

电子噪声

电子噪声是AFM电子学系统固有的，包括：

热噪声(Johnson-Nyquist噪声)：由电阻元件中电子热运动产生，其电压功率谱密度为 S_V=4k_B·T·R（k_B为玻尔兹曼常数，T为绝对温度，R为电阻），频谱为白噪声，覆盖全频段。相应地，其电流功率谱密度为 S_I=4k_B·T/R。在AFM的跨阻放大电路中，电压噪声通常通过反馈电阻转换为输入端的主导噪声源。

1/f噪声(闪烁噪声)：主要出现在低频段(<1kHz)，来源于半导体器件的载流子捕获/释放过程，功率谱与频率成反比。

散粒噪声：当电流通过势垒时电子离散性导致，在光探测器中尤其显著。

3

光干涉噪声

AFM的光杠杆检测系统依赖激光在悬臂上的反射，不可避免地受到激光强度波动和干涉效应的干扰，光路中的多次反射会在探测器上产生寄生干涉条纹，形成与悬臂偏转无关的背景信号波动。

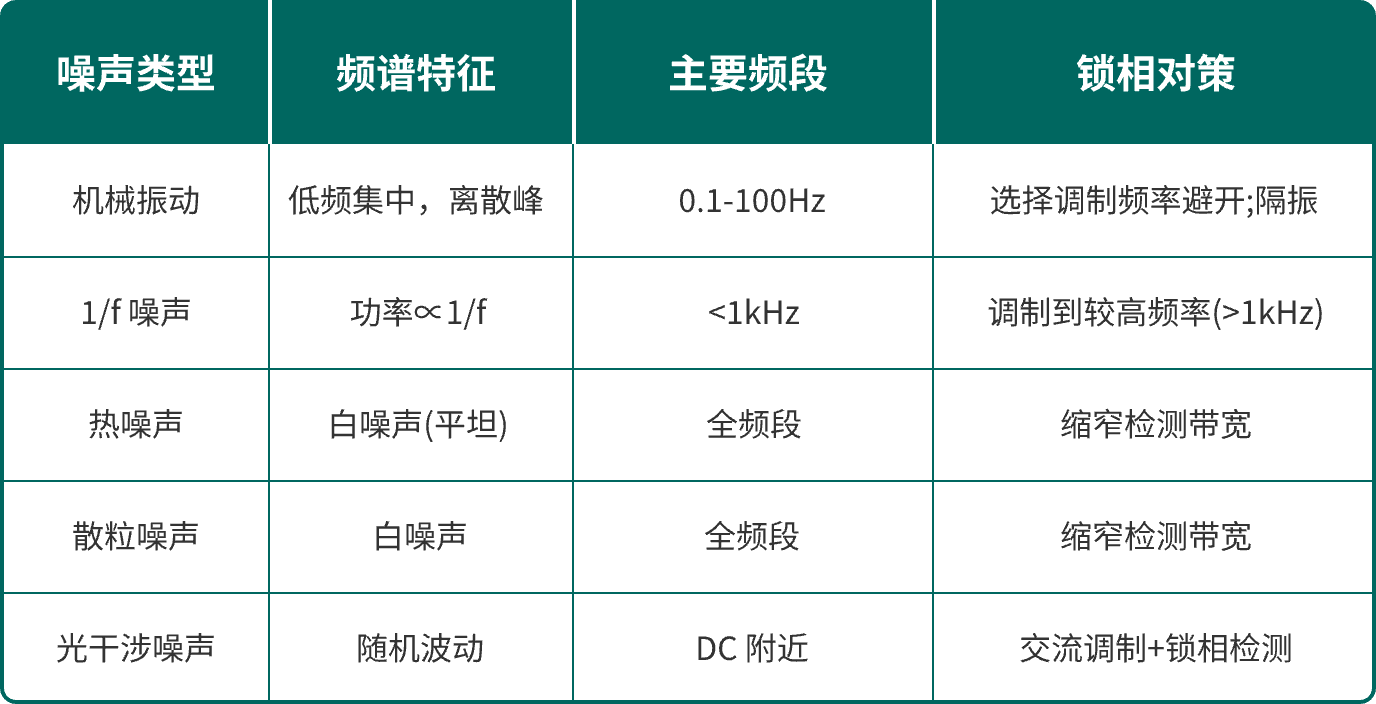

不同噪声在频域的分布特征

理解噪声的频谱特征是锁相检测的关键前提：

锁相检测的基本原理

锁相放大器(Lock-in Amplifier, LIA)的核心思想可以概括为一句话：利用已知频率的参考信号，从噪声海洋中提取出与之频率相同、相位相关的微弱信号。

1.参考信号与调制信号的关系

在AFM锁相测量中，我们需要对被测物理量施加一个已知频率的周期性激励(调制)，使之“打上频率标签”。

调制后的待测信号包含了与调制同频的成分(携带样品信息)和各种频率的噪声。锁相放大器的核心任务就是提取前者、抑制后者。

2.相敏检测(PSD)如何过滤带外噪声

相敏检测器(Phase-Sensitive Detector, PSD)是锁相放大器的核心运算单元，其工作原理可以分为以下步骤：

(1)信号输入：待测信号S(t)=A_s·sin(ω_s·t+φ_s)+Noise(t)进入PSD。

(2)参考混频：将输入信号与锁相环产生的参考信号R(t)=sin(ω_r·t)相乘(混频运算)。

(3)低通滤波：混频后的输出经过低通滤波器(LPF)，仅保留差频分量(近DC部分)。

(4)结果输出：当ω_s=ω_r时，输出与待测信号的幅值和相位差直接相关；其他频率成分被滤波器大幅衰减。

从数学上，混频过程可以表示为：

S(t)×R(t)=A_s·sin(ωt+φ)×sin(ωt)=(A_s/2)[cos(φ)-cos(2ωt+φ)]

经低通滤波后，高频项cos(2ωt+φ)被滤除，仅保留与相位相关的直流项(A_s/2)cos(φ)。这里φ是待测信号S(t)与参考信号R(t)之间的相位差，通过调整参考信号的相位，可以分别得到与参考信号同相的分量(X=A_s·cosφ)和正交的分量(Y=A_s·sinφ)。正确的相位校准确保信号能量集中在X通道，Y通道仅含噪声。

▌关键结论：

锁相检测的本质是将信号从“宽带噪声环境”搬移到“极窄的DC邻域”再提取，实现极高的信噪比增益。非调制频率的噪声与参考信号不相关，混频后仍为交流，被低通滤波器有效抑制。

3.等效噪声带宽(ENBW)的概念：

锁相放大器中用“等效噪声带宽”(Equivalent Noise Bandwidth, ENBW)来量化检测系统的频率选择性。

对于N阶低通滤波器：

ENBW=1/(4τ)×k_N

其中τ为时间常数(Time Constant)，k_N是滤波器阶数相关系数(1阶=1，2阶=0.79，4阶=0.57……)。

以苏黎世仪器HF2LI锁相放大器为例，其时间常数范围可从1μs到500s，对应的等效噪声带宽从83μHz到200kHz。当时间常数设为1秒时，等效噪声带宽仅为250mHz——这意味着大量的带外噪声被有效抑制。

▌直观理解：

如果原始信号的噪声分布在100kHz带宽内，锁相检测将其压缩到1Hz等效带宽，理论上信噪比可提升约√100000≈316倍，即约50dB。

锁相模式在AFM中的具体实现

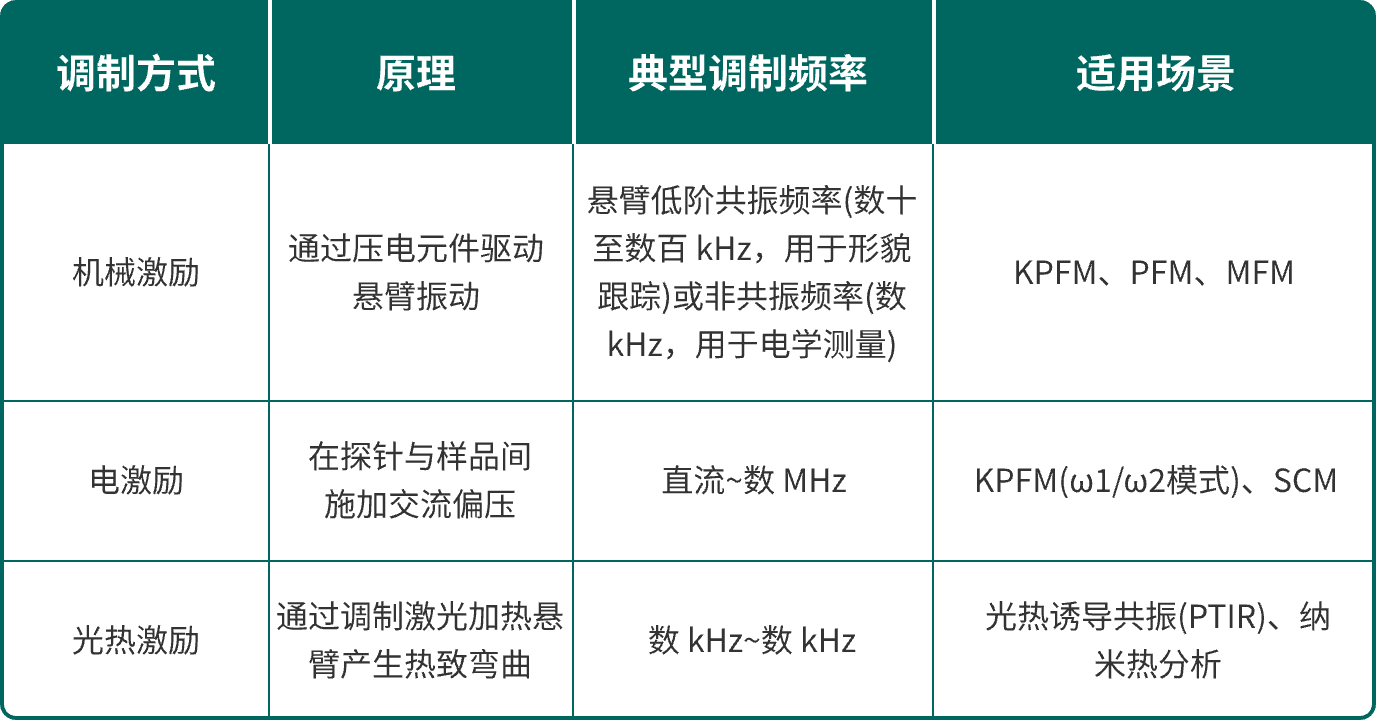

1.激励调制方式

在AFM中应用锁相检测，首先需要对被测物理量施加调制激励。根据不同的测量目标，有三种主流调制方式：

在KPFM(开尔文探针力显微术)中，机械激励(悬臂第一次共振ω1)用于形貌成像，电激励(交流偏压的ω2分量)用于表面电势测量。测试狗锁相AFM平台采用双频解调方案，同时获取形貌和电势信息，避免了传统单频方案的串扰问题。

2.锁相环参数对成像质量的影响

锁相放大器的参数设置直接决定了最终成像质量，主要包括三个核心参数：时间常数τ、灵敏度(量程)和相位φ。

时间常数(Time Constant, τ)

时间常数决定了低通滤波器的截止频率。τ越大，等效噪声带宽越小，噪声抑制越好——但响应速度也随之降低。

τ过小：滤波不足，图像噪声大，信号波动明显。

τ过大：响应迟钝，扫描速度必须相应降低，否则图像模糊、细节丢失。

经验法则：像素停留时间t_pixel应≥3τ~5τ。例如，对于256×256像素、扫描速率1Hz(即1秒/行)的图像，t_pixel≈1s/256≈3.9 ms。若设置τ=100μs，则每个像素有约39τ的稳定时间，足以保证信号充分建立，同时不会因响应过慢而产生拖尾伪影。

灵敏度(量程)

灵敏度设置决定输入信号的放大增益。根据HF2LI锁相放大器的规格，其动态储备高120dB，输入噪声低至5nV/√Hz。

灵敏度设置应略大于预期信号幅度，避免过载。过高的灵敏度会放大噪声，过低的灵敏度则丢失微弱信号细节。

相位(Phase, φ)

锁相输出的X分量和Y分量分别对应同相和正交分量，正确的相位设定确保信号能量集中在X通道，Y通道仅含噪声。相位偏移需要通过相位校准来确定——通常在导电区域或已知电势的参考样品上进行，相位不准确会导致信号在两个通道间“泄漏”，降低有效信噪比。

实际成像效果对比

以下是测试狗锁相AFM平台在多种典型样品上采集的同一区域、常规模式vs锁相模式的对比数据。所有数据在相同扫描条件下采集，唯一变量为检测模式。

1.HOPG(高定向热解石墨)表面电势对比

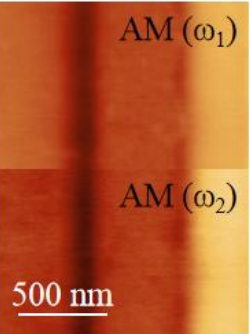

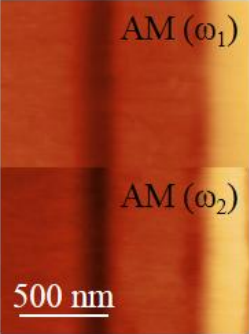

HOPG表面电势——系统模式(左) vs 锁相模式(右)，锁相模式下石墨台阶清晰可辨

系统自带的AM-KPFM(ω1)模式下CPD图像几乎无对比度，而锁相模式(ω2)下石墨台阶清晰可辨，信噪比提升显著。

2.钙钛矿薄膜晶粒微区电势表征

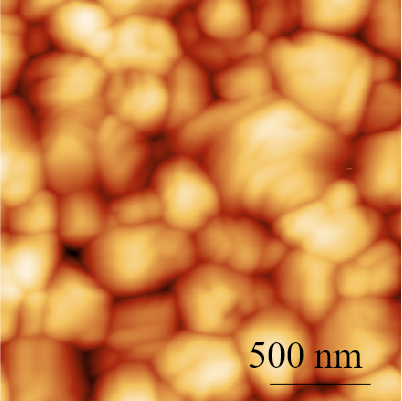

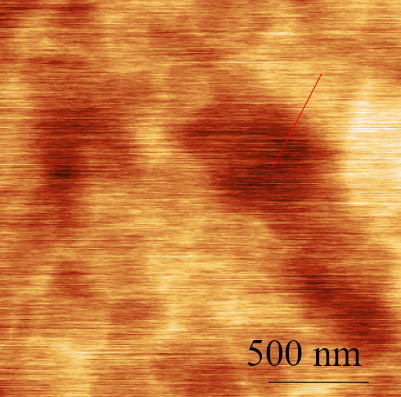

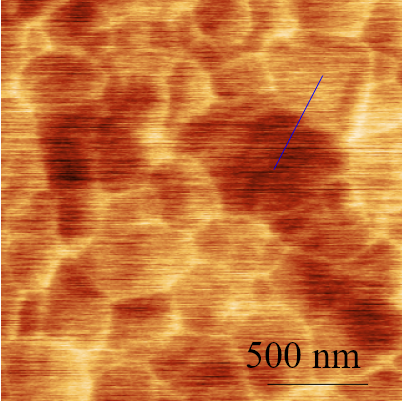

钙钛矿薄膜——系统模式(左)vs锁相模式(右及下行)，锁相模式晶粒电势差异更清晰

在钙钛矿薄膜上，锁相模式能清晰分辨晶粒间的表面电势差异，晶界特征更加突出。

3.LiPON固态电解质表面电势对比

LiPON电解质——系统模式(左)vs锁相模式(右)

LiPON电解质表面，锁相模式有效消除了电解质低导电性带来的测量噪声。

4.二维材料MoS2-Au界面电势对比

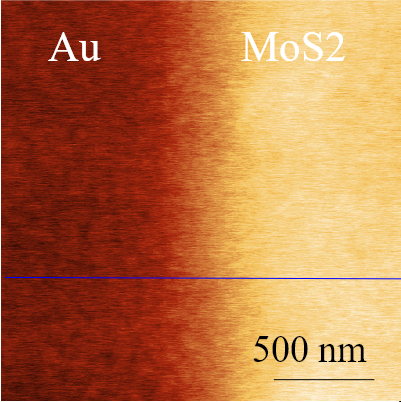

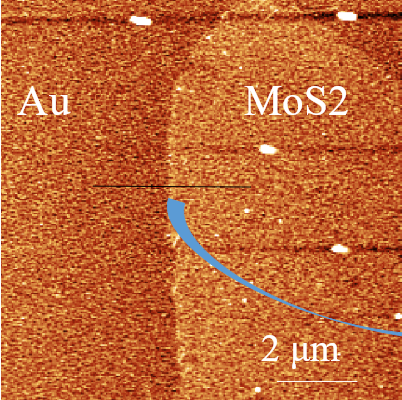

MoS2-Au界面——系统模式(左)vs锁相模式(右)

MoS2-Au异质界面处，锁相模式对微弱的电势差异具有更高的检测灵敏度。

5.异质结横截面界面电势分布对比

异质结横截面——系统模式(左)vs锁相模式(右)

异质结横截面处，锁相模式能精确分辨各层材料的界面电势分布。

6.钙钛矿器件横截面电势表征对比

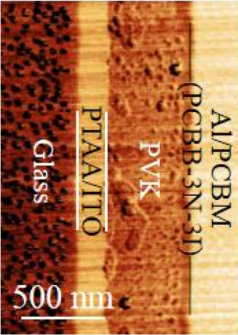

钙钛矿器件横截面——系统模式(左上)vs锁相SP(右上)vs锁相相位通道(下)

钙钛矿器件横截面，锁相模式下各功能层界面电势梯度更加清晰，相位通道额外提供介电信息。

7.信噪比定量提升数据

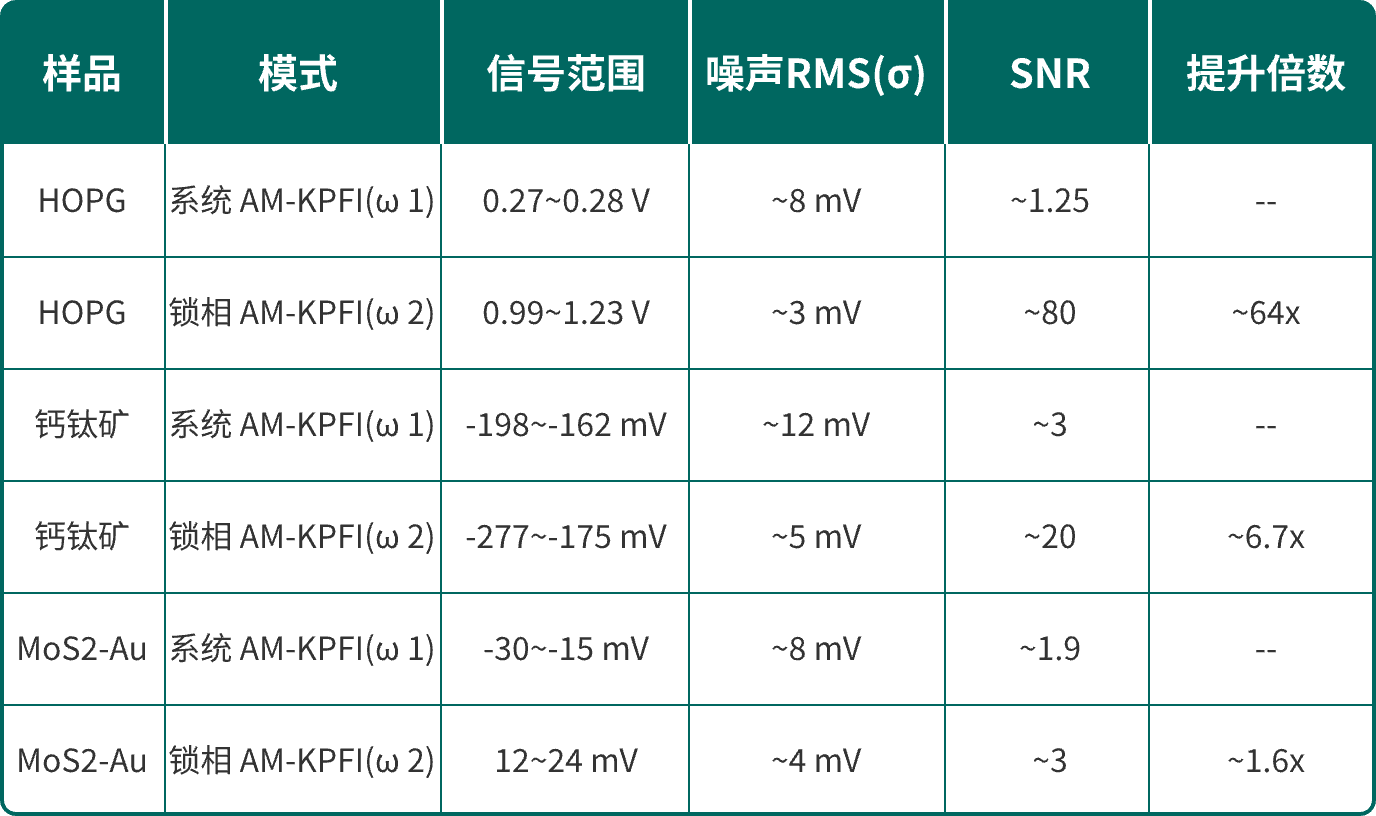

为量化锁相模式对成像质量的提升，我们在相同样品上统计了信号标准差(表征噪声水平)和信号动态范围：

数据解读：锁相模式在不同样品上均显示出显著的SNR提升，尤其在HOPG这类电势对比度极低的样品上，系统模式几乎无信号，而锁相模式实现了64倍的信噪比跃升。对于本身对比度较高的钙钛矿样品，锁相模式在提升SNR的同时，更清晰地揭示了晶粒间的细微电势差异。

常见误区与参数优化建议

误区一：锁相是“万能清晰按钮”

锁相检测并非无代价——更大的时间常数意味着更慢的响应速度，若盲目增大时间常数而不相应降低扫描速率，图像会出现拖尾伪影和空间模糊。

误区二：滤波器阶数越高越好

高阶滤波器(6阶、8阶)提供更陡峭的滚降特性，但瞬态响应会出现过冲和振铃。在需要快速扫描的场景中，4阶滤波器通常在噪声抑制和响应速度之间取得最佳平衡。

误区三：调制频率可以任意设置

调制频率的选择需要避开机械共振峰、电源频率(50Hz及其谐波)以及悬臂的固有谐振频率。不恰当的频率选择会使锁相“锁定”在干扰信号上，结果毫无意义。

不同样品类型的推荐参数范围

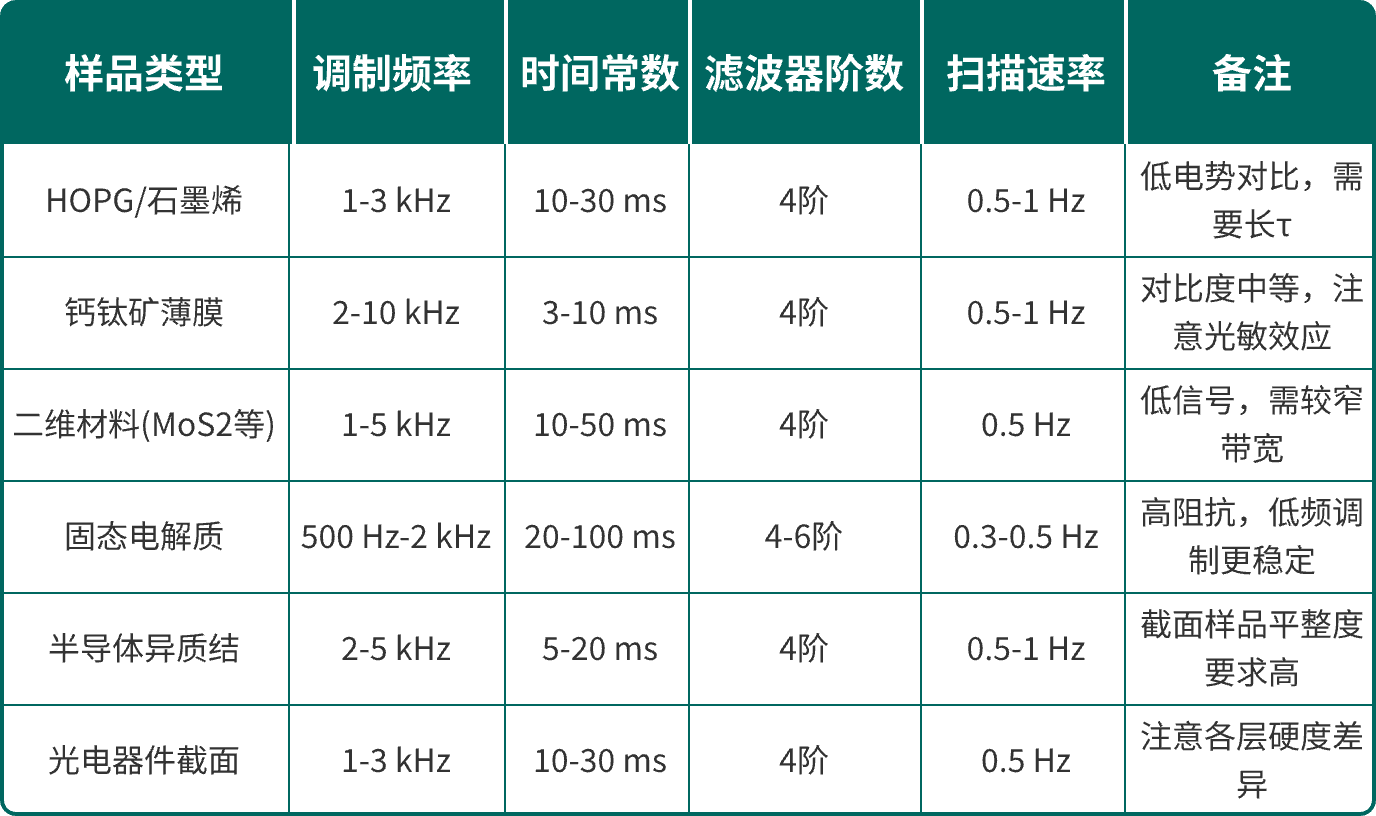

基于测试狗技术团队在实际测试中积累的参数数据库，以下为针对不同样品类型的推荐参数范围：

这些推荐参数并非一成不变——测试狗技术团队在数百种样品的实际测试中发现，同类样品的最佳参数也有约20-30%的个体差异，与具体掺杂浓度、膜厚、表面状态等因素密切相关。因此，针对特定样品进行参数扫描优化是确保数据质量的最佳实践。

测试狗锁相AFM平台

测试狗锁相AFM平台配备苏黎世仪器HF2LI 50MHz双通道锁相放大器，搭载自主研发的双频解调模块，支持KPFM、DFM等多种纳米电学成像模式，针对HOPG、钙钛矿、二维材料等体系积累了成熟的测试方案，已为200+课题组提供测试服务，积累了丰富的多材料体系参数数据库。

►核心优势：

- 120dB动态储备+5 nV/√Hz极低输入噪声

- 覆盖DC-50MHz频率范围，6个独立解调器

- 多材料体系参数数据库，快速匹配最佳测量条件

- 博士团队全程技术支持，从参数选择到数据分析
