聚焦离子束：科研制样为什么首选FIB？

来源：时间：2026-06-02 16:23:46 浏览：322次

聚焦离子束：科研制样为什么首选FIB？

在材料表征、微电子器件、生物医药微观观测等前沿科研领域，样品制备是决定后续 SEM、TEM、AFM测试数据可靠性的前置关键环节，传统机械研磨、离子减薄、化学腐蚀等制样手段，受制于加工精度、样品损耗、适用材质局限，早已难以适配纳米尺度精细化科研需求，聚焦离子束（FIB）凭借定点微区切削、原位多维加工、多材质兼容三大核心优势，逐步成为全行业科研制样的主流优选方案。

一、FIB核心工作原理，奠定精细化制样硬件基础

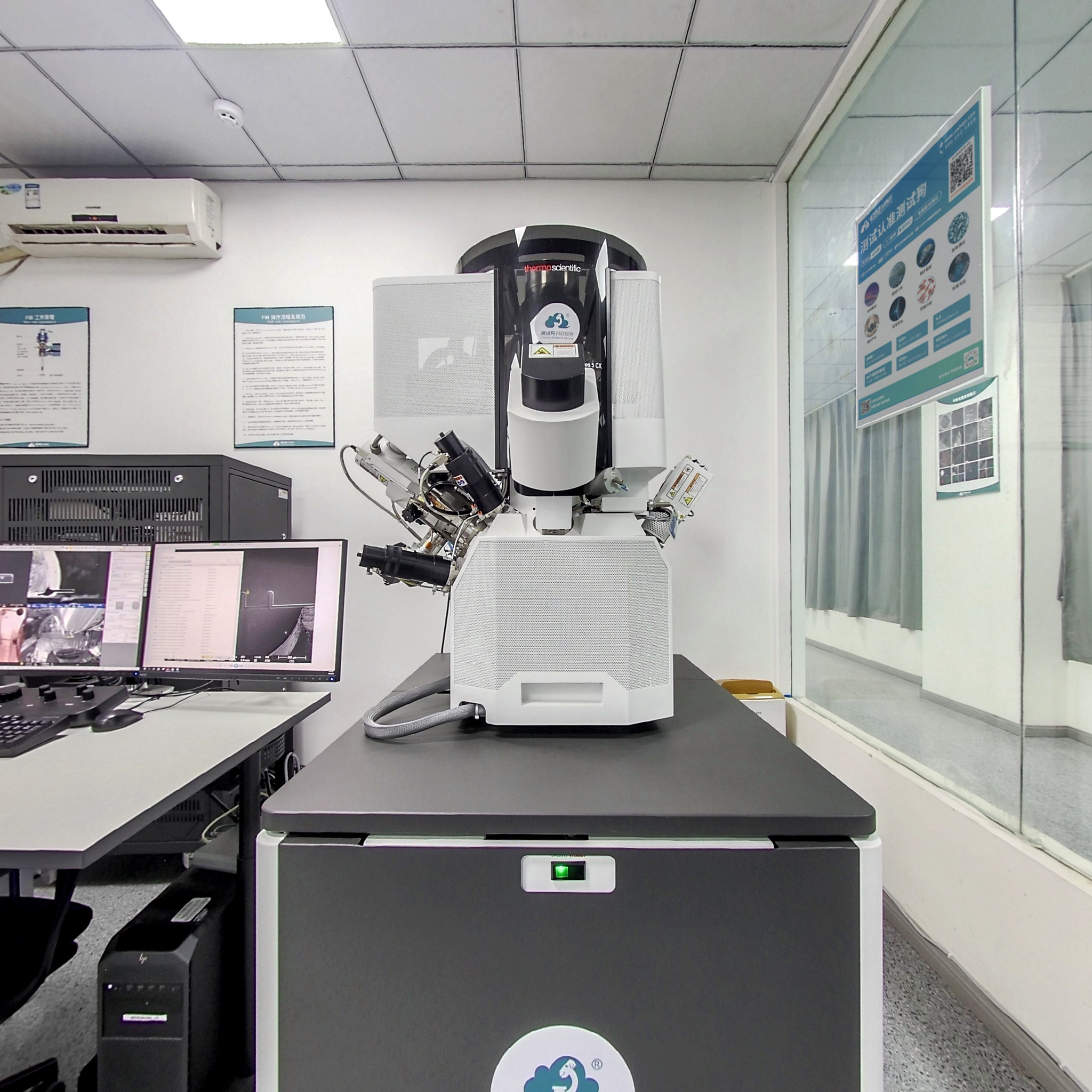

FIB系统以液态金属镓源作为离子发射源，在高压电场作用下电离形成高能镓离子束，经电磁透镜聚焦后，将束斑压缩至纳米级光斑尺寸，高能离子轰击样品表面时依靠物理溅射效应剥离靶材原子，实现可控微区刻蚀；多数商用机型集成SEM电子枪，构成FIB-SEM双束系统，电子束实时成像定位，离子束定点加工，加工与观测同步完成，从根源规避加工偏移问题。区别于宏观机械切削依靠刀具挤压割裂样品、化学腐蚀依靠试剂无差别溶蚀基体，FIB属于原子层级物理去除工艺，加工机理决定其天生适配超薄、微小、易破损样品制备，也是其取代传统制样工艺的物理前提。常规单束 FIB侧重切削加工，双束FIB是目前实验室制样的主力机型，兼顾原位表征与样品修整双重功能。

二、对标传统制样工艺，四大硬核优势锁定首选地位

1. 微米至纳米定点精准加工，实现目标区域无损截取

传统机械切片、砂轮研磨属于全域大范围去除材料，科研中往往仅需器件焊点、晶界、涂层界面等数十微米狭小区域的待测薄片，全片研磨极易破坏目标微区。FIB可依托内置SEM成像圈定目标点位，精准限定刻蚀范围，仅针对观测所需区域剥离多余基体，哪怕是芯片微米级引脚、薄膜纳米界面、复合材料单颗粒晶粒，都能精准定位取样，无需对整块样品进行破坏性预处理。制备透射电镜标准薄片时，FIB能够直接从大块基材上切出厚度20~100nm的超薄TEM试样，这是机械研磨、常规氩离子减薄很难稳定实现的加工精度，尤其针对脆性陶瓷、超薄镀层、多孔材料，定点取样大幅降低样品报废率。

2. 全品类材质兼容，突破传统制样材料局限性

化学腐蚀制样依赖专属腐蚀液，金属、陶瓷、高分子、半导体单晶需要差异化配方，易出现过腐蚀、局部孔洞；机械研磨对柔性聚合物、超薄镀膜、易碎纳米多孔材料极不友好，研磨压力会造成结构塌陷。FIB镓离子溅射加工不受材料理化属性约束，金属合金、半导体晶圆、无机陶瓷、高分子薄膜、矿物晶体、生物冷冻样品均可加工，仅需根据样品导电性能调整喷碳预处理流程，覆盖理工科绝大多数科研样品品类。针对不导电样品，短时喷镀导电层即可上机加工，无材料配方适配难题，一站式满足跨学科实验室多样化制样需求。

3. 原位一体化加工观测，省去样品转接损耗

传统制样流程冗长：基材切割→打磨抛光→腐蚀 / 减薄→粘台转移至电镜，多次转运过程中超薄试样极易磕碰碎裂、沾染粉尘，微小器件还会出现定位偏移。FIB-SEM双束系统可在同一真空腔体内完成定位、切削、薄片提取、载网粘贴全流程，加工全程实时观测形貌变化，一旦出现厚度超标、结构破损可即时修正，制样完成后样品直接适配TEM、SEM上机测试，彻底规避多环节转运带来的样品损耗，大幅提升稀有样品、珍贵野外矿物、稀缺微电子试样的制样成功率。

4. 多元微加工拓展能力，适配前沿交叉科研需求

除基础TEM薄片制备外，FIB还可完成截面剖磨、纳米探针定点切割、原位提取微观颗粒、MEMS 器件微修饰等附加制样工作。在失效分析领域，芯片短路故障点埋藏于多层封装结构内部，FIB逐层剥离封装树脂与金属布线，逐层剖开查找缺陷点位，是半导体失效分析不可替代的制样工具；在催化材料研究中，可定点剥离载体表层，观测活性组分与载体界面结合状态，这类精细化微区剖析，传统制样技术完全无法落地。

三、多学科科研落地场景，验证 FIB实用价值

1. 微电子与半导体领域

第三代半导体晶圆、功率器件、芯片封装层的界面表征是行业刚需，芯片内部焊盘、钝化层、有源层厚度多在微米至纳米级别，机械制样极易压毁精细线路，FIB逐层剖片是半导体器件截面制样的标准化方案，国内芯片实验室、晶圆代工厂均标配FIB设备，用于器件失效剖析、新材料晶圆微观结构测试。

2. 先进材料与冶金方向

高温合金晶界、涂层基体界面、新型非晶合金、储能电极材料是当下热门研究对象，电极多孔结构在机械研磨下会被压实变形，FIB低温可控溅射能够保留原生孔隙形貌，制备的超薄试样可直接用于 TEM 观测晶格结构与元素分布，支撑原位电化学、微观相变相关课题研究。

3. 地质矿物与生物医药领域

稀有陨石碎屑、微米级矿物包裹体尺寸极小，无法机械切片，依靠 FIB定点切取纳米薄片开展矿物物相分析；冷冻 FIB搭配低温样品台，可在低温环境下对生物细胞、软组织切片，规避化学固定、冷冻切片带来的细胞结构畸变，助力冷冻电镜生物样品前处理，成为生命科学微观观测的重要配套设备。

四、成本与落地性价比，消除 FIB选用顾虑

不少科研人员初期顾虑FIB上机测试费用偏高，但从全周期科研成本核算，FIB制样大幅降低样品报废带来的原料与时间损耗。贵重单晶、进口靶材、定制化复合材料采购成本高昂，传统制样单次报废即造成数百至数千元原料损耗，而FIB定点加工样品报废率可控制在5%以内；同时传统制样从预处理到成型耗时数天，FIB单枚TEM薄片加工仅需1~4小时，压缩课题试验周期，加快论文数据产出速度。对于中小型课题组，无需自主采购整机，第三方检测平台对外开放FIB制样服务，按需送检即可，进一步降低使用门槛。
