CAE结构力学仿真流程详解

来源：时间：2025-11-27 16:35:52 浏览：487次

CAE结构力学仿真流程详解

结构力学仿真是计算机辅助工程的核心组成部分，它通过数值方法模拟结构构件在载荷作用下的力学响应。本文旨在系统性地介绍结构力学仿真的基本概念、理论基础、核心流程、主要分析类型、关键技术挑战、常用软件工具以及未来发展趋势，为读者提供一个全面而深入的理解框架。

为何需要仿真？

在工程领域，任何产品（从微小的芯片到摩天大楼）都必须满足基本的力学要求：强度（不发生破坏）、刚度（变形在允许范围内）和稳定性（不发生失稳）。传统上，验证这些特性依赖于物理试验和经验公式，但其存在成本高昂、周期长、难以获得全场信息、以及某些极限工况无法试验等固有局限。

结构力学仿真应运而生，它本质上是在虚拟空间中构建物理模型的“数字孪生体”，并通过求解力学控制方程，预测其真实行为。这不仅将“设计-试错-改进”的串行流程转变为“设计-仿真预测-优化”的并行流程，极大地提升了研发效率，更使得工程师能够探究物理试验难以触及的细节，从而驱动创新，实现“第一次就做对”。

理论基础——仿真的物理学与数学内核

所有结构力学仿真的基石是连续介质力学中的三大守恒定律（质量、动量、能量）和本构关系（应力-应变关系）。其数学求解的核心方法是数值近似方法，其中最具代表性的是有限元法。

有限元法的基本思想：离散与逼近

离散化：将复杂的连续结构体（拥有无限多个自由度）分割成有限数量、形状简单的微小单元（如四面体、六面体），这些单元通过节点相互连接。这个过程称为网格划分。于是，一个无限自由度的连续问题被转化为一个有限自由度的离散问题。

单元插值：假设每个单元内的物理量（如位移）变化可以用一个简单的多项式函数（形函数）来近似描述，函数的参数由单元节点的值决定。

整体组装：将每个单元的刚度特性（反映力与位移关系）组装成一个庞大的全局刚度矩阵 [K]，同时将载荷组装成载荷向量 {F}。

求解线性系统：最终，问题归结为求解一个线性方程组：[K]{u} = {F}。其中 {u}是待求的所有节点的位移向量。解出位移后，即可进一步推导出应变和应力。

除了有限元法，还有有限差分法和适用于无限域的边界元法等，但FEM因其对复杂几何形状的强大适应性而成为结构仿真领域最主流的方法。

仿真流程详解——一个完整的分析周期

一次标准的仿真分析包含三个紧密衔接的阶段：

1. 前处理：定义物理问题

这是最耗时且最依赖工程师经验的环节，直接决定了仿真的可信度。

几何清理与简化：导入的CAD模型可能包含大量对力学性能影响微小的细节（如圆角、螺栓孔、商标），这些会增加不必要的网格数量和计算成本，需进行合理简化。

材料属性定义：输入材料的本构模型参数，如弹性模量（E）、泊松比（ν）、密度（ρ）、屈服强度等。材料模型可以是线弹性，也可以是更复杂的塑性、超弹性等。

网格划分：将几何模型离散为有限元网格。网格的密度（单元大小）和质量（单元形状，如翘曲度、长宽比）至关重要。通常在应力集中区域需要加密网格。

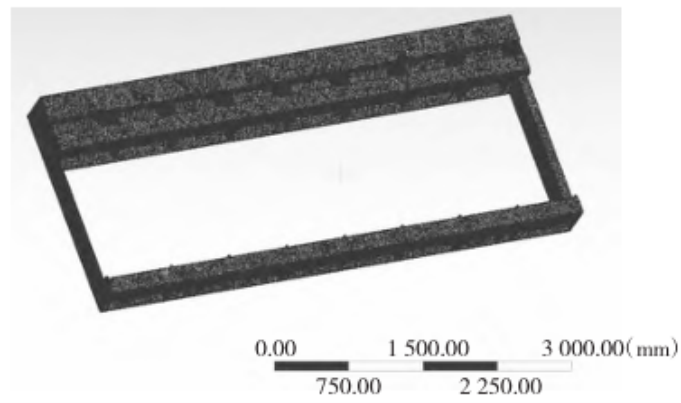

网格划分图

图1网格划分图

施加载荷与约束：定义模型的边界条件。

载荷：力、压力、力矩、加速度（重力、离心力）、温度场等。

约束：固定、铰支、滑动等，用于消除刚体位移，使模型静定或超静定。

2. 求解：计算机的数值计算

用户设置分析类型（静力学、动力学等）后，求解器开始工作。它根据前处理定义的信息，自动组建并求解大型线性或非线性方程组。此过程计算量巨大，通常在高性能计算机或服务器上完成。

3. 后处理：结果可视化与解读

求解器输出的是海量数据，后处理模块将其转化为直观的图形。

云图：用颜色显示位移、应力、应变等物理量在全场的分布情况。红色通常表示最大值，蓝色表示最小值。

图2 应变分布云图

变形动画：将变形过程放大显示，直观展示结构变形形态。

曲线、报表：提取特定点或路径上的数据，进行定量分析。

安全系数云图：直接评估结构各区域的安全裕度。

主要分析类型及其工程应用

根据载荷和响应的性质，结构仿真可分为以下几大类：

静力学分析：最基本、最常用的类型。用于分析结构在不随时间变化的载荷作用下的响应（如桥梁在恒定自重下的变形）。假设载荷是缓慢施加的，惯性力和阻尼力可忽略。

动力学分析：研究结构在随时间变化的载荷下的响应。主要包括：

模态分析：计算结构的固有频率和振型，用于避免共振。

谐响应分析：分析结构对简谐激励的稳态响应。

响应谱分析：一种高效的替代方法，用于评估结构对冲击或地震的峰值响应。

瞬态动力学分析：直接计算结构在任意时变载荷下的完整时间历程响应。

屈曲分析：研究细长结构（如柱、薄壳）在压力下的稳定性，确定导致失稳的临界载荷。

非线性分析：当材料的应力-应变关系不再是直线（材料非线性）、变形大到影响结构刚度（几何非线性）、或接触状态发生变化（接触非线性）时，必须进行非线性分析。它更接近真实情况，但计算复杂度和成本也显著增加。

疲劳分析：预测结构在交变载荷下的使用寿命，是机械产品耐久性设计的核心。

显式动力学分析：专门用于模拟极短时间、高加速度的瞬态事件，如碰撞、冲击、跌落等。采用中心差分法，时间步长极短。

挑战与局限性

仿真并非万能，其准确性和有效性面临诸多挑战：

模型验证与确认：如何确保仿真模型能真实反映物理世界？这需要通过简单的基准测试和必要的物理试验来验证。

计算成本：高精度、大规模非线性问题需要巨大的计算资源和时间。

用户专业性：结果的可靠性严重依赖于操作者的理论水平、工程经验和判断力（“垃圾进，垃圾出”）。

输入不确定性：实际的载荷、边界条件、材料属性都存在分散性，如何量化这些不确定性对结果的影响是前沿课题（如可靠性分析、稳健性设计）。

常用软件平台

商用通用软件：ANSYS, Abaqus, MSC Nastran, COMSOL Multiphysics等，功能全面，应用范围极广。

集成于CAD的软件：SolidWorks Simulation, CREO Simulate, Autodesk Inventor Nastran等，与设计环境无缝集成，易于上手，适合产品设计工程师。

开源软件：CalculiX, Code_Aster等，免费且灵活，但通常需要较强的理论和编程背景。
